ProCon Streamline ..HE
Installationsart C
,
33X
Raumluftunabhängiger Betrieb
C
= - Feuerstätte (Gebläse vor dem Brenner) mit Ab-
33X
gasanlage, welche die Verbrennungsluft über ein
geschlossenes System dem Freien entnimmt
(raumluftunabhängige Feuerstätte).
- Feuerstätte mit Verbrennungsluftzuführung und
Abgasabführung senkrecht über Dach; die Mün-
dungen befinden sich nahe beieinander im glei-
chen Druckbereich.
C
Luft-Abgas-Rohrsystem senkrecht durch
33X
eine Decke und eine Dachhaut
HINWEIS!
Halten Sie die geltenden Vorschriften (in
Deutschland FeuVo) ein hinsichtlich Abgas-
leitungen, die nicht in Schächten verlegt sind.

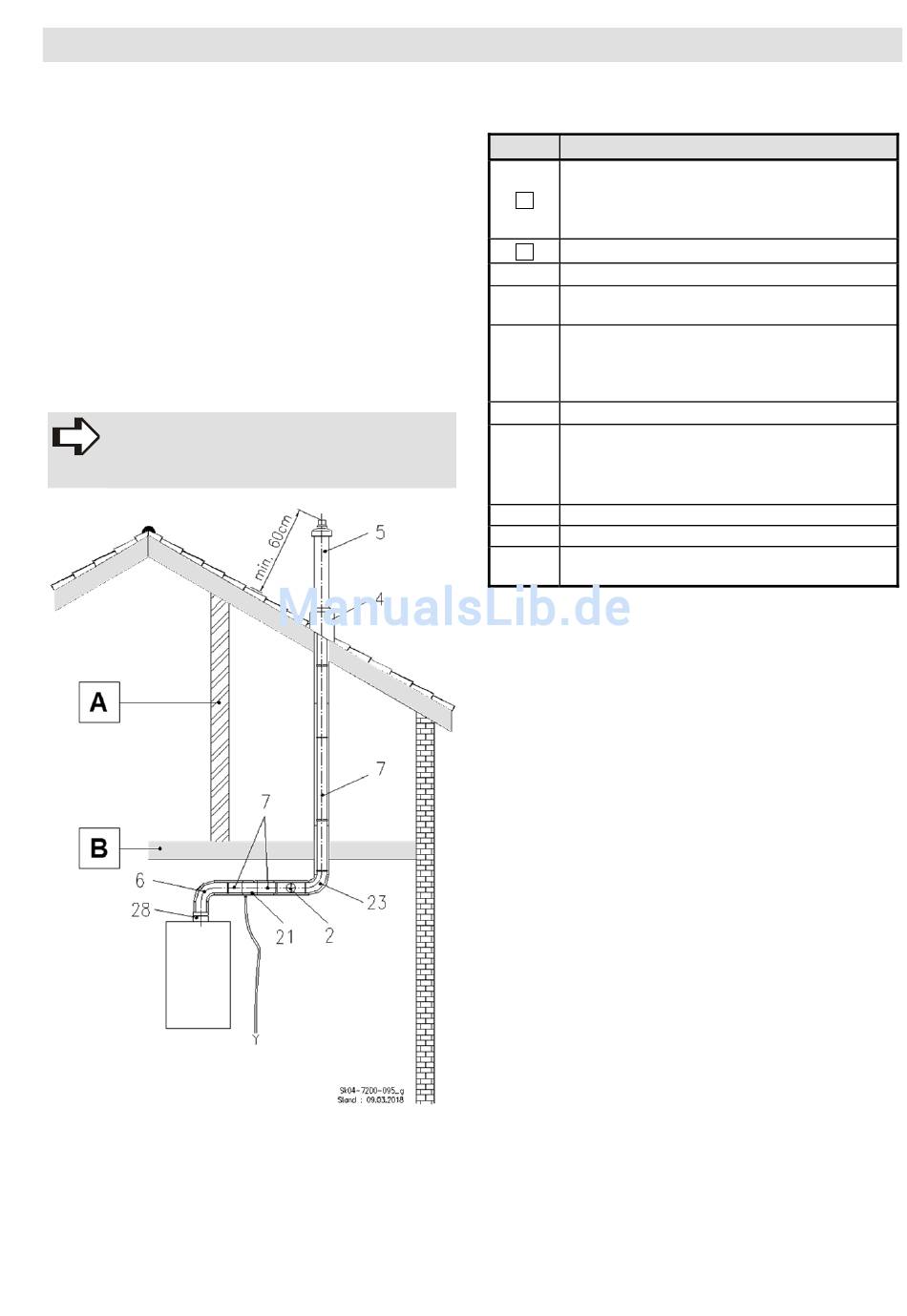

Abb. 14:
C
Luft-Abgas-Rohrsystem senkrecht durch
33X
eine Decke und eine Dachhaut
Legende zu Abb. 14:
Kürzel
Trennung durch die Wand für Abgrenzung ge-
gen Wohnräume. Diese ist erforderlich, wenn
A
das Abgas-/ Zuluft-System durch einen unbe-
wohnten Dachraum führt.
Decke F30*
B
2
Kontroll-Rohr, konzentrisch
Schrägdachpfanne universal, ziegelrot oder
4
schwarz
Doppelrohr mit Regenhaube, LüD* = 650 mm,
ziegelrot oder schwarz
5
Doppelrohr mit Regenhaube, LüD* = 1100
mm, ziegelrot oder schwarz
6
Kontrollbogen 87°, konzentrisch
Doppelrohr, 255 mm
Doppelrohr, 500 mm
7
Doppelrohr, 955 mm
Doppelrohr, 1955 mm
21
Kondensatablauf mit Siphon, konzentrisch
23
Doppelrohrbogen 87°
Adaptersatz ProCon Streamline DN 80/125 mit
28
Messöffnung
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden
Montage
Bedeutung
23/108
