ProCon Streamline ..HE
Montage im Bereich des Stützbogens
 Säubern und entgraten Sie das Einsteckende des Ab-
gasrohres (s. Abb. 28).
6
 Reiben Sie das Einsteckende des Abgasrohres
säurefreiem Gleitmittel ein.
 Stecken Sie das sichtbare glatte Ende des Abgasrohres
in den auf dem Auflager sitzenden Stützbogen
6
 Demontieren Sie die Einziehhilfe nach dem Einziehen
der senkrechten flexiblen Abgasleitung
Befestigung des flexiblen Abgasrohres in der
Schachtabdeckung
Die Schachtabdeckung besteht aus drei Teilen. Dem Un-
terteil , der Flexrohrklemme
13
.
15

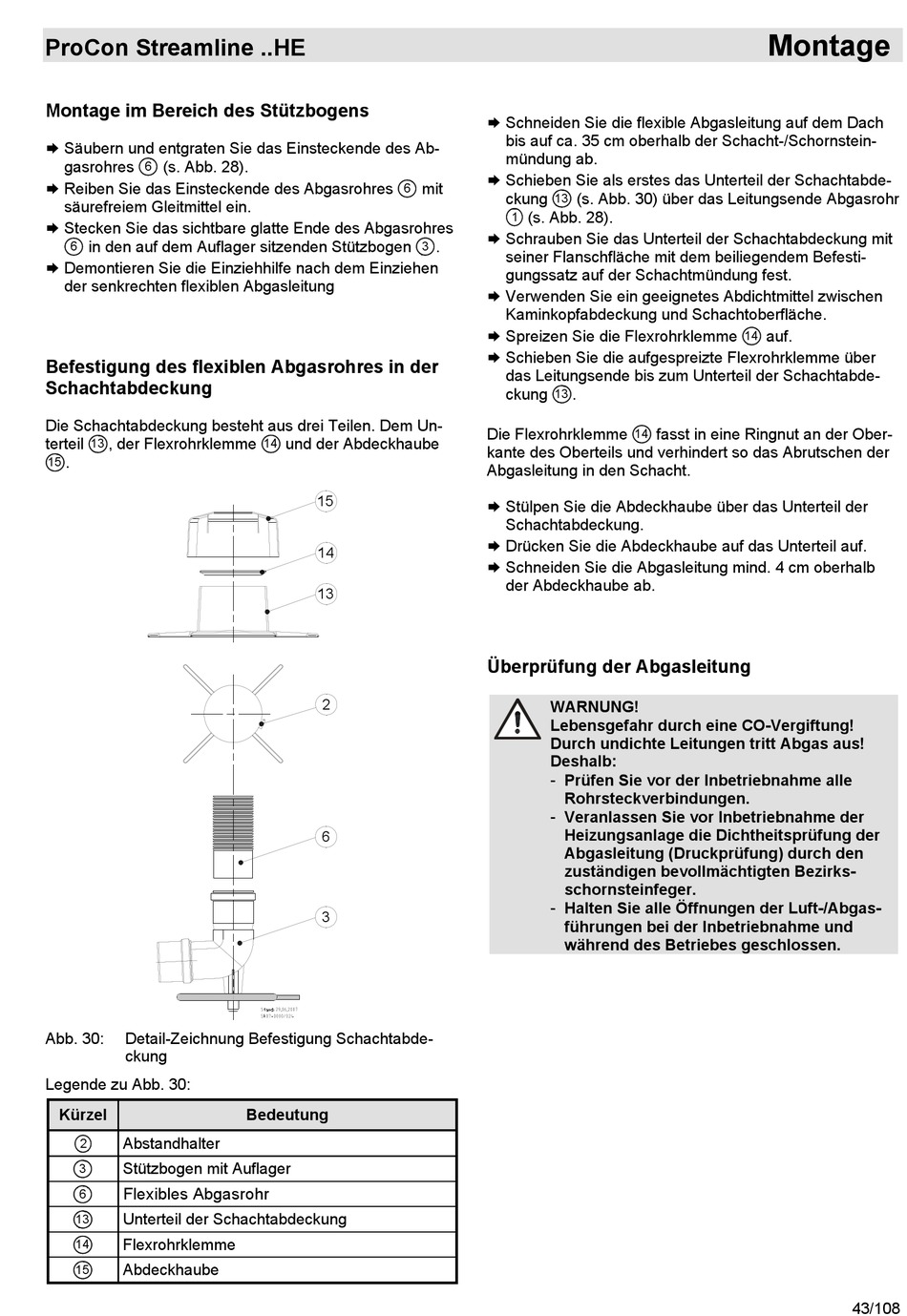

Abb. 30: Detail-Zeichnung Befestigung Schachtabde-
ckung
Legende zu Abb. 30:
Kürzel
Abstandhalter
2
Stützbogen mit Auflager
3
Flexibles Abgasrohr
6
Unterteil der Schachtabdeckung
13
Flexrohrklemme
14
Abdeckhaube
15
6
und der Abdeckhaube
14
15
14
13
2
6
3
Bedeutung
 Schneiden Sie die flexible Abgasleitung auf dem Dach
bis auf ca. 35 cm oberhalb der Schacht-/Schornstein-
mündung ab.
 Schieben Sie als erstes das Unterteil der Schachtabde-
mit
ckung (s. Abb. 30) über das Leitungsende Abgasrohr
13
(s. Abb. 28).
1
 Schrauben Sie das Unterteil der Schachtabdeckung mit
.
3
seiner Flanschfläche mit dem beiliegendem Befesti-
gungssatz auf der Schachtmündung fest.
 Verwenden Sie ein geeignetes Abdichtmittel zwischen
Kaminkopfabdeckung und Schachtoberfläche.
 Spreizen Sie die Flexrohrklemme
 Schieben Sie die aufgespreizte Flexrohrklemme über
das Leitungsende bis zum Unterteil der Schachtabde-
ckung .
13
Die Flexrohrklemme
kante des Oberteils und verhindert so das Abrutschen der
Abgasleitung in den Schacht.
 Stülpen Sie die Abdeckhaube über das Unterteil der
Schachtabdeckung.
 Drücken Sie die Abdeckhaube auf das Unterteil auf.
 Schneiden Sie die Abgasleitung mind. 4 cm oberhalb
der Abdeckhaube ab.
Überprüfung der Abgasleitung
WARNUNG!
Lebensgefahr durch eine CO-Vergiftung!
Durch undichte Leitungen tritt Abgas aus!
Deshalb:
-
Prüfen Sie vor der Inbetriebnahme alle
Rohrsteckverbindungen.
-
Veranlassen Sie vor Inbetriebnahme der
Heizungsanlage die Dichtheitsprüfung der
Abgasleitung (Druckprüfung) durch den
zuständigen bevollmächtigten Bezirks-
schornsteinfeger.
-
Halten Sie alle Öffnungen der Luft-/Abgas-
führungen bei der Inbetriebnahme und
während des Betriebes geschlossen.
Montage
auf.
14
fasst in eine Ringnut an der Ober-
14
43/108
