C 93X Abgasrohr Im Schacht - MHG ProCon Streamline 16 H / HE Montageanleitung

Montage
C Abgasrohr im Schacht
93X

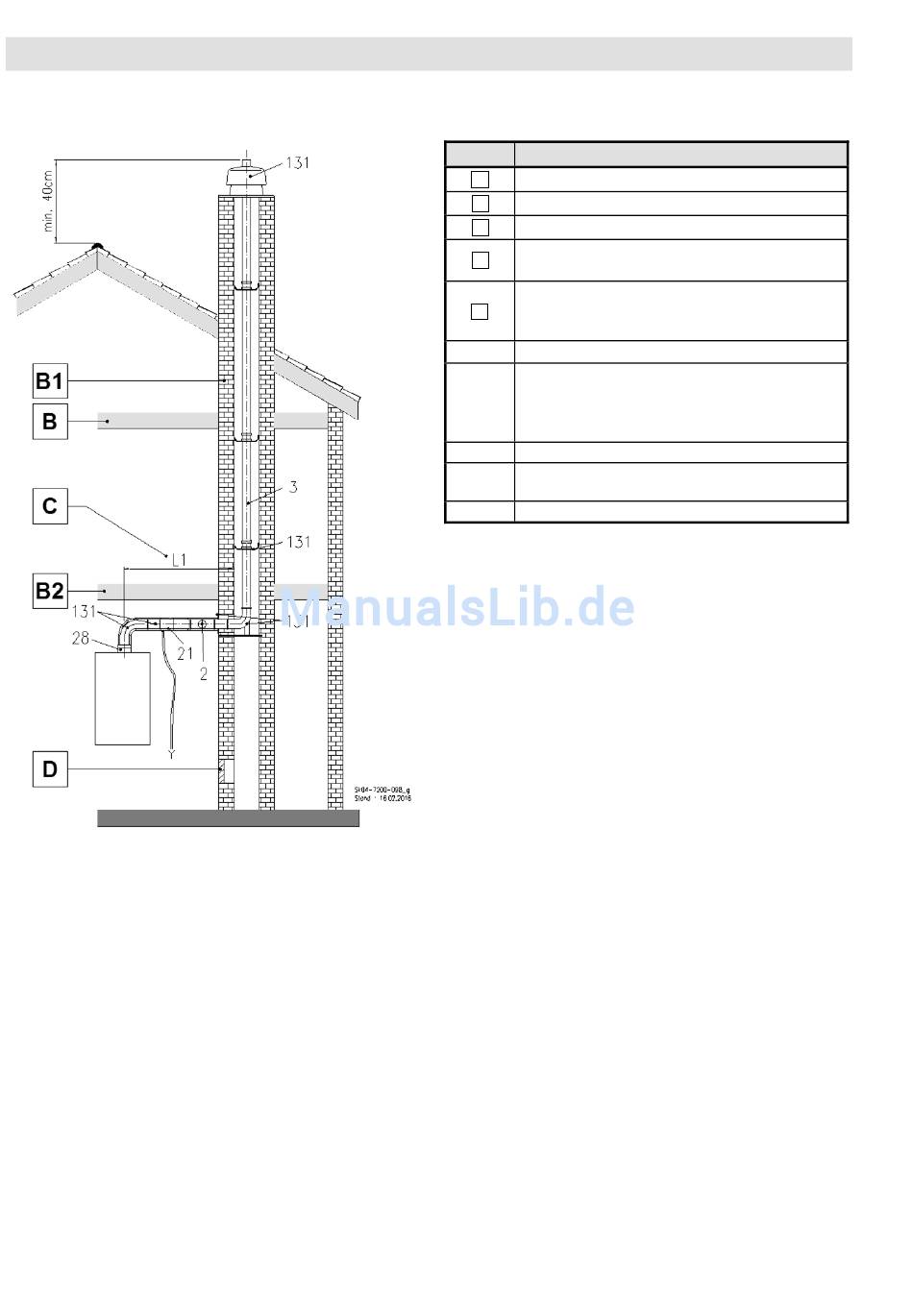

Abb. 21: C Abgasrohr im Schacht
93X
30/108
ProCon Streamline ..HE
Legende zu Abb. 21:
Kürzel
Decke F30
B
Schacht F90 oder F30*
B1
Decke F90 = Beton*
B2
Wenn L1 größer als 1 m ist, muss ggf. eine
C
zusätzliche Kontrollöffnung eingebaut werden
Prüf- und Reinigungsöffnung nur erforderlich,
wenn die Kontrollöffnung mehr als 30 cm vom
D
Schacht entfernt ist.
2 Kontroll-Rohr, konzentrisch
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
21 Kondensatablauf mit Siphon, konzentrisch
Adaptersatz ProCon Streamline DN 80/125 mit
28
Messöffnung
131 Basis-Set DN 80/125 ProCon Streamline
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden
Bedeutung
