Anschlüsse
Schalten Sie das Instrument vor Herstellen
oder Lösen der Anschlüsse aus. Beachten Sie,
dass unsachgemäßes Vorgehen Ihre Boxen
beschädigen oder Fehlfunktionen bewirken
kann.
Grundlegende Anschlüsse
Die unten gezeigten Audioverbindungen sind fast
immer notwendig.
Anschließen von Audiogeräten
Verbinden Sie Ihre Aktivboxen, den Verstärker
usw. mit den Audio-Ausgängen des microX.
Anschließen von MAIN OUTPUT L/
MONO und R
Hierbei handelt es sich um die Hauptausgänge.
Diese sind als unsymmetrische Klinkenbuchsen
ausgeführt.
Dies sind die Stereo-Hauptausgänge, deren Laut-
stärke mit dem [VOLUME]-Regler eingestellt wer-
den kann. Die vorprogrammierten Programs und
Combinations sprechen ausschließlich diese Aus-
gänge an.
Beim Editieren eines Programs oder einer Combi-
nation bzw. während der Wiedergabe einer
Sequenz im Multi-Modus werden diese Buchsen
nur angesprochen, wenn Sie „BUS Select" auf „L/
R" stellen.

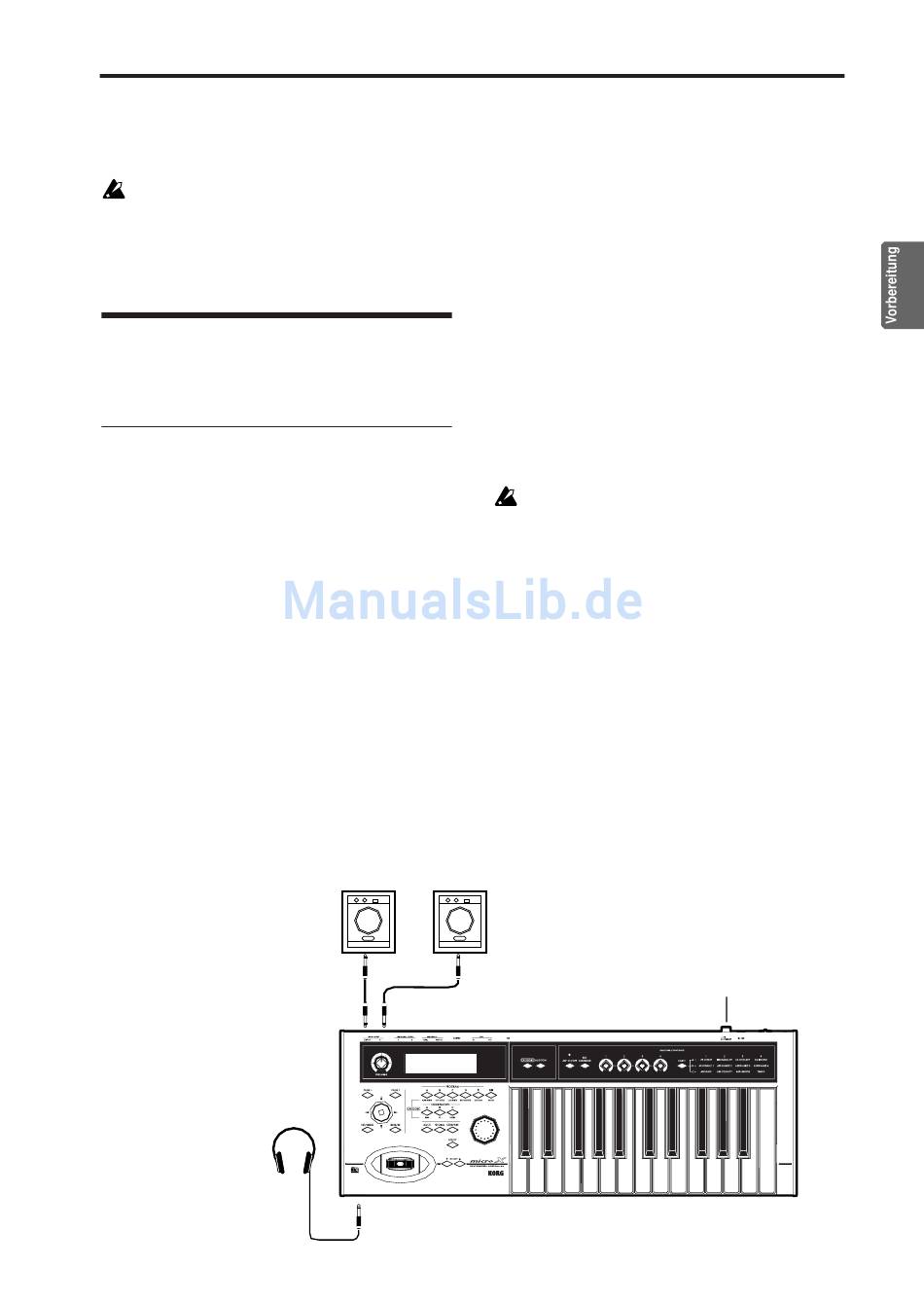

Anschließen der Audiogeräte
Kopfhörer
INPUT
INPUT
L/MONO
R
PHONES
1. Verbinden Sie die Buchsen (MAIN OUTPUT)
L/MONO und R mit den INPUT-Anschlüssen
des Verstärkers, Mischpults usw.
Wenn Sie eine Stereoverbindung herstellen
möchten, schließen Sie beide Ausgänge (L/
MONO und R) an. Wenn Ihnen eine Monover-
bindung reicht, brauchen Sie nur die L/
MONO-Buchse anzuschließen. Wir empfehlen
die Stereowiedergabe.
Wenn Sie das Instrument an eine Stereoanlage
oder einen Ghettoblaster mit Audio-Eingängen
anschließen möchten, müsse Sie deren/dessen
Eingänge (LINE IN, AUX IN bzw. „External
Input") verwenden. (Hierfür brauchen Sie
wahrscheinlich einen Kabeladapter.)
Wenn Sie den microX mit Ihrer Stereoanlage
verbinden, beachten Sie, dass eine hohe Laut-
stärke die Boxen beschädigen könnte. Wählen
Sie nie einen übertriebenen Wert.
Anschließen von INDIVIDUAL OUTPUT 1
und 2
Diese Einzelausgänge können Sie ebenfalls mit
dem Mischpult usw. verbinden. Sie sind als
unsymmetrische Klinkenbuchsen ausgeführt.
Über diese Buchsen können die gewünschten mic-
roX-Signale unabhängig von den Buchsen (MAIN
OUTPUT) L/MONO und R zur Außenwelt über-
tragen werden. Das eignet sich z.B. für Aufnah-
men und anspruchsvolle Live-Anwendungen.
1. Verbinden Sie die Buchsen (INDIVIDUAL
OUTPUT) 1 und 2 mit den Eingängen eines
Verstärkers oder Mischpults.
Aktivboxen
Anschlüsse
Netzschalter
25
