Vorbereitungen

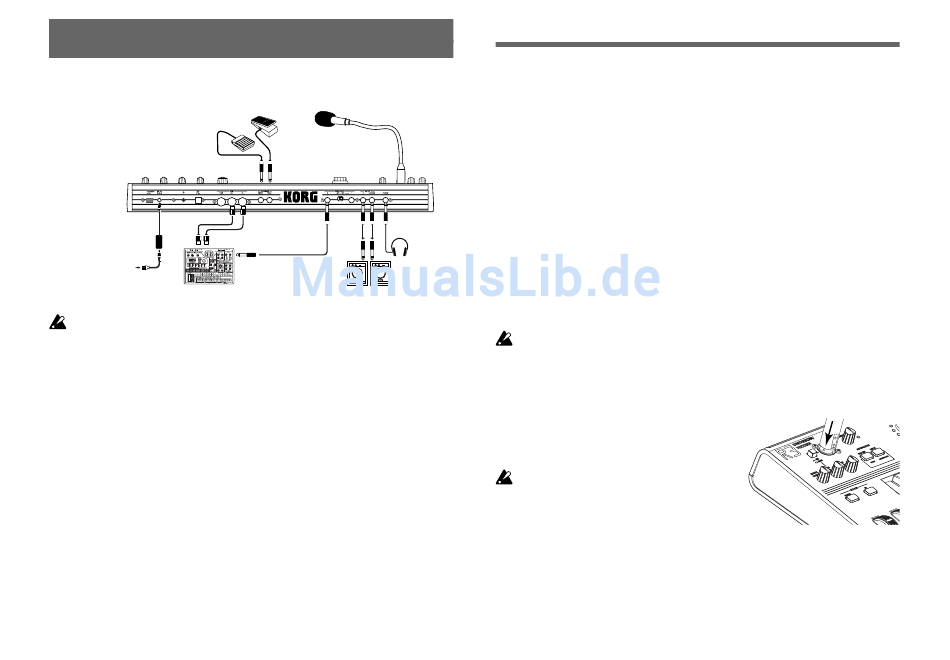

Das Diagramm unten zeigt den grundlegenden R3. Ersetzen Sie Teile je
nach Anforderung für Ihr Gerät.
Netzteil
MIDI IN
(mitgeliefert)
An eine Netzsteckdose
anschließen
MIDI-Tastatur, Tongenerator-Modul,
Rhythmusgerät usw.
Schalten Sie alle Geräte vor dem Herstellen von Verbindungen aus. Wenn
Sie diese Vorsichtsmaßnahme unterlassen, könnten Sie Ihr Lautsprecher-
system beschädigen oder andere Fehlfunktionen hervorrufen.
Verbindungen von den Audioausgängen
Verbinden Sie die Buchsen OUTPUT [L/MONO] und [R] am R3 an den Ein-
gangsbuchsen an Ihren Mixer oder das stromversorgte Monitorsystem an.
Um das Potential des R3 voll ausnutzen, empfehlen wir, die Stereoausgänge
zu verwenden.
Wenn Sie Mono-Verbindungen herstellen, verwenden Sie die L/MONO-
Buchse.
Verbindungen an die Audioeingänge
Wenn Sie den R3 als Vocoder verwenden wollen, schließen Sie ein Mikrofon
oder eine andere Audioquelle an AUDIO INPUT 1 an und verwenden diese
Audioquelle als Modulator (☞S.14). Wenn Sie einen externen Sequenzer, ein
Rhythmusgerät oder eine Audioquelle als Träger im Vocoder verwenden
wollen, verbinden Sie dieses Gerät mit AUDIO INPUT 2.
8
Mitgeliefertes Mikrofon
MIDI OUT
Stromversorgte Monitore, usw.
Anschlüsse
Wenn Sie die Wellenform eines Synthesizers oder Samplers verarbeiten
wollen, verbinden Sie ein Mikrofon oder die Ausgangsbuchse Ihres exter-
nen Geräts mit den Buchsen AUDIO INPUT 1 und 2 (☞S.29).
Verbindungen mit MIDI-Geräten/Computern
Die Tastatur und Controller usw. des R3 können zur Steuerung eines exter-
nen MIDI-Tongenerators verwendet werden. Entsprechend kann ein an-
deres MIDI-Keyboard oder ein Sequenzer den Tongenerator des R3 steu-
ern, um Sound zu erzeugen. (☞S.64)
Kopfhörer
Anschließen des mitgelieferten Mikrofons
Ein Mikrofon zur Verwendung mit dem Vocoder wird mit dem R3 mitge-
liefert. So wird das mitgelieferte Mikrofon am R3 angebracht.
Lassen Sie keine Gewalt auf den Hals des Mikrofons einwirken und
biegen Sie diesen nicht häufig weiter als notwendig vor und zurück.
Dadurch können Fehlfunktionen wie Beschädigungen der internen
Verdrahtung verursacht werden.
Greifen den Stecker am Mikrofon und
1
schließen ihn an die [MIC]-Buchse an der
Vorderseite an. Wenden Sie beim Einstek-
ken keine Gewalt an.
Zum Abtrennen des mitgelieferten Mikrofons
greifen sie am Stecker und ziehen ihn ab.
Stellen Sie den [MIC]-Schalter auf XLR.
2
Halten Sie die [SHIFT]-Taste gedrückt und drücken die [VOCODER]-
3
Taste; das Eingangssignal vom Mikrofon wird von der OUTPUT [L/
MONO] [R]-Buchse und der [PHONES]-Buchse ausgegeben. (Dies ist
die AUDIO IN THRU-Funktion.) Halten Sie die [SHIFT]-Taste gedrückt
und drücken Sie die [VOCODER]-Taste erneut, um zum normalen Zu-
stand zurückzuschalten.
1
2
