2. Installation
E2H

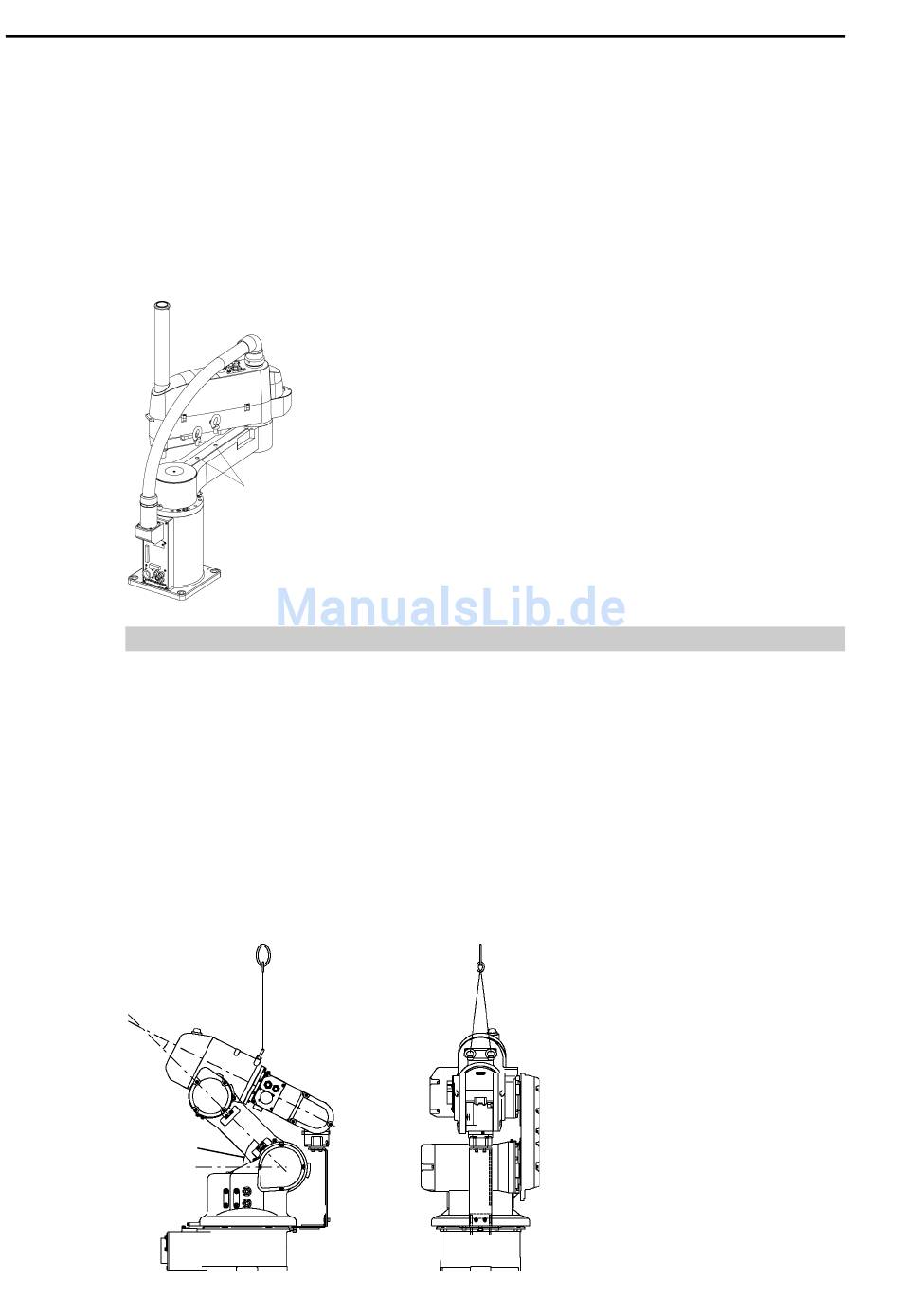

Zum Tragen des Manipulators befestigen Sie diesen an der Liefervorrichtung oder
führen Sie Gurte durch die Transportösen (s. Abbildung). Heben Sie den
Manipulator dann von Hand. Heben Sie den Manipulator nicht am Schlauchgelenk
am hinteren Teil des Sockels. Wenn Sie den Boden des Sockels von Hand halten,
passen Sie auf, dass Sie nicht Ihre Hände oder Finger quetschen.
Verwendung eines Krans
Um den Manipulator mit einem Kran zu heben, sichern Sie diesen mit
Transportsicherungen
Manipulatorhaltung wie in der Abbildung unten (die gleiche Haltung wie bei der
Lieferung vom Hersteller).
Verwenden Sie ein Drahtseil und führen Sie dieses wie in der Abbildung gezeigt
durch die Transportösen des Manipulators. (Vergewissern Sie sich, dass diese nicht
lose sind.)
18°
45°
24
Gewindebohrungen
für Augenschrauben
(M12 × 25)
E2H : Ca. 37 kg (83 lb.)
und
-vorrichtungen
und
sorgen
(Abbildungen PS3)
RC520 Sicherheit und Installation Rev.1
