LED-Leuchte
(Die Leuchte ist an, wenn
die Motoren AN sind.)
Arm J3
Arm J2 (unterer Arm)
Arm J1
Achse J1
RC520 Sicherheit und Installation Rev.1
PS-Serie

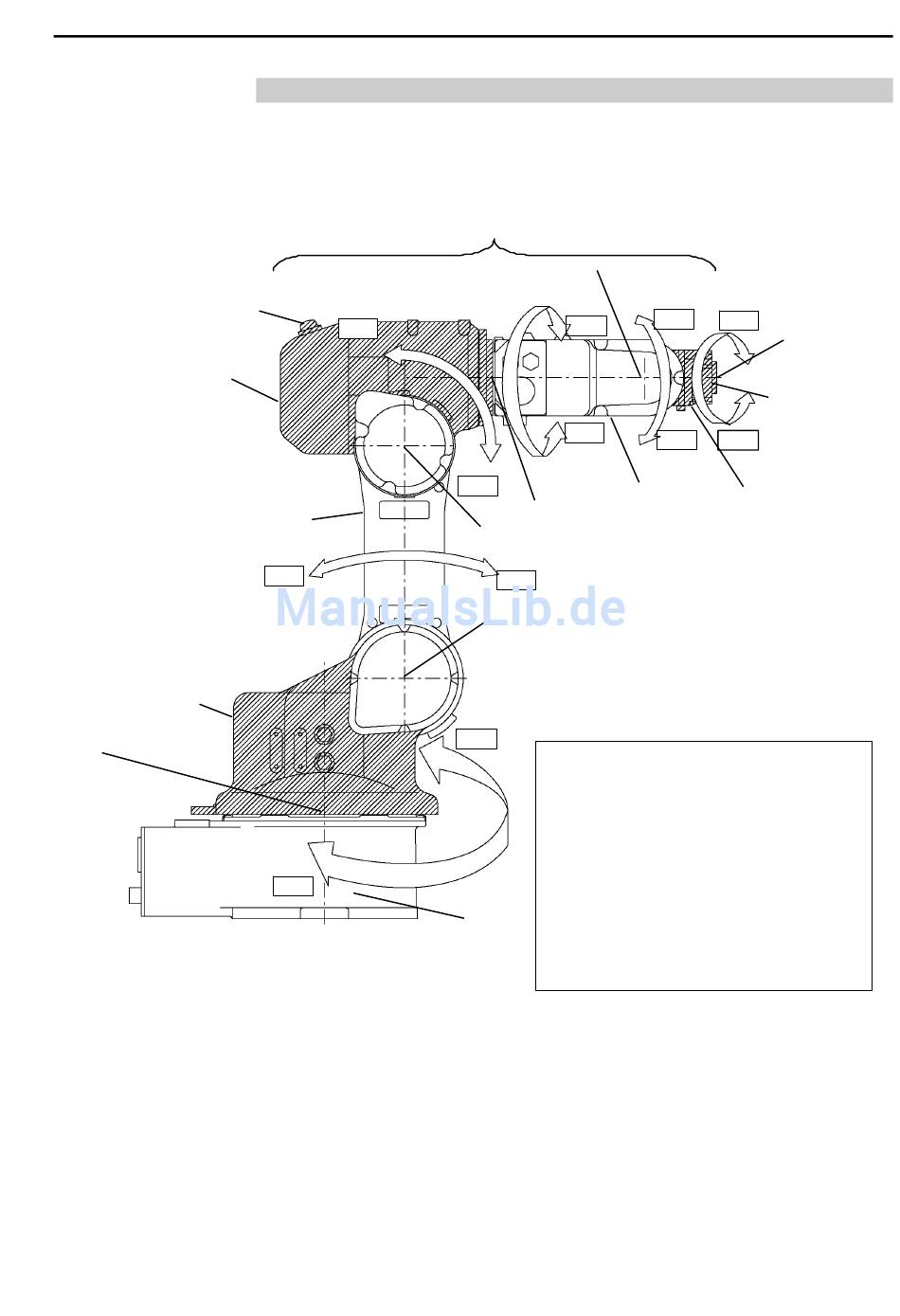

In der folgenden Abbildung ist der Arbeitsbereich jedes Arms dargestellt.
Treffen Sie alle erforderlichen Sicherheitsvorkehrungen.
Oberer Arm (Arme J3 bis J6)
J3+
J2+
J1−
Achse J5
J4+
J4−
J3−
Achse J4
Achse J3
J2−
Achse J2
J1+
Arm J1 : Der ganze Manipulator rotiert.
Arm J2 : Unterer Arm schwingt.
Arm J3 : Oberer Arm schwingt.
Arm J4 : Handgelenk rotiert.
Base
Arm J5 : Handgelenk schwingt.
Arm J6 : Handgelenk wird gedreht.
1. Sicherheit
J5+
J6+
Achse J6
Arm J6
J5−
J6−
Arm J4
Arm J5
(Abbildung: PS3)
Armbewegung
