DaqLab sendet die Definition an den DAQPRO und trägt den neuen Sensor in der Sensorliste ein.
So setzen Sie den eigenen Sensor ein:
1
Schließen Sie den Sensor an den DAQPRO an.
2
Richten Sie den DAQPRO mit dem Einstellungsassistenten ein (s. Seite 52) und wählen Sie den Sensor aus der
Sensorliste neben dem entsprechenden Eingang aus.
3
Fahren Sie wie gewohnt mit der Einstellung fort.
2.5.10. Einrichten der Kommunikation
Die Kommunikation zwischen PC und DAQPRO wird automatisch abgewickelt, wenn Sie einen Befehl an den DAQPRO senden.
Im Dialogfeld zur Einrichtung der Kommunikation können die erweiterten Kommunikationsoptionen eingerichtet werden.
1

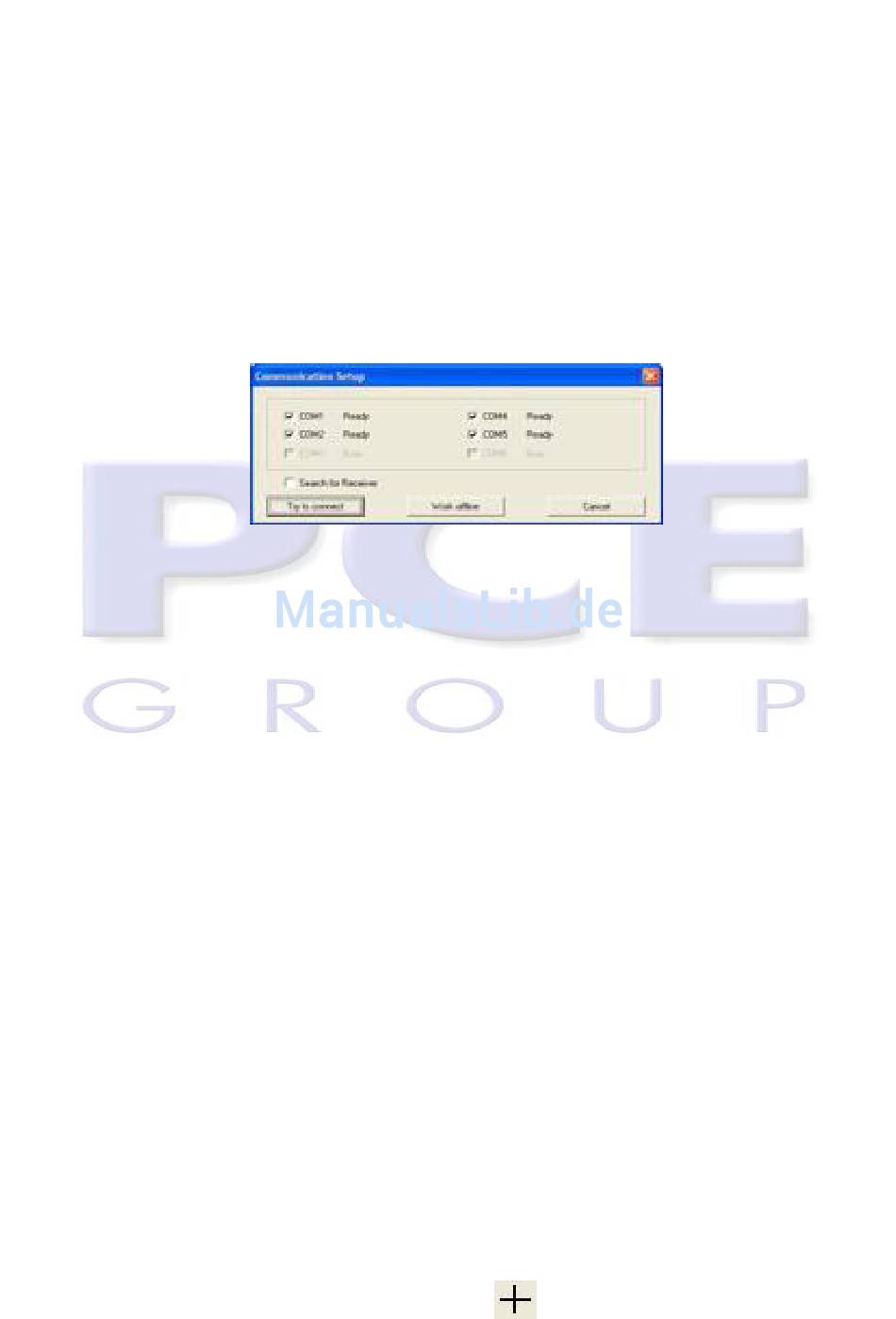

Klicken Sie in der Menüzeile auf Logger und wählen Sie COM setup. DaqLab zeigt in einem Dialogfeld an, welche
Ports bereits verwendet werden und welche Ports für den Anschluss des DAQPRO empfohlen werden:
2
Klicken Sie auf Try to connect. DaqLab versucht daraufhin, die Kommunikation mit dem DAQPRO aufzubauen. Wenn
die Kommunikation erfolgreich aufgebaut wurde, weist DaqLab den gewählten Port als Kommunikationsport für den DAQPRO
aus.
Sie können auch einen anderen Port wählen als DaqLab vorschlägt, indem Sie das Kontrollkästchen des gewünschten Ports
aktivieren und anschließend auf Try to connect klicken.
Anmerkung: Bei Kommunikationsproblemen lesen Sie bitte die Anleitung zur Fehlersuche auf Seite 86.
3. Wenn Sie ohne angeschlossenen DAQPRO mit DaqLab arbeiten möchten, klicken Sie auf Work offline. Im
Offline-Betrieb können Sie gespeicherte Dateien öffnen und importieren, um diese anzuzeigen oder
auszuwerten.
2.6. Datenanalyse
2.6.1. Anzeigen der Koordinaten von Datenpunkten
Positionieren Sie den Cursor (s. Seite 42) auf einen Punkt, um dessen Koordinaten in der Informationsleiste an der
Unterseite des Grafikfensters anzuzeigen.
Wenn mehr als eine Kurve angezeigt wird und Sie die Y-Koordinaten aller Kurven gleichzeitig anzeigen möchten,
blenden Sie Digitalanzeigen (s. Seite 48) für alle Kurven ein. Wenn Sie den Cursor auf eine Kurve positionieren,
stellen die Anzeigen die entsprechenden Y-Koordinaten der übrigen Kurven dar.
2.6.2. Anzeigen der Differenz zwischen Werten an zwei Koordinaten
Positionieren Sie einen Cursor auf den ersten Punkt und den zweiten Cursor auf einen zweiten Punkt, um die Differenz zwischen
den beiden Werten in der Informationsleiste an der Unterseite des Grafikfensters anzuzeigen.
2.6.3. Arbeiten mit den Analysewerkzeugen
Die Analysewerkzeuge können nur auf Datensätze angewendet werden, die im Grafikfenster angezeigt werden.
1
Wählen Sie die Grafik und den Datenbereich, den Sie auswerten möchten, mit dem Cursorpaar (s. Seite 42).
2
Wählen Sie die gewünschte Analysefunktion.
Mit Ausnahme der Glättungsfunktion, die den ursprünglichen Datensatz ersetzt, wird das Ergebnis der Analysefunktion
zusätzlich in der Grafik eingezeichnet.
2.6.4. Glättung
Die Glättungsfunktion ist ein praktisches Werkzeug zur Reduzierung zufälliger Störeinflüsse vor der eigentlichen
Datenauswertung. Bei der Glättung wird jeder Datenpunkt durch den Mittelwert ersetzt, der über die angrenzenden Punkte
gebildet wird.
1
Wählen Sie mit dem Cursor die Kurve, die Sie glätten möchten.
