Bedienungsanleitung
8-Kanal Datenlogger DaqPro
Version 1.1
11.10.2011
vom
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments DAQPRO-5300
Inhaltszusammenfassung für PCE Instruments DAQPRO-5300
- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung 8-Kanal Datenlogger DaqPro Version 1.1 11.10.2011...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 DAQPRO ................................5 1.1. Allgemeines ................................5 1.1.1. Lieferumfang ..............................5 1.1.2. Externe Anschlüsse ............................5 1.1.3. Sensorarten und Anschlüsse ..........................6 1.1.4. Anwenderdefinierte Sensoren ..........................7 1.1.5. Alarme ................................7 1.1.6. Alarmausgang ..............................7 1.1.7. Sensorkalibrierung ............................. 8 1.1.8. - Seite 3 DaqLab-Software ................................54 Anhang: Abbildungen ................................54 Anhang: Vereinfachte Schaltbilder ............................55...
-
Seite 4: Einführung

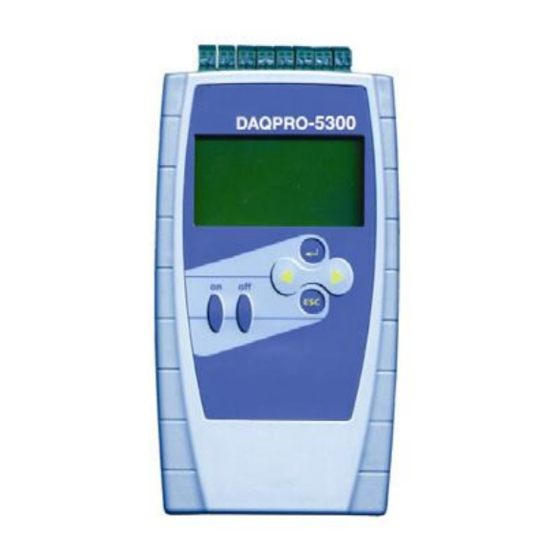

Einführung Der DAQPRO ist ein tragbarer Datenlogger für 8 Kanäle mit integrierter Grafikanzeige und Auswertesoftware. Der DAQPRO ist batteriebetrieben und misst, verarbeitet und visualisiert Messwerte, ohne dass ein Computer angeschlossen sein muss. Der DAQPRO ist ein kostengünstiges, kompaktes und unabhängiges Datenloggersystem für den professionellen Einsatz in einer Vielzahl von Anwendungsgebieten. -
Seite 5: Kapitel 1 Daqpro
Kapitel 1 DAQPRO DAQPRO – und behandelt folgende Themen: Dieser Abschnitt konzentriert sich auf die Datenerfassungsfunktionen des Bedienung der DAQPRO-Tastatur Einrichtung des DAQPRO Anschluss der Aufnehmer an den DAQPRO Anschluss des DAQPRO an Ihren PC Ausführen einer Messung oder Aufzeichnung 1.1. -
Seite 6: Sensorarten Und Anschlüsse
verwenden, schließen Sie sie an die Eingänge 1 und 2 an, und so weiter. I/O–8 (Eingang/Ausgang 8) kann als Eingang oder als Alarmausgang verwendet werden. Zum Anschluss von Sensoren ziehen Sie die Schraubklemmen ab, schließen Sie die Sensorleitungen an die Klemmen an und stecken Sie die Klemmen wieder auf das Gerät auf. -
Seite 7: Anwenderdefinierte Sensoren
Schließen Sie den Einzelleiter an die (+)-Klemme des ersten Eingangs an und die Masseleiter an die (-)-Klemmen der beiden Eingänge. Abbildung 3 zeigt die Verdrahtung von Pt100 mit 3-Leiteranschluss am Beispiel von Eingang 1 und Eingang 5: Abbildung 3: Pt100 mit 3-Leiteranschluss Wenn Pt100 mit 3-Leiteranschluss verwendet werden, können die Eingänge 5 bis 8 nicht für andere Sensoren benutzt werden, d.h. -
Seite 8: Sensorkalibrierung
Abbildung 4: Anschluss einer externen Alarmvorrichtung Der Alarmausgang kann mit einem elektrischen Schalter verglichen werden. Ist der Ausgang abgeschaltet, besteht zwischen den Klemmen von I/O–8 kein Durchgang. Ist der Ausgang eingeschaltet, sind sie durchgängig. Wenn ein Alarmausgang gewählt wurde, ist der Ausgang I/O-8 abgeschaltet. Bei Überschreiten eines Alarmgrenzwerts wird der Ausgang aktiviert, also eingeschaltet. -
Seite 9: Betrieb Ohne Pc
Gleichspannung um. Ausgang: 9 bis 12 V DC, 400 mA, mit Siebkondensator Buchse mit Minuspol in der Mitte 1.2. Betrieb ohne PC Der DAQPRO lässt sich über Tastatur und Display programmieren (oder mit der DaqLab Software – s. Seite 52). Die Tasten erlauben die Einstellung aller Parameter für die Datenerfassung, während das Display die Einstellwerte anzeigt. - Seite 10 2. Sensoren anschließen Beginnen Sie mit dem ersten Eingang von rechts (Display und Eingänge nach oben zeigend). Anmerkung: Eingangssignale müssen der Reihe nach und ohne Lücken angeschlossen werden, beginnend mit Eingang 1. Wenn nur ein Sensor verwendet wird, muss er an Eingang 1 angeschlossen werden. Werden zwei Sensoren verwendet, müssen diese an Eingang 1 und Eingang 2 angeschlossen werden.
- Seite 11 Falls gewünscht, können Sie mit der Enter-Taste beim letzten Eingang wieder zum ersten Eingang zurückkehren. Wenn Sie alle Sensoren eingestellt haben, drücken Sie die Escape-Taste Der Pfeil zeigt nun auf die Rate-Option zur Einstellung der Messrate. 4. Messrate wählen Wählen Sie die gewünschte Messrate mit den Tasten Vorwärts und Rückwärts und betätigen Sie die Enter-Taste DAQPRO fährt automatisch mit dem nächsten Schritt der Einstellung fort und bewegt den Zeiger auf die Zeile Samples.
-
Seite 12: Die Menüs Des Daqpro
Anmerkung: Wenn Sie den DAQPRO abschalten, wird die Einstellung für die nächste Messung gespeichert. 7. Aufzeichnung starten Drücken Sie die Taste Vorwärts , um die Aufzeichnung zu starten. Alternativ können Sie mit der Enter-Taste zur ersten Einstellung (Rate) zurückkehren. Die Aufzeichnung kann jederzeit mit der Taste Escape beendet werden. 1.2.3. - Seite 13 Der DAQPRO hat 9 Menüs. Markieren Sie ein gewünschtes Menü mit den Vorwärts- oder Rückwärts-Tasten und drücken Sie die EnterTaste, um es zu öffnen. Durchlaufen Sie die Menüoptionen mit den Pfeiltasten Vorwärts oder Rückwärts und drücken Sie die Enter-Taste, um eine Option auszuwählen. Der DAQPRO führt daraufhin den entsprechenden Befehl aus. 2.
- Seite 14 Display – Wählt die Darstellungsart der Daten (bei einer Rate von bis zu 1 Messwert pro Sekunde): 1) Numerisch – Numerische Anzeige von Messwerten und Messwertnummer. 2) Meter – Balkenanzeige für alle Messwerte zusammen mit Messwerten (ohne Dezimalstellen). 3) Table – Tabelle mit den 6 letzten Werten aller aktiven Eingänge (ohne Dezimalstellen).
-
Seite 15: Grafikdarstellung
Temperature units – Schaltet zwischen Fahrenheit und Celsius um. Clear memory– Löscht gespeicherte Dateien. Contrast – Stellen Sie den Kontrast mit den Pfeiltasten ein. 1.2.4. Grafikdarstellung Der DAQPRO stellt Daten in folgenden Fällen grafisch dar: Wenn die Aufzeichnungsrate eine Sekunde oder langsamer ist und Sie im Setup-Menü die Grafikdarstellung (Grafik) gewählt haben. -
Seite 16: Konfigurieren Des Daqpro
1.2.6. Konfigurieren des DAQPRO Das Systemkonfigurations-Menü Systemkonfiguration ermöglicht das Ein- und Ausschalten eines Eingangsfilters, die Einstellung der Anzahl von Messwerten für die Mittelwertbildung, die Auswahl der Temperatureinheiten, das Löschen des internen Speichers sowie die Einstellung des Kontrasts. Wählen Sie aus dem Hauptmenü das Systemkonfigurations-Symbol , um die Konfigurationsseite aufzurufen: Stellen Sie den Parameter, auf den der Pfeil verweist, mit den Tasten Vorwärts und Rückwärts... -
Seite 17: Uhr Und Kalender
4. Clear memory – Speicher löschen Betätigen Sie die Vorwärts-Taste , um alle Dateien auf dem DAQPRO zu löschen. 5. Screen Kontrast Stellen Sie den Kontrast des LCD mit den Pfeiltasten ein. Die neue Kontrasteinstellung bleibt gespeichert, bis Sie sie wieder ändern. 1.2.7. -
Seite 18: Regel Zur Programmierung Und Einschränkungen
Abbildung 6: Frequenzverzerrung Manuelle Messung - Verwenden Sie Funktion für folgende Aufgaben: Aufzeichnungen oder Messungen von Messgrößen, die nicht zeitvariabel sind. Messaufgaben, bei denen Sie die Aufzeichnung nach jedem Messwert anhalten, um z. B. den Standort zu wechseln oder andere Aufzeichnungsparameter zu ändern. (Anmerkung: Während einer laufenden Aufzeichnung können keine Einstellungen des DAQPRO geändert werden.) Um eine manuelle Aufzeichnung zu starten, stellen Sie als Rate „MANUAL―... -
Seite 19: Kontinuierliche Messung
2. Anzahl der Messwerte: Mit zunehmender Anzahl von aktiven Eingängen reduziert sich die Anzahl der Messwerte, die Sie wählen können. Die folgende Bedingung muss immer erfüllt sein: Anzahl der Messwerte × aktive Eingänge ≤ Speicher Der Speicher des DAQPRO fasst 512000 Messwerte. Die folgende Tabelle gibt eine Übersicht der maximalen Anzahl von Messwerten in Abhängigkeit von der Anzahl der Sensoren: Anzahl der Sensoren... -
Seite 20: Übersicht
anschließend den Bildschirmanweisungen. Um die Software zu deinstallieren: Wählen Sie aus dem Startmenü die Systemsteuerung und klicken Sie auf Software. Verwenden Sie dann „Programme ändern oder entfernen―, um die DaqLab-Anwendung zu deinstallieren. Wenn Sie die Software aktualisieren, Entfernen Sie immer die alte Version, bevor Sie die neue Installation beginnen. Um den USB-Treiber zu installieren: Legen Sie die CD-ROM in das CD-ROM-Laufwerk ein. -
Seite 21: Anordnung Der Daqlab-Fenster
2.2.3. Anordnung der DaqLab-Fenster 2.3. Erste Schritte 2.3.1. Einrichten einer Aufzeichnungssitzung 1. Vorbereitung des DAQPRO DAQPRO mit PC verbinden (s. Seite 10) DAQPRO einschalten Externe Sensoren anschließen DaqLab-Software starten Doppelklicken Sie auf dem Desktop oder im Startmenü auf das DaqLab-Symbol , um die Software zu starten. -
Seite 22: Datenaufzeichnungs-Optionen
2.3.2. Datenaufzeichnungs-Optionen Um das Verhalten der Datenanzeige beim Start einer neuen Aufzeichnungssitzung festzulegen, klappen Sie das Run-Symbolmenü mit dem kleinen Abwärtspfeil neben dem Symbol aus und wählen Sie eine der folgenden Optionen: 1. Single measurement – Einzelmessung DaqLab öffnet für jede neue Aufzeichnungssitzung, die Sie starten, eine neue Projektdatei. 2. -
Seite 23: Öffnen Einer Datei
2.3.5. Öffnen einer Datei Klicken Sie in der Hauptsymbolleiste auf Open Navigieren Sie zu dem Ordner, in dem das Projekt gespeichert ist. Doppelklicken Sie auf den Dateinamen, um das Projekt zu öffnen. DaqLab öffnet das Projekt und zeigt die erste Grafik aus der Liste der Grafiken an. Wenn im Projekt keine Grafiken gespeichert sind, bleibt das Grafikfenster beim Öffnen der Datei leer. -
Seite 24: Einstellung Des Datumsformats
2.3.8. Einstellung des Datumsformats Um das Format für die Datumsanzeige auszuwählen, klicken Sie auf Date format settings. Daraufhin öffnet sich folgende Dialogbox: Klicken Sie auf die gewünschte Option und dann auf OK. 2.3.9. Print — Drucken 1. Drucken einer Grafik Klicken Sie in der Hauptsymbolleiste auf Print Wählen Sie die Option Graph 1. -
Seite 25: Datenanzeige
2.4. Datenanzeige 2.4.1. Anzeigenoptionen Die Oberfläche von DaqLab ist in drei Elemente unterteilt: Grafikfenster, Tabellenfenster und Navigationsfenster. Sie können alle drei Elemente gleichzeitig darstellen (wie in der Grundeinstellung) oder diese drei Elemente beliebig kombinieren. Das Grafikfenster ist in der Grundeinstellung das zentrale Fenster und wird in der Mitte des Arbeitsbereichs dargestellt. - Seite 26 So blenden Sie den zweiten Cursor ein: Doppelklicken Sie erneut auf eine beliebige Stelle in der Grafik oder klicken Sie auf 2 Cursor In der Informationsleiste wird nun die Differenz zwischen den beiden Werten an den Cursorpositionen angezeigt. So blenden Sie den Cursor aus: Doppelklicken Sie erneut auf eine beliebige Stelle in der Grafik oder klicken Sie erneut auf 1 Cursor.
- Seite 27 Um die automatische Skalierung wieder herzustellen, klicken Sie auf Autoscale 7. Das Werkzeug zum Dehnen/Stauchen der Achse ↔ Bewegen Sie den Cursor auf eine der Achsen in der Grafik. Das Cursorsymbol ändert sich zu einem Doppelpfeil ( ). Mit diesem Cursor kann die Achse gestaucht oder gedehnt werden. Halten Sie die Maustaste gedrückt und verschieben Sie den Cursor wie gewünscht.
-
Seite 28: Die Tabellenanzeige
7. Formatieren der Grafikdarstellung Sie können Linienfarbe, Linientyp und Breite der Kurven verändern. Auch die einblendbaren Marker für einzelne Datenpunkte können in Stil und Farbe angepasst werden. Die Y-Achse hat die gleiche Farbe wie die entsprechende Kurve. Sie ändert sich automatisch mit der Kurvenfarbe. Klicken Sie in der Grafiksymbolleiste auf Graph Properties , um das Dialogfeld für die Grafik-Eigenschaften zu öffnen. -
Seite 29: Anzeiger
Klicken Sie auf OK. 4. Ändern von Einheiten und Zahlenformat Klicken Sie in der Menüzeile auf Table und dann auf Properties. Zur Festlegung der Einheiten wählen Sie die Registerkarte Units und wählen Sie aus der Dropdown-Liste Select plot die Kurve, die Sie formatieren möchten. Wählen Sie den gewünschten Präfix. - Seite 30 Um Datensätze oder gespeicherte Grafiken anzuzeigen, doppelklicken Sie auf deren Symbol. Doppelklicken Sie ein weiteres Mal darauf, um sie wieder auszublenden. Die Datensätze können auch über Kontextmenüs ein- und ausgeblendet werden. Rechtsklicken Sie auf ein Symbol und wählen Sie dann Display on graph #1 oder Display on graph #2. Um einzelne Objekte aus dem Navigationsfenster und dem Projekt zu löschen, rechtsklicken Sie auf das entsprechende Symbol und wählen Sie Delete.
-
Seite 31: Export Von Daten An Excel
2.4.6. Export von Daten an Excel Klicken Sie in der Grafiksymbolleiste auf Export to Excel , um die gerade angezeigten Daten an Excel zu exportieren. DaqLab öffnet dann Excel mit einem Arbeitsblatt, das die Daten sowie Kommentar, Seriennummer und eingerichtete Alarme des DAQPROenthält. -
Seite 32: Programmierung Daqpro
2.5. Programmierung DAQPRO 2.5.1. Einstellungen 1. Schnelleinstellung Der Einstellungsassistent führt Sie durch die Einstellung. 1. Klicken Sie in der Hauptsymbolleiste auf den Einstellungsassistenten Setup Wizard Abbildung 9: Einstellungsassistent, Schritt 1 von 3 Als erster Schritt wird allen Eingängen ein Sensor zugewiesen. Wählen Sie die gewünschten Sensoren aus der Dropdown-Liste für die einzelnen Eingänge. - Seite 33 Total recording samples = Recording rate ×Recording period Um die Aufzeichnung nach Ablauf einer bestimmten Zeit oder bei bestimmten Messwerten zu starten, klicken Sie auf Trigger. Daraufhin öffnet sich das Trigger-Dialogfeld (S. Seite 57) Klicken Sie auf Finish, um die Einstellung fertigzustellen und die entsprechenden Befehle an den OMDAQPRO zu senden.
- Seite 34 Aktivieren Sie das Kontrollkästchen Input Filter in Schritt 2 des Einstellungsassistenten. Anmerkung: Für Eingangsbereiche mit niedrigen Eingangsspannungen wie Thermoelement- oder 50-mV-Bereiche sollte der Filter möglichst verwendet werden. Der Filter wird auf alle Eingangssignale außer auf den 24-mA-Bereich angewendet. 4. Mittelwertbildung Verwenden Sie diese Option, um Störungen zu dämpfen.
-
Seite 35: Aufzeichnung Starten
8. Trigger Um die Aufzeichnung nach Ablauf einer bestimmten Zeit oder bei bestimmten Messwerten zu starten, klicken Sie im dritten Schritt des Einstellungsassistenten auf Trigger. Daraufhin öffnet sich das Trigger-Dialogfeld: Wählen Sie aus der Dropdown-Liste Based on sensor die Triggerquelle. Wählen Sie unter Type eine der folgenden Optionen: None –... -
Seite 36: Kommentare Für Den Daqpro Eingeben
dazu am PC angeschlossen sein. 2.5.5. Kommentare für den DAQPRO eingeben Sie können in einem DAQPRO einen Kommentar abspeichern. Dieser Kommentar dient als Name, mit dem derDAQPRO zusätzlich zur Seriennummer identifiziert werden kann. Bei jedem Download von Daten aus dem DAQPRO erscheinen Kommentar und Seriennummer im Titel der Grafik sowie am entsprechenden Symbol des Navigationsfensters. -
Seite 37: Sensorkalibrierung
2.5.8. Sensorkalibrierung 1. Kalibrierungsoptionen Der DAQPRO ist bei der Lieferung kalibriert. DaqLab erlaubt bei Bedarf jedoch eine Kalibrierung aller an den DAQPRO angeschlossenen Sensoren außer internen Temperatursensor, nicht kalibriert werden muss. Kalibrierungsparameter werden an den DAQPRO gesendet und in dessen Speicher abgelegt. Tipps: Vor einer Kalibrierung muss die Werkseinstellung wiederhergestellt werden. - Seite 38 3. Kalibrierungsablauf 2-Punktkalibrierung: Messen Sie zwei Referenzwerte. Verbinden Sie den DAQPRO mit dem PC. Klicken Sie in der Menüzeile auf Logger und wählen Sie dann Calibrate Sensors. Geben Sie das Kennwort für die Kalibrierung ein und klicken Sie auf OK. Wählen Sie einen Sensor aus der Dropdown-Liste Select Sensor und klicken Sie auf OK, um das Dialogfeld für die Sensorkalibrierung (Sensor Calibration) einzublenden: Anmerkung: Wir empfehlen dringend, die Kalibrierung mit den Werten auszuführen, die in den beiden Eingabefeldern...
-
Seite 39: Nullpunktkalibrierung
Offsetkalibrierung: Die Kalibrierung von Thermoelementbereichen erfolgt in zwei Schritten. Kalibrieren Sie zuerst den 50-mV-Bereich. Dadurch wird die Steilheit für alle Thermoelementbereiche festgelegt. Kalibrieren Sie anschließend den Sensoroffset wie im Folgenden beschrieben. Messen Sie zwei Referenzwerte. Vor der Messung muss die Temperaturkompensation im DAQPRO und im Kalibrator deaktiviert werden. So deaktivieren Sie die Temperaturkompensation im DAQPRO : Klicken Sie in der Menüzeile auf Logger, wählen Sie Thermocouple compensation und dann Disable. -
Seite 40: Definieren Eigener Sensoren
Klicken Sie auf Restore defaults und anschließend auf OK. Wiederholen Sie die obigen Schritte 1 bis 4. Schließen Sie Eingang 1 kurz. Klicken Sie auf Start. Warten Sie, bis der DAQPRO mit der Aufzeichnung beginnt. Klicken Sie auf Get zero. Klicken Sie auf OK. -
Seite 41: Einrichten Der Kommunikation
DaqLab sendet die Definition an den DAQPRO und trägt den neuen Sensor in der Sensorliste ein. So setzen Sie den eigenen Sensor ein: Schließen Sie den Sensor an den DAQPRO an. Richten Sie den DAQPRO mit dem Einstellungsassistenten ein (s. Seite 52) und wählen Sie den Sensor aus der Sensorliste neben dem entsprechenden Eingang aus. -
Seite 42: Statistische Daten
Klicken Sie in der Grafiksymbolleiste auf More smoothing Bei Bedarf können Sie diesen Schritt mehrmals ausführen, um die Daten weiter zu glätten. Klicken Sie auf Less smoothing , um die Daten weniger zu glätten. 2.6.5. Statistische Daten Wählen Sie das Statistikwerkzeug, um statistische Daten für einen gewählten Datensatz oder Datenbereich anzuzeigen. Zu diesen statistischen Daten zählen: Average –... -
Seite 43: Der Analyseassistent
2.6.7. Der Analyseassistent 1. So setzen Sie den Analyseassistenten ein Der Analyseassistent führt Sie durch die verschiedenen Analysefunktionen, die DaqLab bereitstellt. Die Analysefunktionen sind in drei Hauptkategorien unterteilt: Kurvenanpassung (Regression), Mittelwerte sowie mathematische und trigonometrische Funktionen. So wenden Sie eine Analysefunktion auf einen Datensatz an: Wählen Sie mit dem Cursorpaar die Grafik oder die Datenbereiche, auf die Sie die Analysefunktionen ausführen möchten. - Seite 44 3. Averaging - Mittelwertbildung Wenn Sie mit dem Cursor einen Datensatz ausgewählt haben, wird dieser in der Liste Based on data set hervorgehoben, Sie können jedoch andere Datensätze aus der Liste wählen. Wählen Sie eine Option für die Mittelwertbildung. Wenn Sie eine eigene Mittelwertbildung gewählt haben, geben Sie die Anzahl der Punkte für die Mittelwertbildung im Eingabefeld Points ein.
- Seite 45 4. Funktionen Wählen Sie aus der Liste Functions eine Funktion aus. DaqLab zeigt die Funktionsgleichung unten im Dialogfeld Wenn Sie mit dem Cursor einen Datensatz ausgewählt haben, wird dieser in der Dropdown-Liste G1 hervorgehoben, Sie können jedoch einen anderen Datensatz aus der Dropdown-Liste wählen. Wenn die Funktion zwei Datensätze verwendet, wählen Sie den zweiten Datensatz aus der Dropdown-Liste G2.
- Seite 46 DaqLab zeigt die Funktionsgleichung und den Korrelationskoeffizienten (R ) in der Informationsleiste unter der Grafikdarstellung dar. 2. Averaging Die Mittelwertfunktion ersetzt jeden Punkt mit dem Mittelwert über n angrenzende Punkte zu beiden Seiten des ursprünglichen Punktes. n =5 n =11 n =41 Geringe Mittelwertbildung: , mittlere Mittelwertbildung:...
- Seite 47 =∆∆−= Derivative sampling rate t t yyy 1 ,2 −+ Bei der Differenzierung werden die nn n Punkte der erzeugten Kurve aus der Steigung durch jeweils drei aufeinander folgende Punkte der Basiskurve gebildet. Bei schnellen Aufzeichnungsraten und kleinem ∆t kann diese Kurve starke Störungen aufweisen, daher sollten die Daten vor der Differenzierung geglättet werden.
-
Seite 48: Besondere Werkzeuge
Zeichnet eine Kurve mit dem dekadischen Logarithmus eines Datensatzes. Das Argument muss positiv sein. Multiply Die entstehende Kurve ist das Ergebnis der Multiplikation zweier Datensätze. Reciprocal (1/X) Zeichnet eine Kurve mit den Kehrwerten des Datensatzes. sin( Sine Zeichnet eine Kurve mit dem Sinus eines Datensatzes. Das Argument muss im Bogenmaß... -
Seite 49: Schaltflächen Der Symbolleiste
2.8. Schaltflächen der Symbolleiste 2.8.1. Hauptsymbolleiste (oben) Beginnt ein neues Projekt Open Öffnet ein gespeichertes Projekt Save Speichert das Projekt Save Projekt sichern Print Wählt die Druckoptionen Beginnt eine Datenaufzeichnungs-Session. Klicken Sie auf den Abwärtspfeil, um die Aufzeichnungsart zu wählen. Stop Stoppt die Aufzeichnung Download... - Seite 50 2.8.2. Grafiksymbolleiste Zoom in Vergrößern der Darstellung um einen gewählten Punkt herum in einem gewählten Bereich Zoom out Macht den letzten Zoom out Vergrößerungsschritt rückgängig Autoscale Automatische Skalierung, um alle Daten anzuzeigen Zoom to selection Vergrößern der Darstellung in einem gewählten Bereich Verschiebt beim Zoomen die Grafik in allen Richtungen More smoothing Gewählte Kurve stärker glätten...
-
Seite 51: Kapitel 3 Anleitung Zur Fehlersuche
Kapitel 3 Anleitung zur Fehlersuche Symptom Problemursache Nach dem Drücken der Taste ON schaltet Der Akku kann entladen sein. Laden Sie den Akku auf. sich der DAQPRO nicht ein. Es wird ein ungeeignetes Netzteil verwendet (s. Seite 15). Der interne 3-V-Batterie ist entladen. DaqLab konnte keine Verbindung mit dem Der DAQPRO ist ausgeschaltet. -
Seite 52: Kapitel 4 Technische Daten
Kapitel 4 Technische Daten DAQPRO Eingänge differentielle Eingänge für jeden Kanal separat einstellbar auf: 0-24 mA, 0-50 mV, 0-10 V, NTC, Pt100, Thermoelement, Impulszähler (nur Eingang 1), Frequenz (nur Eingang 1) und anwenderdefinierte Sensoren Eingangsarten 0 – 24 mA Bereich 0 bis 24 mA Auflösung 0,47 µA Genauigkeit ±0,5% Impedanz 21 Ω... - Seite 53 Thermoelement Typ T Bereich -200 bis 400 °C Auflösung 0,1°C (1µV) Genauigkeit -200 – -50 °C Vergleichsstellenkomp.: ±0,3°C Impulszäher (nur Eingang) Nulldurchgangsdetektor Optokoppler-Schnittstelle Bereich 0 bis 65.000 Impulse Auflösung 1 Impuls Frequenzbereich 0 bis 25 Hz Eingangssignal 0 – 5V Eingangsimpedanz 470Ω...
-
Seite 54: Anhang: Abbildungen
Betriebstemperaturbereich Gehäuse Abmessungen: 182×100×28 mm Gewicht: 450 g Erfüllte Standards CE, FCC Die maximale Messrate hängt von der Anzahl der verwendeten Kanäle ab (s. Seite 23). DaqLab-Software Wesentliche Merkmale Graphische Auswertesoftware unter Windows™ für den DAQPRO Schnelles Herunterladen von Daten des DAQPRO Numerische oder grafische Darstellung der Daten Onlineabfrage und Anzeige der Daten in Echtzeit Einstellungsassistent für den DAQPRO... - Seite 55 Abbildung18: Dialogfeld für die Nullpunktkalibrierung................47 Abbildung19: Dialogfeld zum Definieren eigener Sensoren..............48 Abbildung20: Dialogfeld zur Einrichtung der Kommunikation ..............48 Abbildung21: Analyseassistent – Kurvenanpassung ................51 Abbildung22: Analyseassistent – Mittelwertbildung ................52 Abbildung23: Analyseassistent – Funktionen..................52 Anhang: Vereinfachte Schaltbilder 0 bis 10V 0 bis 24mA 2 Pt100 mit 2-Leiteranschluss 100 Pt100 mit 3-Leiteranschluss NTC Interner NTC...
- Seite 56 Thermoelemente Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
