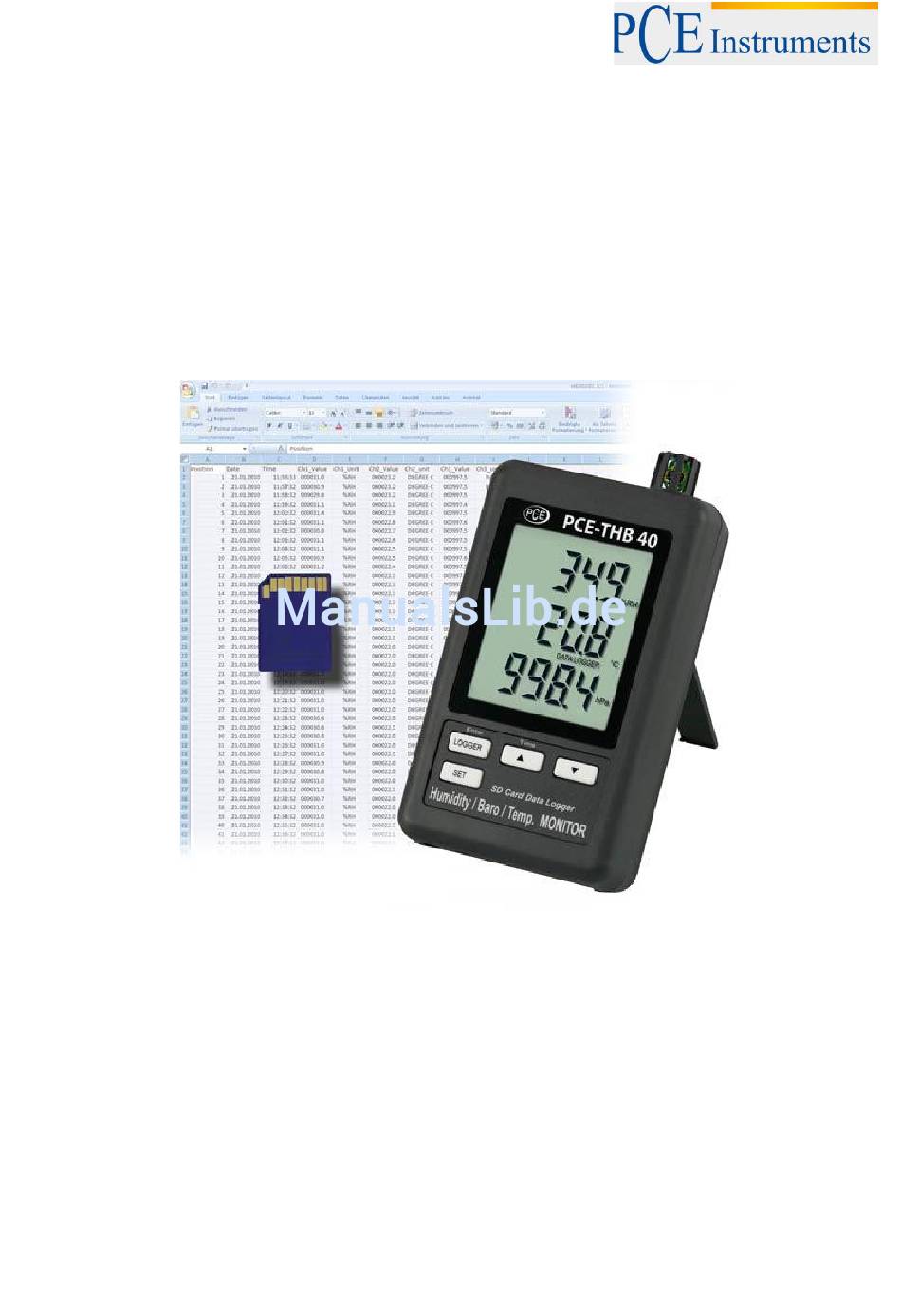

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Datenlogger PCE-THB 40 Thermometer Hygrometer Barometer Version 1.2 21.12.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Spezifikation ......................3 Bedienfeld ......................... 4 Vorbereitung ......................4 Datenlogger ....................... 5 Vorbereitung .............................. 5 Datenloggerfunktion ........................... 5 Scheck ............................... 5 SD-Karten Datenaufbau..........................6 Datensicherung von der SD-Karte zum PC ............... 6 Einstellungen ......................6 SD-Karten Format ............................ -
Seite 3: Einleitung

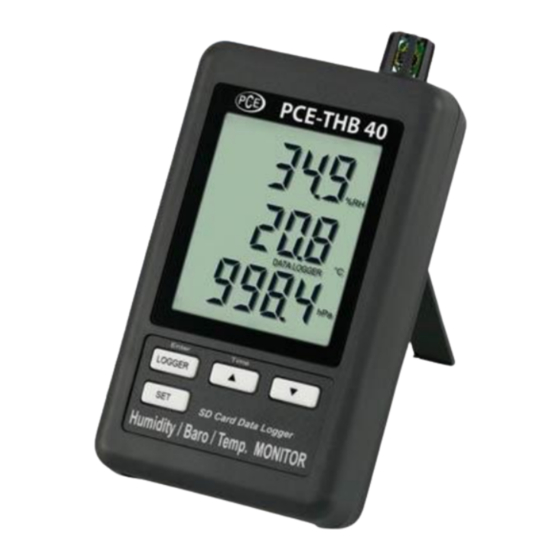

BETRIEBSANLEITUNG Einleitung Bei dem PCE-THB 40 handelt es sich um einen Datenlogger der die Lufttemperatur sowie die relative Feuchte und den barometrischen Druck erfasst und speichert. Die Speicherung der Daten erfolgt auf einer SD-Karte (bis zu max. 16 GB SDHC). Das Gerät dient vor allem der Langzeitregistrierung im Lebensmittelbereich (Kühltheken in Kaufhäusern, Kühltransporte, Lager-... -
Seite 4: Bedienfeld
BETRIEBSANLEITUNG Bedienfeld Display Logger-Taste, Enter-Taste -Taste, Time-Taste -Taste SET-Taste Feuchte-, Temperatur- und Barometersensor Aufhängevorrichtung Tischständer Batteriefachdeckel 3-10 Sicherungsschraube für Batteriefachdeckel 3-11 RESET-Taste 3-12 RS-232 Ausgang 3-13 SD-Kartenfach 3-14 9 V- DC Anschluss 3-15 Wandhalter Vorbereitung Einlegen der Batterien (siehe auch Kapitel 9) ... -
Seite 5: Datenlogger
BETRIEBSANLEITUNG Datenlogger Vorbereitung Legen Sie die SD-Karte (1 GB bis zu 16 GB) in das SD-Kartenfach (3-13). Achten Sie auf die korrekte Ausrichtung der Karte Wenn Sie die Karte zum ersten Mal benutzen, muss diese formatiert werden. Hierzu finden Sie Informationen im Kapitel 7.1. -
Seite 6: Sd-Karten Datenaufbau
BETRIEBSANLEITUNG Wenn Sie die Time-Taste (3-3) für länger als 2 Sekunden gedrückt halten, erscheinen folgende Daten im Display: Jahr/Monat/Tag, Stunde/Minute/Sekunde und das Aufzeichnungsintervall. SD-Karten Datenaufbau Wenn Sie die Karte erstmals in das Gerät stecken, generiert das Gerät einen Ordner auf der Speicherkarte: HBA01 Wenn Sie das erste Mal die Datenloggerfunktion starten, generiert das Gerät eine Datei unter dem Ordner HBA01\ mit dem Namen: HBA01001.xls. -
Seite 7: Sd-Karten Format
BETRIEBSANLEITUNG SP-t…. Einstellen des Aufnahmeintervalls bEEP.. Einstellen des Piepers (EIN oder AUS) dEC… Einstellen des Dezimalpunktformates (Punkt oder Komma) t-CF… Einstellen der Temperatureinheit (°C oder °F) rS232.. Einstellen der RS-232 Schnittstelle (EIN oder AUS) bAro… Einstellen der Barometereinheit Hinweis: Wenn Sie für 5 Sekunden keine Taste drücken, verlässt das Gerät automatisch das Einstellmenü. SD-Karten Format Wenn das Display „Sd F“... -
Seite 8: Einstellung Des Piepers
BETRIEBSANLEITUNG Einstellung des Piepers Wenn das Display „bEEP“ anzeigt, können Sie mit der -Taste (3-4) „yES“ oder -Taste (3-3) und der „no“ wählen. Wobei „yES“ heißt der Pieper ist AN und jedes Mal wenn ein Wert gespeichert wird ertönt ein akustisches Signal; „no“ heißt der Pieper ist AUS. Bestätigen und Speichern können Sie wieder mit der Enter-Taste (3-2). -
Seite 9: Stromversorgung
BETRIEBSANLEITUNG Stromversorgung Das Messgerät kann mit Batterien oder dem optional erhältlichen Steckernetzteil mit 9 V DC betrieben werden. Der Anschluss für die externe Stromversorgung befindet sich an der Unterseite des Gerätes (3-14). Batterieaustausch Wenn das Batteriesymbol in der rechten Ecke des Displays erscheint, sollten die Batterien ausgetauscht werden (siehe hierzu auch Punkt 13. -
Seite 10: Patente
BETRIEBSANLEITUNG 12 Patente Das Gerät verfügt über folgende Patente, bzw. es sind folgende Patente beantragt: Deutschland / Germany Nr. 20 2008 016 337.4 Japan 3151214 Taiwan M 358970 M 359043 China ZL 2008 2 0189918.5 ZL 2008 2 0189917.0 Beantragt 13 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in dem Hausmüll entsorgt werden: Der Endverbraucher ist zur Rückgabe gesetzlich...
