2.4.6. Export von Daten an Excel ............................31 2.5.1. Einstellungen ................................32 2.5.3. Stoppen der Aufzeichnung ............................35 2.5.4. Löschen des Speichers im DAQPRO ........................35 2.5.5. Kommentare für den DAQPRO eingeben ....................... 36 2.5.6. Anmerkungen für den DAQPRO eingeben......................36 2.5.7.

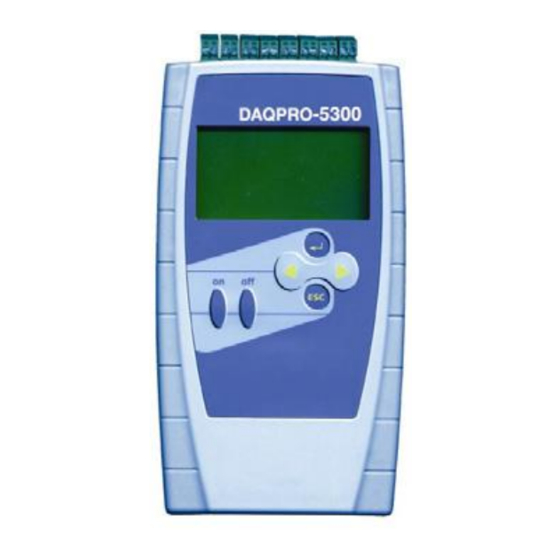

Der DAQPRO kann automatisch einen Alarm auslösen, wenn Daten außerhalb des spezifizierten Bereichs liegen. Dank seiner Menüführung ist der DAQPRO sehr einfach zu bedienen. Alle Funktionen sind über die 4 Tasten und 8 Menüsymbole zugänglich. Die Spannungsversorgung der Datenlogger erfolgt durch aufladbare Akkus. Sie wird automatisch nach 15 Minuten ohne Aktivität abgeschaltet.
Kapitel 1 DAQPRO DAQPRO – und behandelt folgende Themen: Dieser Abschnitt konzentriert sich auf die Datenerfassungsfunktionen des Bedienung der DAQPRO-Tastatur Einrichtung des DAQPRO Anschluss der Aufnehmer an den DAQPRO Anschluss des DAQPRO an Ihren PC Ausführen einer Messung oder Aufzeichnung 1.1.
Spannungsversorgung an den DAQPRO angeschlossen wird. Das Netzteil muss die entsprechenden Spezifikationen einhalten (s. Abschnitt 1.1.10 auf Seite 15). 1.1.3. Sensorarten und Anschlüsse Alle 8 Eingänge des DAQPRO sind Universaleingänge, die unabhängig voneinander auf jeden der folgende Aufnehmer und Signalbereiche konfiguriert werden können: Sensor Typ Bereich Strom 0 –...
Aufnehmer mit 0 – 10 V oder 0 – 24 mA angeschlossen und auf aussagefähige technische Einheiten skaliert werden. Die Sensordefinitionen werden im Speicher des Datenloggers abgelegt und zur Sensorliste hinzugefügt. Die Messwerte des Sensors werden dann sowohl auf dem Display des DAQPRO als auch in der DaqLab-Software in der definierten Einheit angezeigt.
1.1.9. Akku Der DAQPRO ist mit einem wiederaufladbaren Ni-MH-Akku mit 7,2 V ausgestattet. Laden Sie den Akku für 10 bis 12 Stunden auf, bevor Sie zum ersten Mal mit dem DAQPRO arbeiten. Nach dem Laden hält der Akku ca. 40 Stunden.
Buchse mit Minuspol in der Mitte 1.2. Betrieb ohne PC Der DAQPRO lässt sich über Tastatur und Display programmieren (oder mit der DaqLab Software – s. Seite 52). Die Tasten erlauben die Einstellung aller Parameter für die Datenerfassung, während das Display die Einstellwerte anzeigt.
Seite 10
Weitere Informationen zu Sensorarten und Anschlüssen finden Sie auf Seite 11. 3. Sensor einstellen Nach dem Anschluss müssen Sie dem DAQPRO mitteilen, welche Sensoren an die Eingänge angeschlossen sind. 1. Betätigen Sie im Hauptmenü die Pfeiltaste Vorwärts, um das Menüsymbol Setup zu wählen.
Seite 11
Rückwärts und betätigen Sie die Enter-Taste DAQPRO fährt automatisch mit dem nächsten Schritt der Einstellung fort und bewegt den Zeiger auf die Zeile Samples. 5. Anzahl der Messwerte Wählen Sie die gewünschte Anzahl der Messwerte mit den Tasten Vorwärts und Rückwärts...
Anmerkung: Wenn Sie den DAQPRO abschalten, wird die Einstellung für die nächste Messung gespeichert. 7. Aufzeichnung starten Drücken Sie die Taste Vorwärts , um die Aufzeichnung zu starten. Alternativ können Sie mit der Enter-Taste zur ersten Einstellung (Rate) zurückkehren. Die Aufzeichnung kann jederzeit mit der Taste Escape beendet werden.
Seite 13
Der DAQPRO hat 9 Menüs. Markieren Sie ein gewünschtes Menü mit den Vorwärts- oder Rückwärts-Tasten und drücken Sie die EnterTaste, um es zu öffnen. Durchlaufen Sie die Menüoptionen mit den Pfeiltasten Vorwärts oder Rückwärts und drücken Sie die Enter-Taste, um eine Option auszuwählen. Der DAQPRO führt daraufhin den entsprechenden Befehl aus.
Seite 14
3) Table – Tabelle mit den 6 letzten Werten aller aktiven Eingänge (ohne Dezimalstellen). 4) Grafik – Grafische Darstellung der Messwerte. Bei schnelleren Messraten als 1/s stellt der DAQPRO die Daten nach Abschluss der Aufzeichnung grafisch dar. Start – Betätigen Sie die Taste Vorwärts, um die Aufzeichnung zu starten.
Rückwärts um den Cursor zu bewegen 2. DAQPRO zeigt die Koordinaten des gewählten Punktes unten in der Grafik an. 3.Bei mehr als einem Eingang drücken Sie die Taste Enter , um den Cursor auf eine andere Kurve der Grafik zu stellen.
Wenn der Filter eingeschaltet ist, wird er auf alle Eingangssignale außer auf den 24-mA-Bereich angewendet. 2. Mittelwertbildung Verwenden Sie diese Option, um Störungen zu dämpfen. Der DAQPRO zeichnet für jeden Messwert den Mittelwert der hier eingestellten Anzahl von Daten auf.
, um den Speicher zu löschen. Um den Speicher des DAQPRO zu löschen, wenn der Speicher noch nicht voll ist, wählen Sie den Befehl Memory clear aus dem Konfigurationsmenü (S. Seite 26) oder löschen Sie den Speicher über das Logger-Menü in der DaqLab-Software (s.
Rate. Kontinuierliche Messung Zur kontinuierlichen Messung muss der DAQPRO mit einem PC verbunden sein, auf dem die DaqLab-Software läuft. In dieser Konfiguration ist eine Endlos-Aufzeichnung der Messwerte möglich, die nur durch die Rechnerkapazität begrenzt ist. Die Daten werden automatisch an den Computer übertragen, in Echtzeit grafisch dargestellt und alle 10 Minuten gespeichert.
Mit zunehmender Anzahl von aktiven Eingängen reduziert sich die Anzahl der Messwerte, die Sie wählen können. Die folgende Bedingung muss immer erfüllt sein: Anzahl der Messwerte × aktive Eingänge ≤ Speicher Der Speicher des DAQPRO fasst 512000 Messwerte. Die folgende Tabelle gibt eine Übersicht der maximalen Anzahl von Messwerten in Abhängigkeit von der Anzahl der Sensoren:...
Jedesmal, wenn Sie eine neue Aufzeichnung beginnen, legt DaqLab automatisch eine neue Projektdatei an. Alle Informationen, die Sie bei einer gegebenen Sitzung erfassen und verarbeiten, werden in einer Projektdatei gespeichert. In diesen Dateien sind alle Datensätze, die Sie mit dem DAQPRO erfasst haben, die angewendeten Analysefunktionen, grafische Darstellungen und die DaqLab-Einstellungen für die Aufzeichnung gespeichert.
2.2.3. Anordnung der DaqLab-Fenster 2.3. Erste Schritte 2.3.1. Einrichten einer Aufzeichnungssitzung 1. Vorbereitung des DAQPRO DAQPRO mit PC verbinden (s. Seite 10) DAQPRO einschalten Externe Sensoren anschließen DaqLab-Software starten Doppelklicken Sie auf dem Desktop oder im Startmenü auf das DaqLab-Symbol , um die Software zu starten.
Echtzeit im Grafikfenster und im Tabellenfenster dar. Wenn der DAQPRO mit einem PC verbunden ist und die Messrate 500 Messungen pro Sekunde oder mehr beträgt, werden die Daten erst im internen Speicher des DAQPRO abgelegt. Die Daten werden erst nach Abschluss der Aufzeichnung an den PC übertragen.
2.3.5. Öffnen einer Datei Klicken Sie in der Hauptsymbolleiste auf Open Navigieren Sie zu dem Ordner, in dem das Projekt gespeichert ist. Doppelklicken Sie auf den Dateinamen, um das Projekt zu öffnen. DaqLab öffnet das Projekt und zeigt die erste Grafik aus der Liste der Grafiken an. Wenn im Projekt keine Grafiken gespeichert sind, bleibt das Grafikfenster beim Öffnen der Datei leer.
Klicken Sie auf Print, um den Druckdialog zu öffnen. Klicken Sie auf OK. DaqLab druckt den Inhalt des Tabellenfensters sowie Kommentar, Seriennummer und eingerichtete Alarme des DAQPRO . Daten, bei denen die Alarmgrenzwerte überschritten wurden, erscheinen im Ausdruck mit Pfeilen hervorgehoben.
2.4. Datenanzeige 2.4.1. Anzeigenoptionen Die Oberfläche von DaqLab ist in drei Elemente unterteilt: Grafikfenster, Tabellenfenster und Navigationsfenster. Sie können alle drei Elemente gleichzeitig darstellen (wie in der Grundeinstellung) oder diese drei Elemente beliebig kombinieren. Das Grafikfenster ist in der Grundeinstellung das zentrale Fenster und wird in der Mitte des Arbeitsbereichs dargestellt.
Seite 26
So blenden Sie den zweiten Cursor ein: Doppelklicken Sie erneut auf eine beliebige Stelle in der Grafik oder klicken Sie auf 2 Cursor In der Informationsleiste wird nun die Differenz zwischen den beiden Werten an den Cursorpositionen angezeigt. So blenden Sie den Cursor aus: Doppelklicken Sie erneut auf eine beliebige Stelle in der Grafik oder klicken Sie erneut auf 1 Cursor.
Seite 27
Um die automatische Skalierung wieder herzustellen, klicken Sie auf Autoscale 7. Das Werkzeug zum Dehnen/Stauchen der Achse ↔ Bewegen Sie den Cursor auf eine der Achsen in der Grafik. Das Cursorsymbol ändert sich zu einem Doppelpfeil ( ). Mit diesem Cursor kann die Achse gestaucht oder gedehnt werden. Halten Sie die Maustaste gedrückt und verschieben Sie den Cursor wie gewünscht.
7. Formatieren der Grafikdarstellung Sie können Linienfarbe, Linientyp und Breite der Kurven verändern. Auch die einblendbaren Marker für einzelne Datenpunkte können in Stil und Farbe angepasst werden. Die Y-Achse hat die gleiche Farbe wie die entsprechende Kurve. Sie ändert sich automatisch mit der Kurvenfarbe. Klicken Sie in der Grafiksymbolleiste auf Graph Properties , um das Dialogfeld für die Grafik-Eigenschaften zu öffnen.
Klicken Sie auf OK. 4. Ändern von Einheiten und Zahlenformat Klicken Sie in der Menüzeile auf Table und dann auf Properties. Zur Festlegung der Einheiten wählen Sie die Registerkarte Units und wählen Sie aus der Dropdown-Liste Select plot die Kurve, die Sie formatieren möchten. Wählen Sie den gewünschten Präfix.
Seite 30
Um Datensätze oder gespeicherte Grafiken anzuzeigen, doppelklicken Sie auf deren Symbol. Doppelklicken Sie ein weiteres Mal darauf, um sie wieder auszublenden. Die Datensätze können auch über Kontextmenüs ein- und ausgeblendet werden. Rechtsklicken Sie auf ein Symbol und wählen Sie dann Display on graph #1 oder Display on graph #2. Um einzelne Objekte aus dem Navigationsfenster und dem Projekt zu löschen, rechtsklicken Sie auf das entsprechende Symbol und wählen Sie Delete.
2.4.6. Export von Daten an Excel Klicken Sie in der Grafiksymbolleiste auf Export to Excel , um die gerade angezeigten Daten an Excel zu exportieren. DaqLab öffnet dann Excel mit einem Arbeitsblatt, das die Daten sowie Kommentar, Seriennummer und eingerichtete Alarme des DAQPROenthält.
2.5. Programmierung DAQPRO 2.5.1. Einstellungen 1. Schnelleinstellung Der Einstellungsassistent führt Sie durch die Einstellung. 1. Klicken Sie in der Hauptsymbolleiste auf den Einstellungsassistenten Setup Wizard Abbildung 9: Einstellungsassistent, Schritt 1 von 3 Als erster Schritt wird allen Eingängen ein Sensor zugewiesen. Wählen Sie die gewünschten Sensoren aus der Dropdown-Liste für die einzelnen Eingänge.
Seite 33
Total recording samples = Recording rate ×Recording period Um die Aufzeichnung nach Ablauf einer bestimmten Zeit oder bei bestimmten Messwerten zu starten, klicken Sie auf Trigger. Daraufhin öffnet sich das Trigger-Dialogfeld (S. Seite 57) Klicken Sie auf Finish, um die Einstellung fertigzustellen und die entsprechenden Befehle an den OMDAQPRO zu senden.
Seite 34
Der Filter wird auf alle Eingangssignale außer auf den 24-mA-Bereich angewendet. 4. Mittelwertbildung Verwenden Sie diese Option, um Störungen zu dämpfen. Der DAQPRO zeichnet für jeden Messwert den Mittelwert der hier eingestellten Anzahl von Daten auf. So wenden Sie die Mittelwertbildung an: Aktivieren Sie das Kontrollkästchen Mittelwertbildung in Schritt 2 des Einstellungsassistenten und wählen Sie aus...
Betrieb fort, bis die gewünschte Anzahl von Messwerten erhalten wurde. Wenn die Aufzeichnung abgeschlossen ist, übertragen Sie die Daten an den PC. Wenn der DAQPRO bereits an einen PC angeschlossen ist, erfolgt diese Übertragung automatisch. Die Ereignisliste erscheint im Tabellenfenster. Sie können die Liste nun speichern, an Excel exportieren oder ausdrucken.
PC angeschlossen sein. 2.5.5. Kommentare für den DAQPRO eingeben Sie können in einem DAQPRO einen Kommentar abspeichern. Dieser Kommentar dient als Name, mit dem derDAQPRO zusätzlich zur Seriennummer identifiziert werden kann. Bei jedem Download von Daten aus dem DAQPRO erscheinen Kommentar und Seriennummer im Titel der Grafik sowie am entsprechenden Symbol des Navigationsfensters.
2.5.8. Sensorkalibrierung 1. Kalibrierungsoptionen Der DAQPRO ist bei der Lieferung kalibriert. DaqLab erlaubt bei Bedarf jedoch eine Kalibrierung aller an den DAQPRO angeschlossenen Sensoren außer internen Temperatursensor, nicht kalibriert werden muss. Kalibrierungsparameter werden an den DAQPRO gesendet und in dessen Speicher abgelegt.
Seite 38
Offsetwert ist die Differenz zwischen dem Referenzwert und dem Wert, den der DAQPRO anzeigt. Wenn der Kalibrator zum Beispiel auf 0°C eingestellt ist und der DAQPRO 1°C anzeigt, beträgt der Offsetwert +1. Zeigt der DAQPRO dagegen −1°C a, beträgt der Offsetwert −1.
Der Offsetwert ist die Differenz zwischen dem Referenzwert und dem Wert, den der DAQPRO anzeigt. Wenn der Kalibrator zum Beispiel auf 0°C eingestellt ist und der DAQPRO 1°C anzeigt, beträgt der Offsetwert +1. Zeigt der DAQPRO dagegen −1°C, beträgt der Offsetwert −1.
Warten Sie, bis der DAQPRO mit der Aufzeichnung beginnt. Klicken Sie auf Get zero. Klicken Sie auf OK. Die Sensorkalibrierung wird sowohl im DAQPRO und in DaqLab abgespeichert. Daher ist es nicht erforderlich, den DAQPRO bei jedem Start des DaqLab-Programms neu zu kalibrieren. 2.5.9. Definieren eigener Sensoren DaqLab ermöglicht es, eigene Sensoren zu definieren.
So setzen Sie den eigenen Sensor ein: Schließen Sie den Sensor an den DAQPRO an. Richten Sie den DAQPRO mit dem Einstellungsassistenten ein (s. Seite 52) und wählen Sie den Sensor aus der Sensorliste neben dem entsprechenden Eingang aus. Fahren Sie wie gewohnt mit der Einstellung fort.
Klicken Sie in der Grafiksymbolleiste auf More smoothing Bei Bedarf können Sie diesen Schritt mehrmals ausführen, um die Daten weiter zu glätten. Klicken Sie auf Less smoothing , um die Daten weniger zu glätten. 2.6.5. Statistische Daten Wählen Sie das Statistikwerkzeug, um statistische Daten für einen gewählten Datensatz oder Datenbereich anzuzeigen. Zu diesen statistischen Daten zählen: Average –...
2.6.7. Der Analyseassistent 1. So setzen Sie den Analyseassistenten ein Der Analyseassistent führt Sie durch die verschiedenen Analysefunktionen, die DaqLab bereitstellt. Die Analysefunktionen sind in drei Hauptkategorien unterteilt: Kurvenanpassung (Regression), Mittelwerte sowie mathematische und trigonometrische Funktionen. So wenden Sie eine Analysefunktion auf einen Datensatz an: Wählen Sie mit dem Cursorpaar die Grafik oder die Datenbereiche, auf die Sie die Analysefunktionen ausführen möchten.
Seite 44
3. Averaging - Mittelwertbildung Wenn Sie mit dem Cursor einen Datensatz ausgewählt haben, wird dieser in der Liste Based on data set hervorgehoben, Sie können jedoch andere Datensätze aus der Liste wählen. Wählen Sie eine Option für die Mittelwertbildung. Wenn Sie eine eigene Mittelwertbildung gewählt haben, geben Sie die Anzahl der Punkte für die Mittelwertbildung im Eingabefeld Points ein.
Seite 45
4. Funktionen Wählen Sie aus der Liste Functions eine Funktion aus. DaqLab zeigt die Funktionsgleichung unten im Dialogfeld Wenn Sie mit dem Cursor einen Datensatz ausgewählt haben, wird dieser in der Dropdown-Liste G1 hervorgehoben, Sie können jedoch einen anderen Datensatz aus der Dropdown-Liste wählen. Wenn die Funktion zwei Datensätze verwendet, wählen Sie den zweiten Datensatz aus der Dropdown-Liste G2.
Seite 46
dar. 2. Averaging Die Mittelwertfunktion ersetzt jeden Punkt mit dem Mittelwert über n angrenzende Punkte zu beiden Seiten des ursprünglichen Punktes. n =5 n =11 n =41 Geringe Mittelwertbildung: , mittlere Mittelwertbildung: , starke Mittelwertbildung: 3. Functions - Funktionen In den folgenden Gleichungen stehen G und G für die Datensätze, C und C...
Seite 47
C G C G y = Divide 22 11 Die entstehende Kurve ist das Divisionsergebnis der beiden Datensätze. Envelope (lower) Untere Hüllkurve für G mit einer Toleranz von C Punkten. Zeichnet eine Linie ein, die die Minimumwerte eines Datensatzes verbindet. Die Toleranz definiert den Mindestabstand (als Anzahl der Messwerte) zwischen zwei Minima.
Reciprocal y (1/X) Zeichnet eine Kurve mit den Kehrwerten des Datensatzes. y Sine sin( Zeichnet eine Kurve mit dem Sinus eines Datensatzes. Das Argument muss im Bogenmaß angegeben werden. y Square (X Zeichnet eine Kurve mit den quadrierten Werten eines Datensatzes. y ...
Seite 49
Open Öffnet ein gespeichertes Projekt Save Speichert das Projekt Save Projekt sichern Print Wählt die Druckoptionen Beginnt eine Datenaufzeichnungs-Session. Klicken Sie auf den Abwärtspfeil, um die Aufzeichnungsart zu wählen. Stop Stoppt die Aufzeichnung Download Lädt die Daten der letzten Datenaufzeichnungs-Session herunter Setup Öffnet das Setup-Dialogfeld Meter setup...
Seite 50
2.8.2. Grafiksymbolleiste Zoom in Vergrößern der Darstellung um einen gewählten Punkt herum in einem gewählten Bereich Zoom out Macht den letzten Zoom out Vergrößerungsschritt rückgängig Autoscale Automatische Skalierung, um alle Daten anzuzeigen Zoom to selection Vergrößern der Darstellung in einem gewählten Bereich Verschiebt beim Zoomen die Grafik in allen Richtungen More smoothing Gewählte Kurve stärker glätten...
Es ist kein serieller C-Port verfügbar. DAQPRO und DaqLab zeigen eine Der DAQPRO misst eine Spannung von mehr als 5 V in einem Warnmeldung an: ―Illegal sensor‖ der folgenden Eingangsbereiche: 50 mV, TCK, TCJ, TCT, PT 100 oder NTC...
Kapitel 4 Technische Daten DAQPRO Eingänge differentielle Eingänge für jeden Kanal separat einstellbar auf: 0-24 mA, 0-50 mV, 0-10 V, NTC, Pt100, Thermoelement, Impulszähler (nur Eingang 1), Frequenz (nur Eingang 1) und anwenderdefinierte Sensoren Eingangsarten 0 – 24 mA Bereich 0 bis 24 mA Auflösung 0,47 µA...
Seite 53
Thermoelement Typ T Bereich -200 bis 400 °C Auflösung 0,1°C (1µV) Genauigkeit -200 – -50 °C Vergleichsstellenkomp.: ±0,3°C Impulszäher (nur Eingang) Nulldurchgangsdetektor Optokoppler-Schnittstelle Bereich 0 bis 65.000 Impulse Auflösung 1 Impuls Frequenzbereich 0 bis 25 Hz Eingangssignal 0 – 5V Eingangsimpedanz 470Ω...
Onlineabfrage und Anzeige der Daten in Echtzeit Einstellungsassistent für den DAQPRO Definieren von bis zu 20 eigenen Sensoren im DAQPRO Anzeige der Einheit von eigenen Sensoren am Logger Kalibrierung des DAQPRO per Software Dokumentation und Archivierung ...
Abbildung18: Dialogfeld für die Nullpunktkalibrierung................47 Abbildung19: Dialogfeld zum Definieren eigener Sensoren..............48 Abbildung20: Dialogfeld zur Einrichtung der Kommunikation ..............48 Abbildung21: Analyseassistent – Kurvenanpassung ................51 Abbildung22: Analyseassistent – Mittelwertbildung ................52 Abbildung23: Analyseassistent – Funktionen..................52 Anhang: Vereinfachte Schaltbilder 0 bis 10V 0 bis 24mA 2 Pt100 mit 2-Leiteranschluss 100 Pt100 mit 3-Leiteranschluss NTC Interner NTC...
Seite 56
Thermoelemente Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
