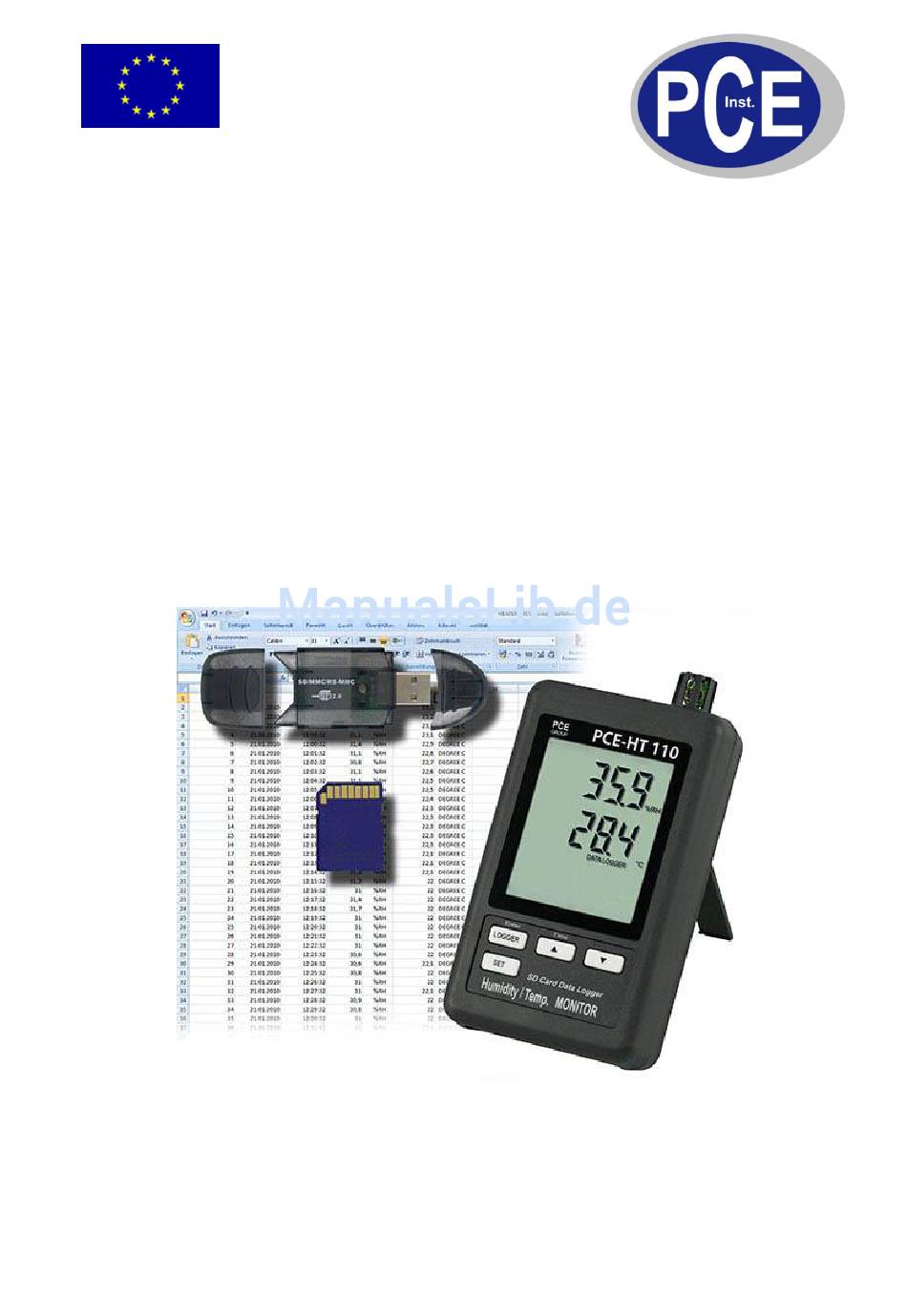

Bedienungsanleitung

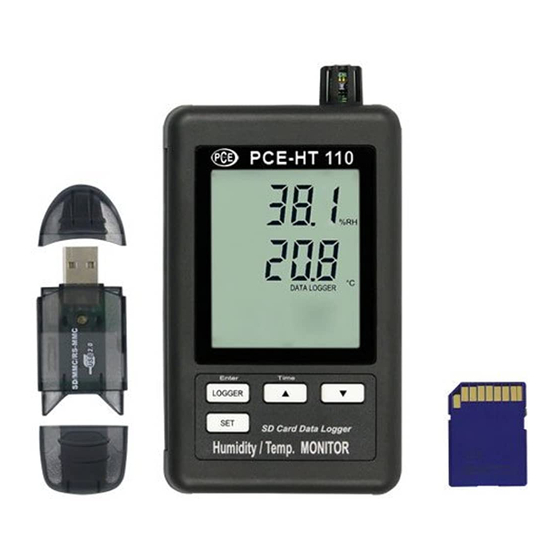

Temperatur / Feuchte-Datenlogger PCE-HT110
Version 1.1
10.10.2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments PCE-HT110

Inhaltszusammenfassung für PCE Instruments PCE-HT110

  • Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Temperatur / Feuchte-Datenlogger PCE-HT110 Version 1.1 10.10.2011...

  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 6 Messvorgang ..........................6 Datenlogger ..........................6 Speichern von Daten der SD-Karte auf dem Computer (EXCEL-Software) .........7 Erweiterte Einstellungen (Setting) ....................7 RS232-Schnittstelle ........................9 Wartung und Reinigung ..................

  • Seite 3: Einleitung

    RS-232-Schnittstelle zur Verfügung. Die Daten können, ohne weitere Software, mit EXCEL ausgewertet und in Diagrammen dargestellt werden. Die interne Uhr mit Datum erlaubt dem Benutzer eine genaue Zuordnung der Ereignisse. Lieferumfang 1 x Messgerät PCE-HT110 1 x Aufhängung für Messgerät 1 x Bedienungsanleitung Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch.

  • Seite 4: Spezifikationen

    BETRIEBSANLEITUNG www.warensortiment.de Wenn die Batterie leer ist, (wird z. B. durch den Batterieindikator angezeigt) darf das Messgerät nicht mehr verwendet werden, da durch falsche Messwerte lebensgefährliche Situationen entstehen können. Nachdem wieder volle Batterien eingesetzt wurden, darf der Messbetrieb fortgesetzt werden. Vor jedem Einsatz bitte das Messgerät durch das Messen einer bekannten Größe überprüfen.

  • Seite 5: Gerätebeschreibung

    BETRIEBSANLEITUNG www.warensortiment.de Auflösung 0,1 % r.F. ≥ 70 % r.F. : ± (3 % des Wertes + 1 % r.F.) Genauigkeit < 70 % r.F. : ± 3 % r.F. Elektrische Spezifikationen - Temperatur Messbereich 0 °C ... 50 °C, 32 °F ... 122 °F Auflösung 0,1 °...

  • Seite 6: Betriebsanleitung

    BETRIEBSANLEITUNG www.warensortiment.de (14) Anschluss für Netzgerät (15) Aufhängung (mit Klebefläche) Betriebsanleitung Messvorgang 1. Legen Sie die Batterien in das Gerät ein (Hinweise hierzu aus Kapitel 6.1 beachten). 2. Im Display werden beide vom Sensor erfassten Werte (Feuchte und Temperatur) angezeigt. Datenlogger Vorbereitende Tätigkeiten für das Logging: 1.

  • Seite 7: Speichern Von Daten Der Sd-Karte Auf Dem Computer (Excel-Software)

    BETRIEBSANLEITUNG www.warensortiment.de Die Datenpfade entsprechen also folgendem Schema: HTC01\ HTC01001.xls HTC01002.xls ......HTC01099.xls HTC02\ HTC02001.xls HTC02002.xls ......HTC02099.xls HTCXX\ ..........Hinweis: Der maximale Wert für „XX“ beträgt 10. Speichern von Daten der SD-Karte auf dem Computer (EXCEL-Software) 1. Nachdem die Logging-Funktion ordnungsgemäß beendet wurde, ziehen Sie die SD-Karte aus dem Messgerät heraus.
  • Seite 8 BETRIEBSANLEITUNG www.warensortiment.de Formatierung der Speicherkarte Hinweis: Durch eine Formatierung gehen alle auf der Karte vorhandenen Daten verloren! Wenn im Display „Sd F“ angezeigt wird: 1. Nutzen Sie die Pfeiltasten um die Einstellung auf „yES“ oder „no“ vorzunehmen. yES = Formatiere die Speicherkarte no = Formatiere die Speicherkarte nicht 2.

  • Seite 9: Rs232-Schnittstelle

    BETRIEBSANLEITUNG www.warensortiment.de Ein- und ausschalten der RS232-Schnittstelle Wenn im Display „rS232“ angezeigt wird: 1. Nutzen Sie die Pfeiltasten um die Einstellung auf „yES“ oder „no“ vorzunehmen. yES = Es wird ein Signal an der RS-232-Schnittstelle ausgegeben no = Es wird kein Signal an der RS-232-Schnittstelle ausgegeben 2.

  • Seite 10: Wartung Und Reinigung

    BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Batteriewechsel Warnung: Um Fehlmessungen und daraus resultierende Verletzungen zu verhindern, wechseln Sie die Batterien sobald das Batterie-Symbol links im Display erscheint. Zum Wechsel entfernen Sie die Verschlussschraube (10) der Batteriefachabdeckung (9) und nehmen die Abdeckung vom Batteriefach weg. Tauschen Sie die sechs Batterien gegen typgleiche und montieren Sie die Abdeckung wieder.
