Schließen Sie den Einzelleiter an die (+)-Klemme des ersten Eingangs an und die Masseleiter an die (-)-Klemmen der
beiden Eingänge. Abbildung 3 zeigt die Verdrahtung von Pt100 mit 3-Leiteranschluss am Beispiel von Eingang 1 und
Eingang 5:

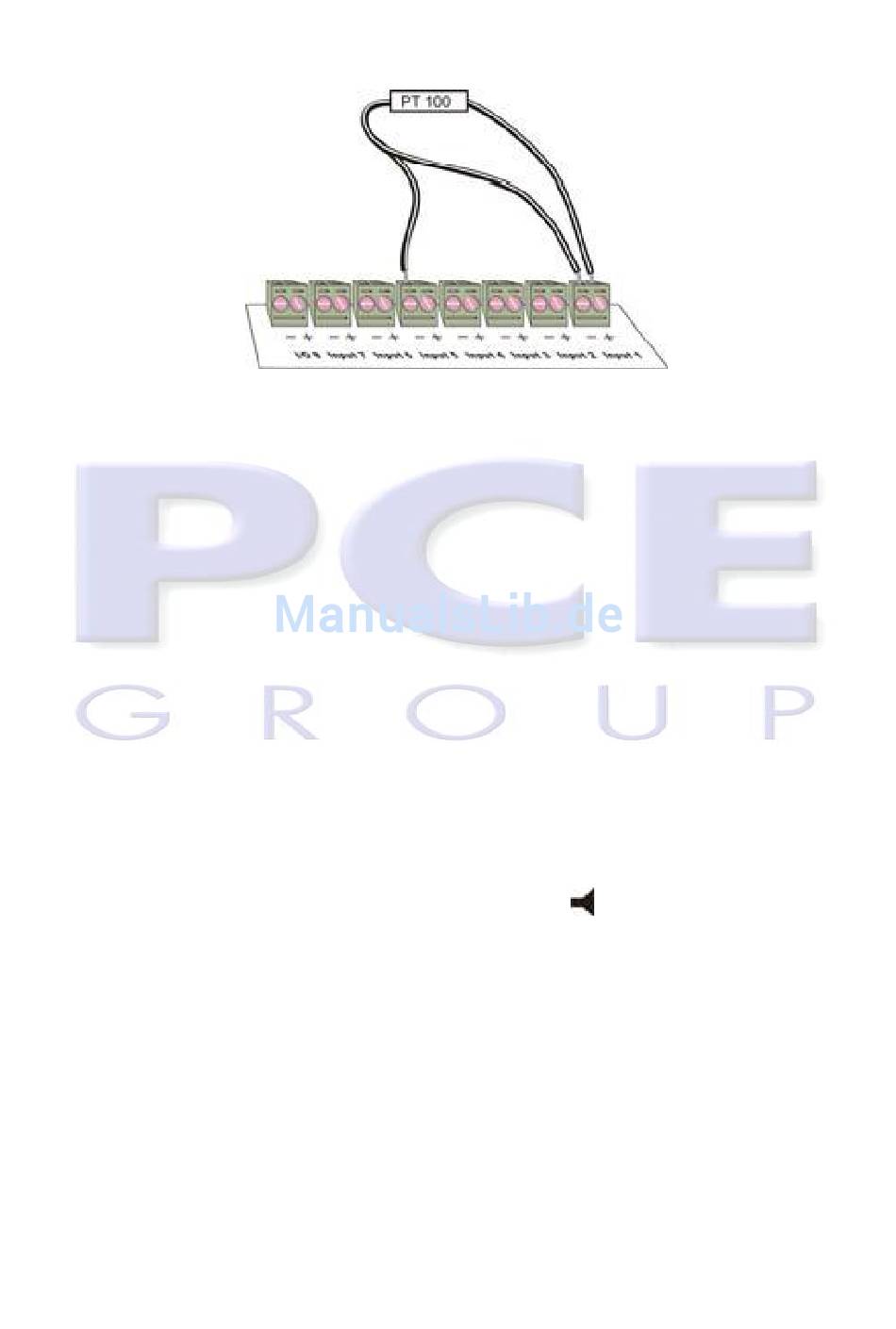

Abbildung 3: Pt100 mit 3-Leiteranschluss
Wenn Pt100 mit 3-Leiteranschluss verwendet werden, können die Eingänge 5 bis 8 nicht für andere Sensoren benutzt werden,
d.h. der DAQPRO stellt dann insgesamt 4 Pt100-Kanäle bereit.
Sensorprüfung
Nach Beginn der Aufzeichnung prüft der DAQPRO, ob die Sensoreinstellung eines gegebenen Kanals mit dem
angeschlossenen Sensor übereinstimmt. Ist dies nicht der Fall, schaltet der DAQPRO den entsprechenden Eingang ab und zeigt
einen Warnhinweis an: ―Illegal Sensor‖ (s. „Anleitung zur Fehlersuche― auf Seite 86).
1.1.4. Anwenderdefinierte Sensoren
Der Datenlogger stellt ein einfaches Werkzeug bereit, um bis zu 20 eigene Sensoren zu definieren. Damit kann praktisch jeder
beliebige Aufnehmer mit 0 – 10 V oder 0 – 24 mA angeschlossen und auf aussagefähige technische Einheiten skaliert werden.
Die Sensordefinitionen werden im Speicher des Datenloggers abgelegt und zur Sensorliste hinzugefügt. Die Messwerte des
Sensors werden dann sowohl auf dem Display des DAQPRO als auch in der DaqLab-Software in der definierten Einheit
angezeigt.
Weitere Informationen über das Definieren eigener Sensoren finden Sie im Abschnitt 2.5.9 auf Seite 68. Zur
Weiterverarbeitung der Messwerte können Sie auch den Analyse-Assistenten verwenden (s. Seite 73).
1.1.5. Alarme
Für jeden Eingang können Hi- und Lo-Alarmsollwerte eingerichtet werden.
Wenn ein Alarm auftritt, zeigt der DAQPRO ein kleines Alarmsymbol
neben dem Messwert dar und kann
den Alarm über den Ausgang melden.
Zur Anzeige von Alarmwarnungen in Echtzeit muss der DAQPRO auf die numerische Datenanzeige
eingestellt sein (s. Seite 20).
Weitere Informationen zur Einstellung der Alarmgrenzwerte und Aktivierung des Alarmausgangs finden Sie in
Abschnitt 2.5.1.2 auf Seite 54.
1.1.6. Alarmausgang
Über den Alarmausgang kann der DAQPRO eine externe Vorrichtung betätigen, z. B. eine Hupe ansteuern
oder Warnlichter (oder auch einen Ofen) einschalten.
Schließen Sie die Steuerspannung für die Alarmvorrichtung, die Sie schalten möchten, an die Schraubklemme von
I/O–8 an. Achten Sie beim Anschluss der externen Spannung auf die korrekte Polarität wie in Abbildung 4 gezeigt.
