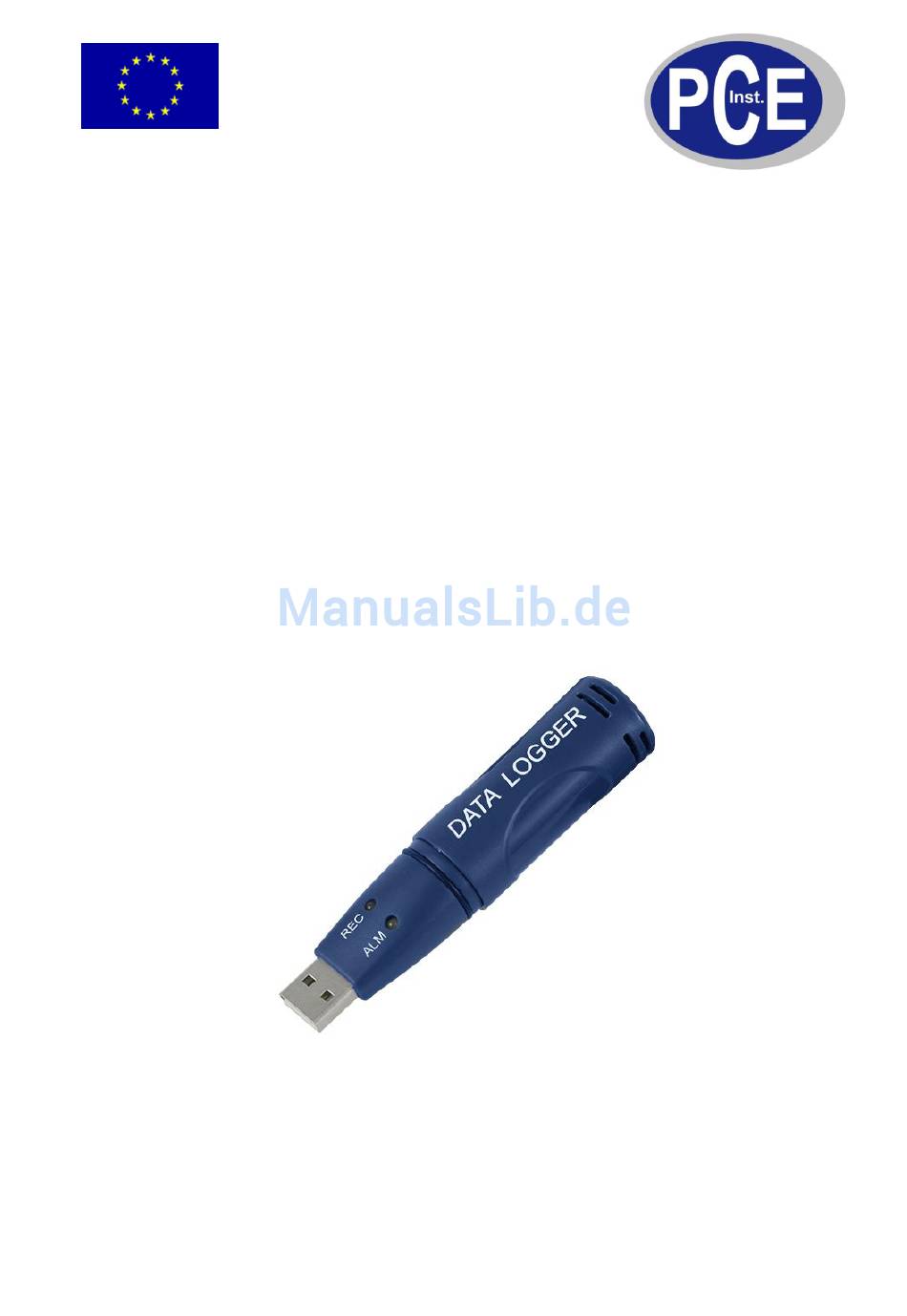

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Klimalogger PCE-HT 71 Version 1.1 10.06.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Eigenschaften ..........................3 Sicherheit ......................... 3 Beschreibung ......................3 Bedeutung der LEDs ....................4 Technische Daten..................... 5 Datalogger Software ....................6 Installation ............................6 Datalogger Menü ..........................6 Datenlogger konfigurieren ......................7 Datendownload .......................... -
Seite 3: Einleitung

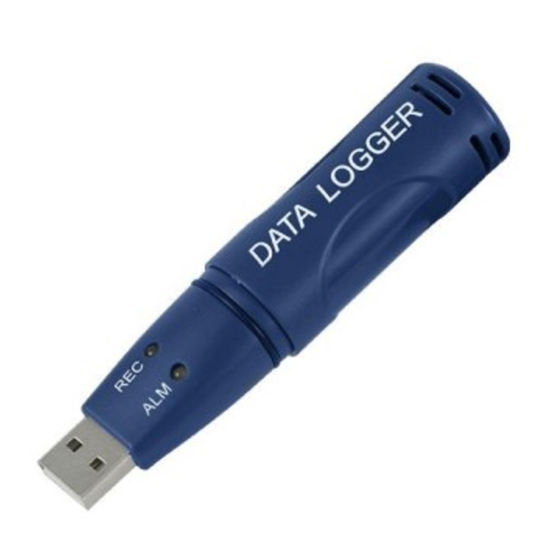

BETRIEBSANLEITUNG www.warensortiment.de Einleitung Der PCE-HT71 ist ein autarker Mini-Datenlogger im Stiftformat mit internen Sensoren für Temperatur und Luftfeuchtigkeit. Der Logger eignet sich ideal für eine Langzeitüberwachung in Wohn- und Lagerräumen, im Labor, beim Transport im LKW oder Container u.v.m. Über die mitgelieferte Software wird der Logger am PC sowohl programmiert (Intervall und Datenmenge) als auch der Datenspeicher ausgelesen. -
Seite 4: Bedeutung Der Leds
BETRIEBSANLEITUNG www.warensortiment.de Bedeutung der LEDs Um Batteriekapazität zu sparen, kann der Blinkzyklus der LEDs mit Hilfe der Software von 10 Sekunden auf 20 bzw. 30 Sekunden umgestellt werden. Um Batteriekapazität zu sparen, können die Warn LEDs für Temperatur und Feuchte mithilfe der Software ausgeschaltet werden. -
Seite 5: Technische Daten
BETRIEBSANLEITUNG www.warensortiment.de **** Bei zu niedriger Batteriespannung werden alle Aufnahmen automatisch gestoppt. Die gespeicherten Daten gehen aber dadurch nicht verloren! Nach dem Wechsel der Batterie können diese gespeicherten Daten mit Hilfe der Software ausgelesen und der Logger neu gestartet werden. ***** Um die manuelle Startfunktion des Loggers zu nutzen, schließen sie den Logger an Ihren PC an, öffnen die Software und klicken auf Logger Settings. -
Seite 6: Datalogger Software
BETRIEBSANLEITUNG www.warensortiment.de Datalogger Software Installation Installieren der Software / USB-Treiber 1. Den Datenlogger an einen USB-Port einstecken und die CD in das CD Laufwerk Ihres Rechners einlegen 2. Starten Sie „SETUPGUIDE.EXE“ und wählen Sie das Installations-Verzeichnis aus 3. Nach der Software Installation, wird der USB-Treiber für den Datenlogger installiert 4. -
Seite 7: Datenlogger Konfigurieren
BETRIEBSANLEITUNG www.warensortiment.de Datenlogger konfigurieren Die Uhrzeit in dem Feld Aktuelle Uhrzeit, wird automatisch von Ihrem PC übernommen. Der Logger kann manuell per Knopfdruck (Manuell) oder direkt nach der Konfiguration (Automatisch) gestartet werden. Bei Automatisch beginnt der Logger mit der Aufzeichnung sobald Sie auf Übernehmen klicken. Wenn Sie jedoch den Datenlogger zu einem bestimmten Ort transportieren müssen, eignet sich der Manuelle-Start. -
Seite 8: Graph Fenster
BETRIEBSANLEITUNG www.warensortiment.de Graph Fenster In dem „Datalogger Graph“ wird Ihnen ihre Messung als Graph mit den eingestellten Ober- und Untergrenzen angezeigt. Das Datum und die Uhrzeit werden auf der x-Achse angezeigt. Auf der y-Achse werden die Temperatur und die relative Luftfeuchte dargestellt. Sie können einen Ausschnitt vergrößern, indem Sie mit der Maus einen Bereich im Graphen auswählen. -
Seite 9: Batteriewechsel
BETRIEBSANLEITUNG www.warensortiment.de Batteriewechsel Nutzen sie nur 3.6V Lithium Batterien. Bevor sie die Batterie Wechseln, entfernen sie das Gerät vom PC. Befolgenden Sie untenstehende Anweisung sowie bildliche Beschreibung für den Austausch der Batterie 1. mit einem dünnen Werkzeug (am besten einem kleinen Schraubendreher), drücken sie den Schnappverschluss nach innen und öffnen das Gehäuse in Pfeilrichtung.
