B.2 Pin-Belegungen des
Netzwerkanschlusses NET MGT
Der Netzwerkverwaltungsanschluss NET MGT ist ein RJ-45-Anschluss auf der
Hauptplatine. Er ist von der Rückseite des Systems aus zugänglich. Dieser Anschluss
muss vor der Verwendung konfiguiert werden.

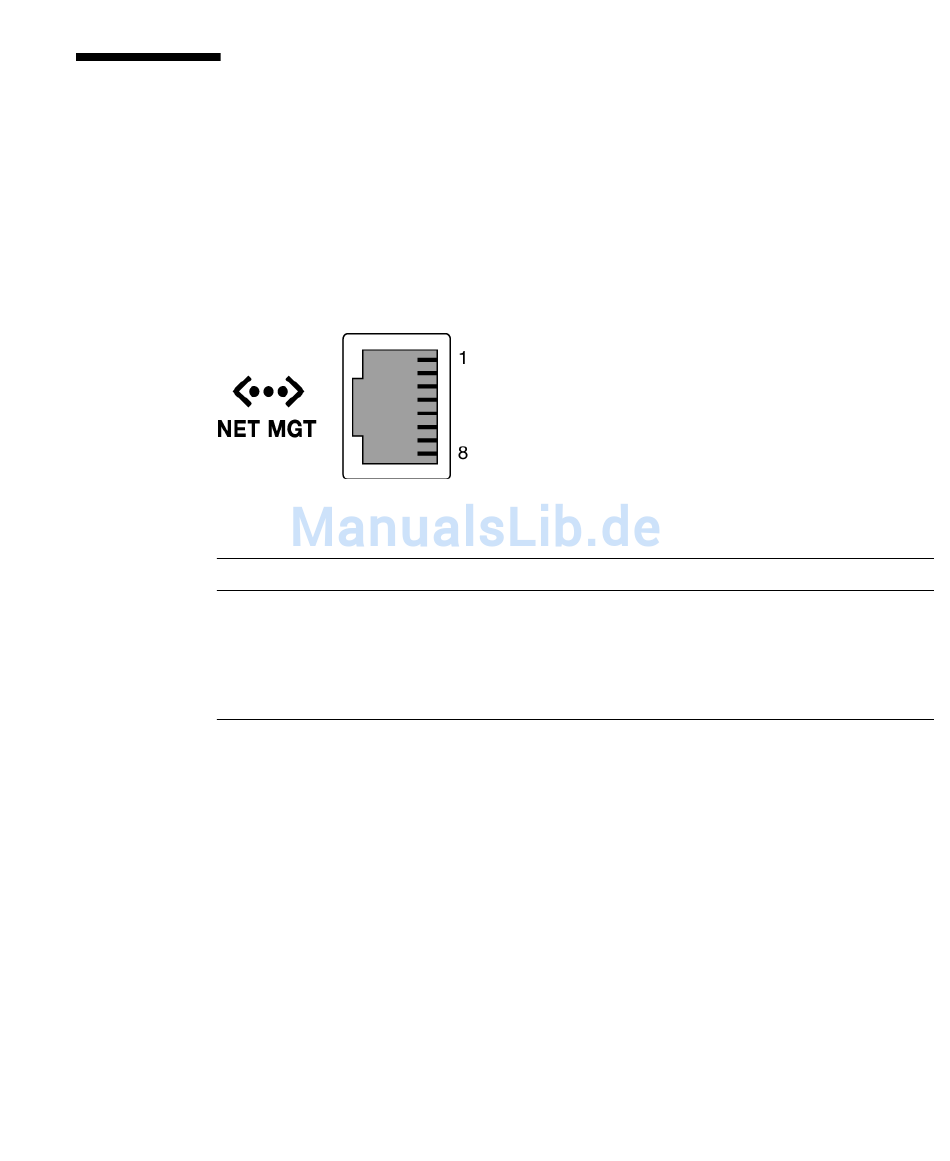

ABBILDUNG B-2
TABELLE B-2
Pin
1
2
3
4
Netzwerkanschluss NET MGT
Signale des Netzwerkanschlusses NET MGT
Signalbeschreibung
Transmit Data + (Sendedaten)
Transmit Data – (Sendedaten)
Receive Data + (Empfangsdaten)
Common Mode Termination
Pin Signalbeschreibung
5 Common Mode Termination
6 Receive Data – (Empfangsdaten)
7 Common Mode Termination
8 Common Mode Termination
Anhang B Pin-Belegung der Anschlüsse B-3
