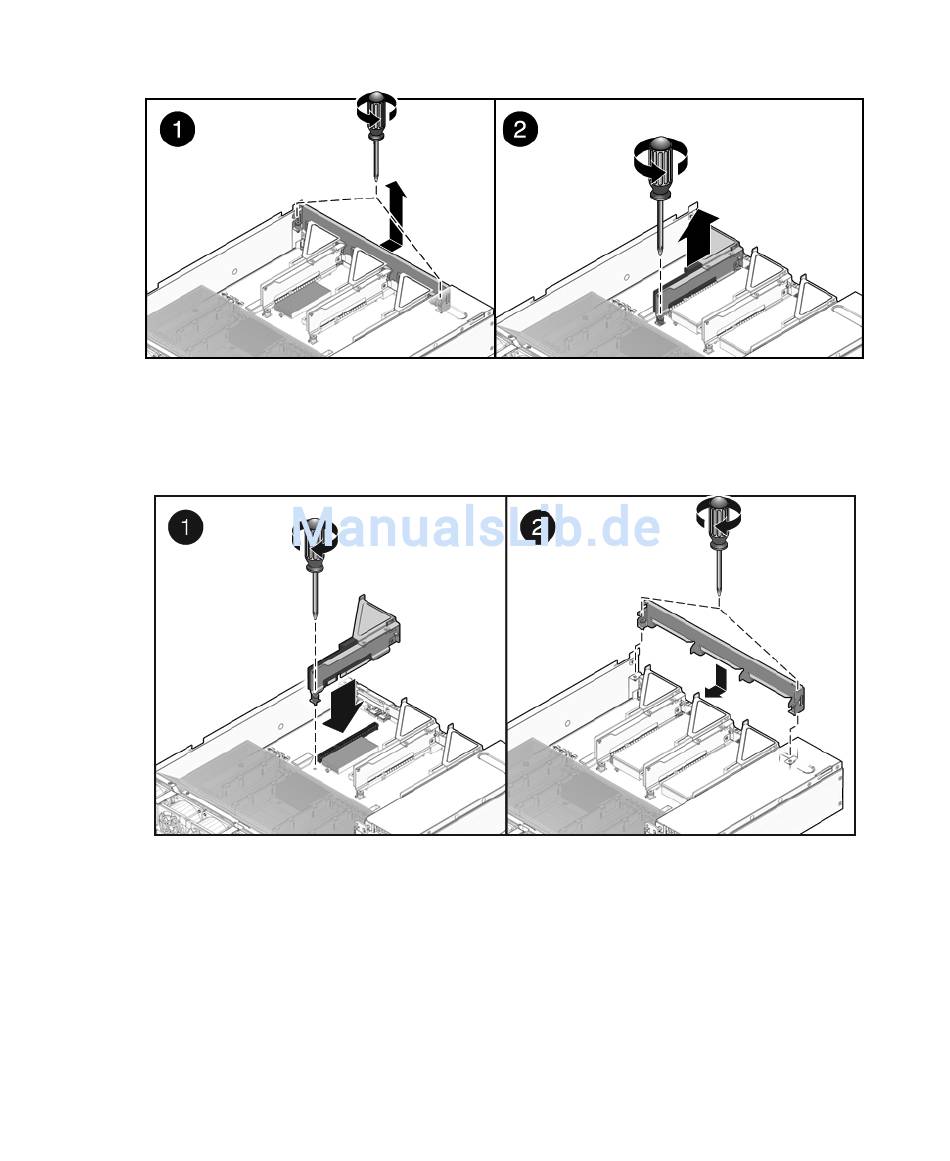

Ausbauen einer PCIe-/XAUI-Riser-Karte (Sun SPARC Enterprise T5140)
ABBILDUNG 5-11
Ausbauen einer PCIe-/XAUI-Riser-Karte (Sun SPARC Enterprise T5240)
ABBILDUNG 5-12
8. Lösen Sie die unverlierbare Schraube, mit der die Riser-Karte an der
Hauptplatine befestigt ist.
9. Heben Sie die Riser-Karte nach oben aus dem System.
Die Riser-Karte und alle daran angeschlossenen PCIe-/XAUI-Karten bilden eine
Baugruppe und müssen zusammen ausgebaut werden.
Kapitel 5 Wartungsarbeiten an Bauteilen der Hauptplatine
5-31
