4.2.1

10/100/1000BASE-T-Ports

Für die Ethernet-Uplink-Ports 10/100/1000BASE-T für Fabric (Extended) Gigabit-
Ethernet und Basis am Switch werden Anschlüsse des Standards RJ-45 verwendet.
Der 10/100/1000BASE-T-Basis-Port hat die Portnummer 17 im Basisnetzwerk. Dabei
schließen sich dieser Port und der zweite ShMC-Port gegenseitig aus, d. h. bei
Verwendung des ShMC-Uplink-Ports wird dieser mit dem zweiten ShMC-Port und
nicht mit der Frontplatine des Switches verbunden.
Der Fabric Gigabit-Ethernet 10/100/1000BASE-T-Port hat die Portnummer 16 im
Extended-Netzwerk.

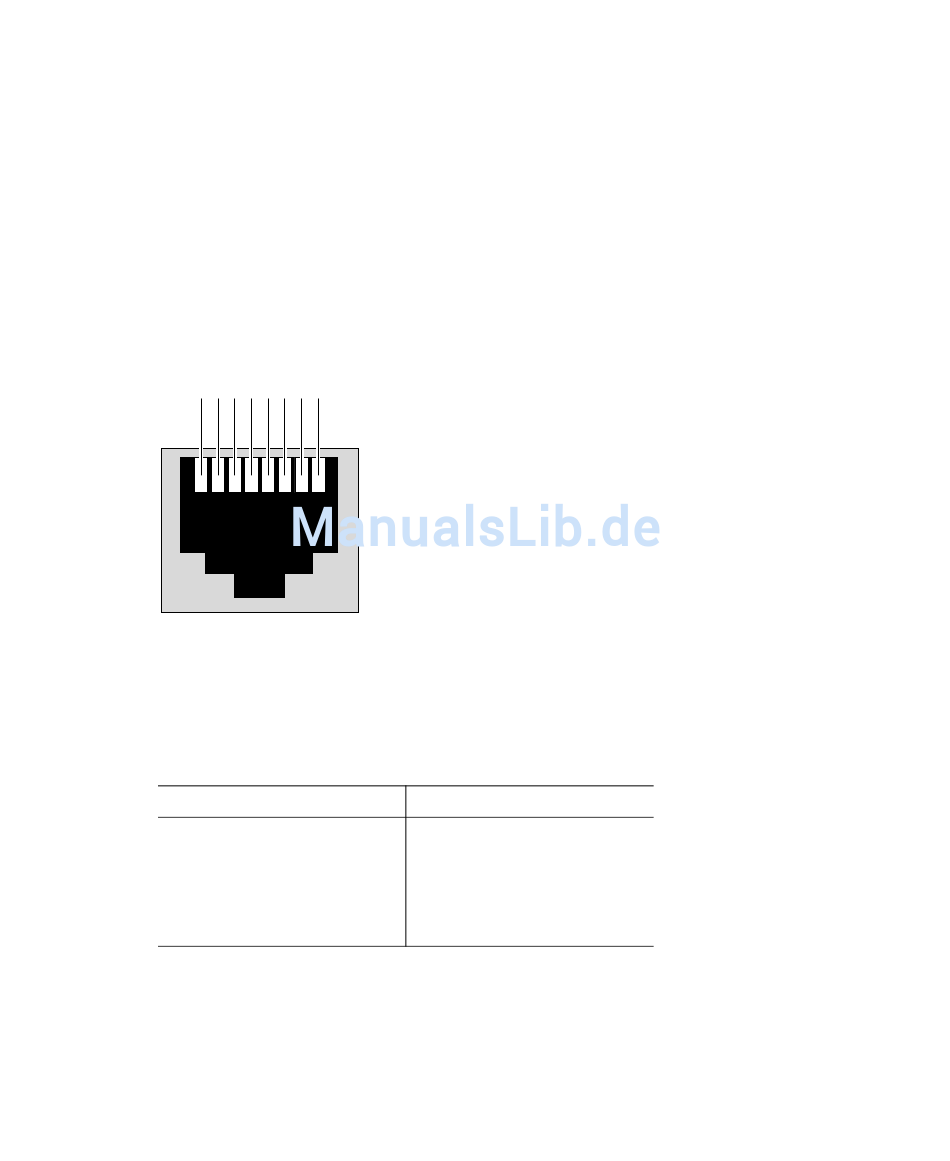

ABBILDUNG 4-7

1 2 3 4 5 6 7 8
ABBILDUNG 4-7

TABELLE 4-7

TABELLE 4-7
Pin-Nr.
1
2
3
4
4-12 Netra CT 900 Server Installationshandbuch • Januar 2007
zeigt die Pin-Belegung für die 10/100/1000BASE-T-Ports.
Darstellung der Anschlüsse des 10/100/1000BASE-T-Ports
führt die an den 10/100/1000BASE-T-Ports anliegenden Signale auf.
Pin-Belegung der 10/100/1000BASE-T-Ports
Signal Pin-Nr.
MDI_0+ 5
MDI_0- 6
MDI_1+ 7
MDI_2+ 8
Signal
MDI_2-
MDI_1-
MDI_3+
MDI_3-
