Einbauen einer PCIe-/XAUI-Riser-Karte (Sun SPARC Enterprise T5240)

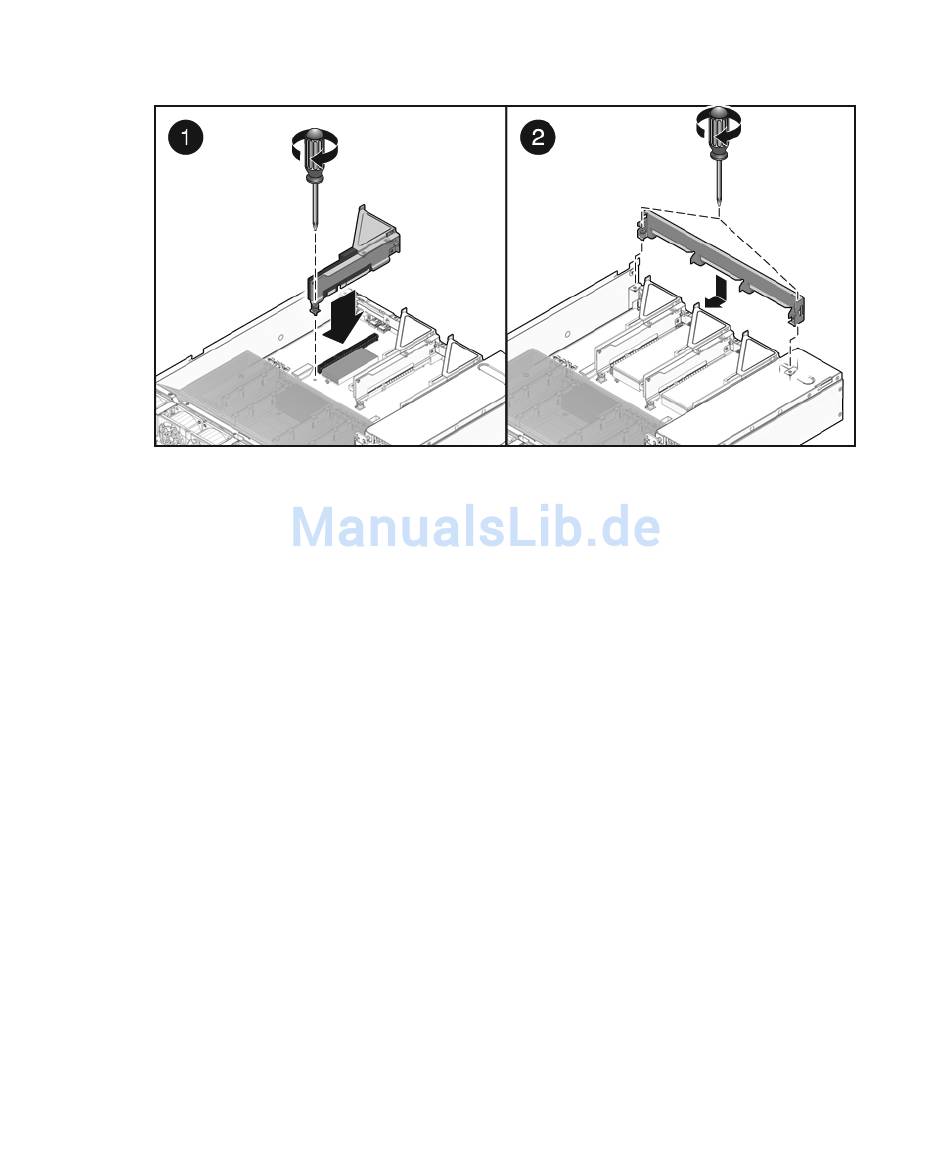

ABBILDUNG 5-14
4. Bauen Sie die PCI-Querstrebe ein.
Schieben Sie die Querstrebe nach vorne über die PCIe-/XAUI-Riser-Karten.
Vergewissern Sie sich, dass die Querstrebe in die Abstandsstücke an beiden
Seiten der Gehäuserückseite greift.
5. Ziehen Sie die beiden unverlierbaren Kreuzschlitzschrauben an, um die
ausbaubare PCI-Querstrebe am Gehäuse zu befestigen.
6. Bringen Sie die obere Abdeckung an.
Näheres dazu finden Sie in
auf Seite 7-2.
7. Schieben Sie den Server in das Rack.
Näheres dazu finden Sie in
normale Position", auf Seite
8. Schließen Sie alle Datenkabel an, die Sie für die Wartungsarbeiten an den
PCIe-/XAUI-Karten gelöst hatten.
9. Schließen Sie alle Netzkabel an.
Näheres dazu finden Sie in
Server", auf Seite
Abschnitt 7.1, „Anbringen der oberen Abdeckung",
Abschnitt 7.3, „Zurückschieben des Servers in die
7-4.
Abschnitt 7.4, „Anschließen der Netzkabel an den
7-5.
Kapitel 5 Wartungsarbeiten an Bauteilen der Hauptplatine 5-33
