Ethernet-Schnittstelle
Bei der Twisted-Pair-Ethernet-Schnittstelle handelt es sich um einen R-J45-
Anschluss. Der Regler schaltet automatisch zwischen 10BASE-T und 100 BASE-T
um.
1

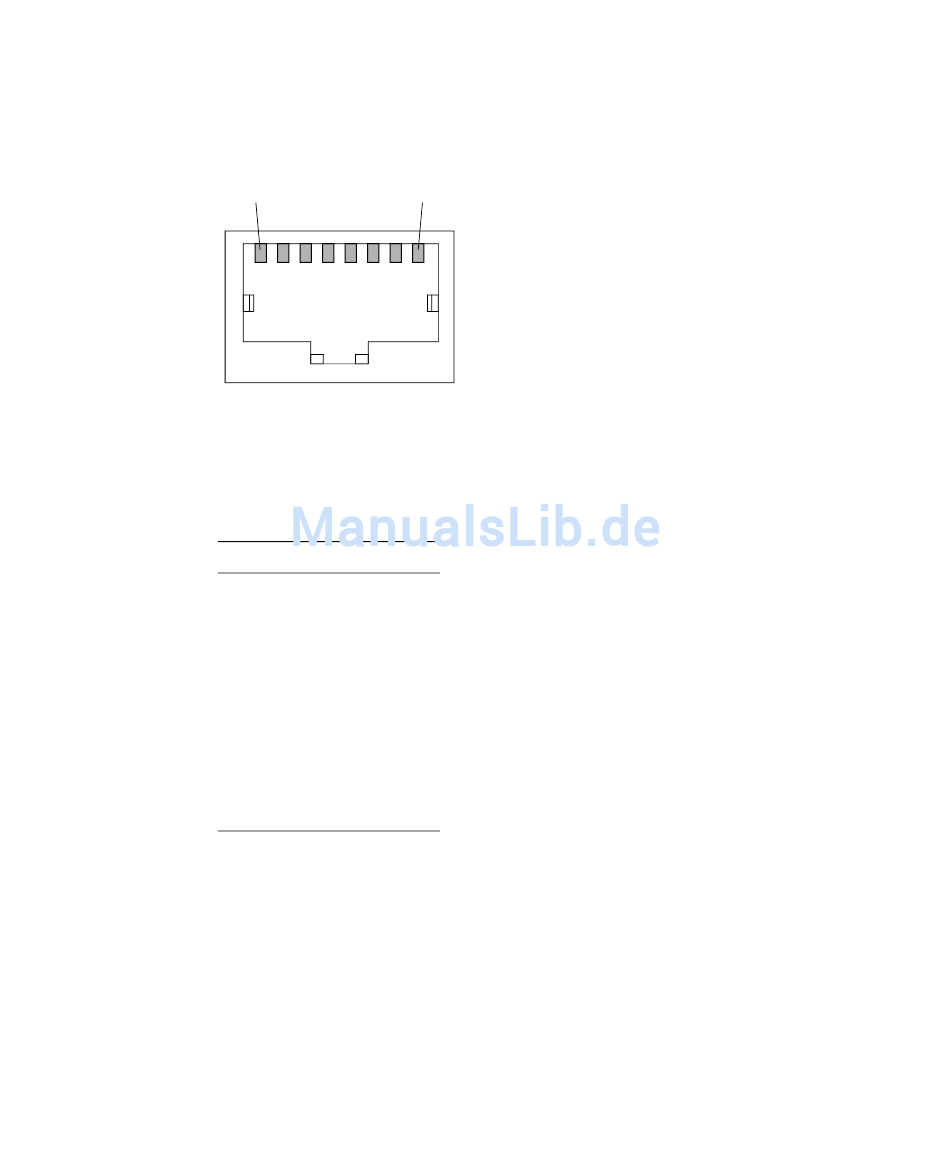

RJ-45-Ethernet-Schnittstelle
ABBILDUNG 5-4
Pin-Belegung der Ethernet-Schnittstelle, CPU-Karte (J2301)
TABELLE 5-3
Pin
Beschreibung
1
TXD+
2
TXD-
3
RXD+
4
nicht belegt
5
nicht belegt
6
RXD-
7
nicht belegt
8
nicht belegt
8
