B.4 Pin-Belegung der USB-Anschlüsse
Zwei USB-Anschlüsse (Universal Serial Bus) sind übereinander auf der Hauptplatine
angeordnet. Sie sind von der Rückseite des Systems aus zugänglich.

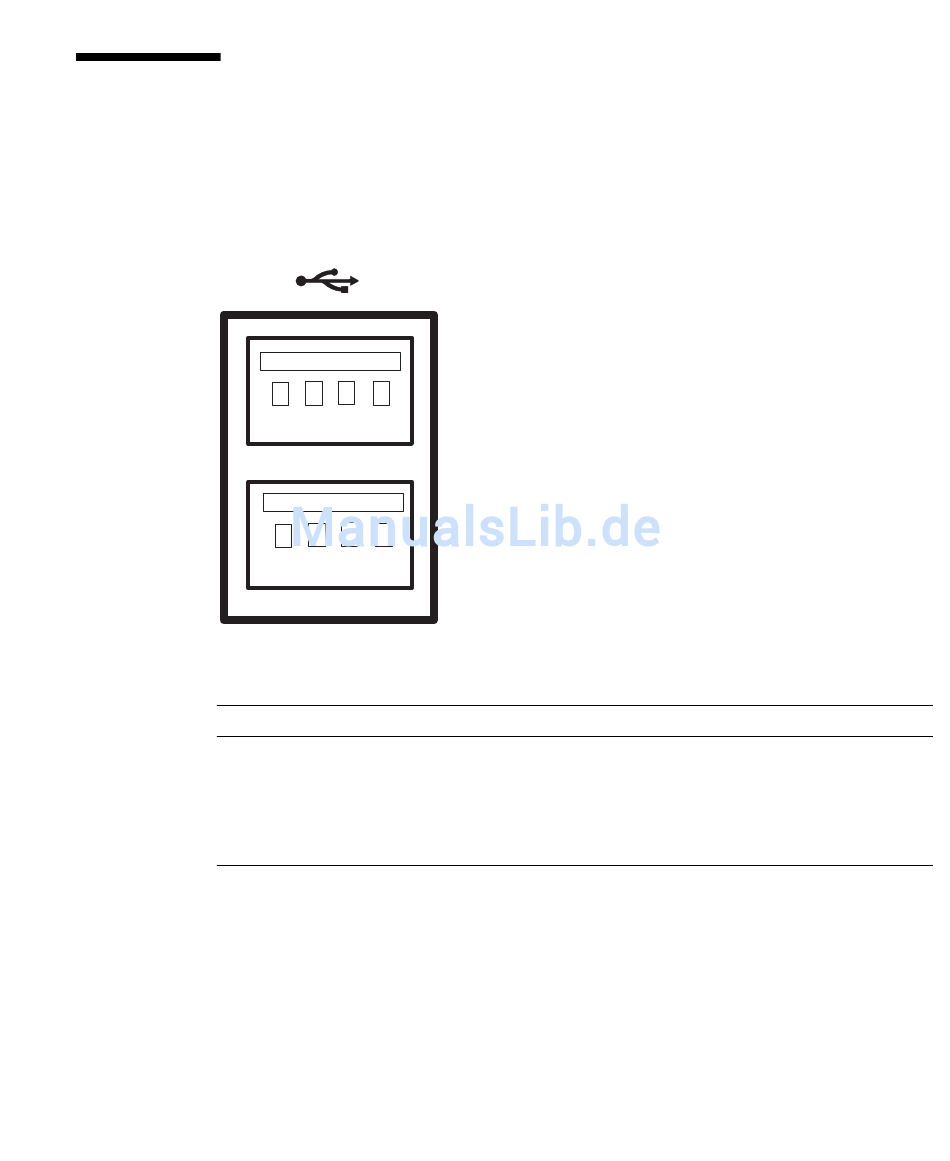

ABBILDUNG B-4
TABELLE B-4
Pin
A1
A2
A3
A4
USB-Anschluss
USB3
4
2 3
1
B
USB2
2 3 4
1
A
Signale des USB-Anschlusses
Signalbeschreibung
+5 V (mit Sicherung)
USB0/1-
USB0/1+
Schutzerde
Pin Signalbeschreibung
B1 +5 V (mit Sicherung)
B2 USB2/3-
B3 USB2/3+
B4 Schutzerde
Anhang B Pin-Belegung der Anschlüsse B-5
