B.3 Pin-Belegungen des seriellen
Anschlusses
Der serielle Anschluss (TTYA) ist ein 9-poliger Anschluss vom Typ D. Er ist von der
Rückseite des Systems aus zugänglich.

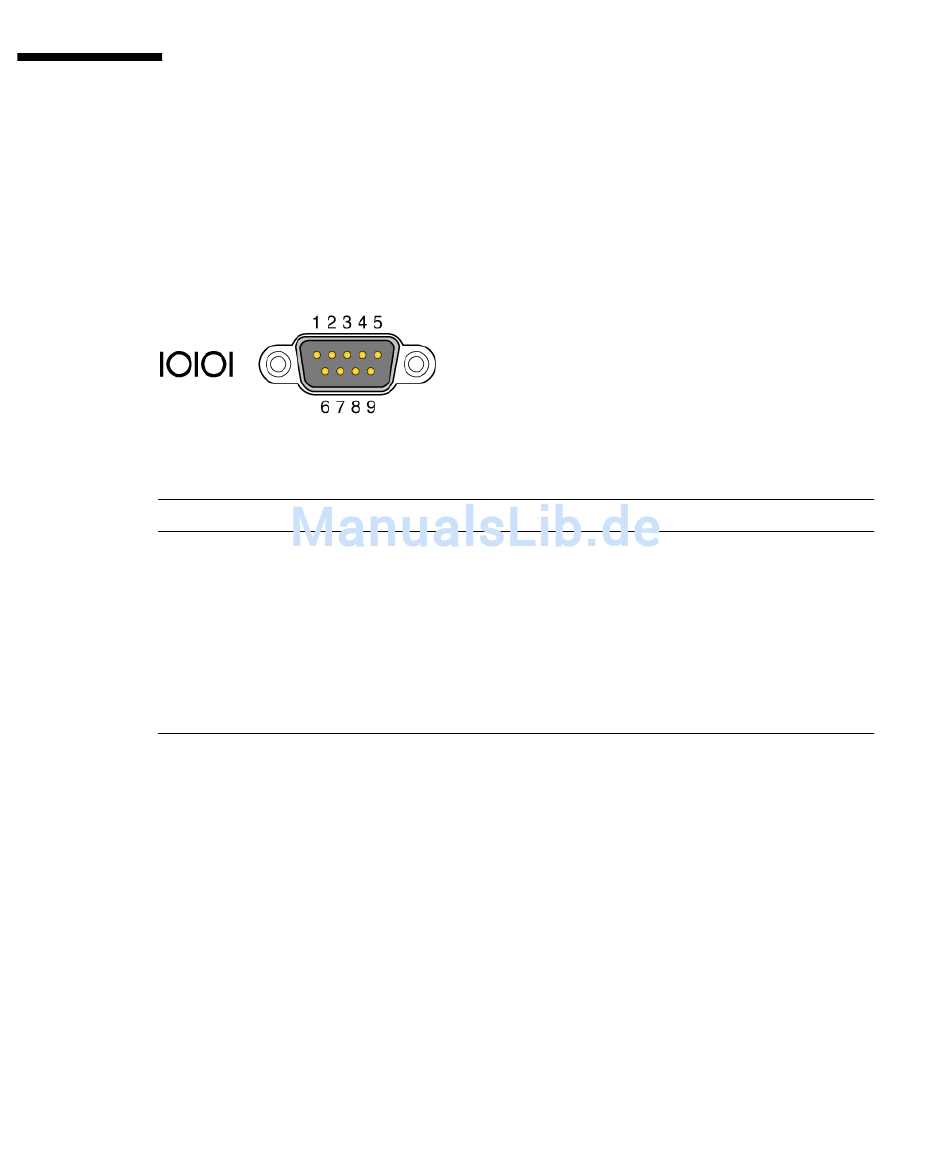

ABBILDUNG B-3
TABELLE B-3
Pin
1
2
3
4
5
B-4 Sun SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008
Serieller Anschluss
Signale des seriellen Anschlusses
Signalbeschreibung
Data Carrier Detect
(Empfangssignalpegel)
Receive Data (Empfangsdaten)
Transmit Data (Sendedaten)
Data Terminal Ready (Endgerät
betriebsbereit)
Schutzerde
Pin Signalbeschreibung
6 Data Set Ready (Betriebsbereitschaft)
7 Request to Send (Sendeteil einschalten)
8 Clear to Send (Sendebereitschaft)
9 Ring Indicate (Ankommender Ruf)
