Abbildung - Sun Microsystems Sparc Enterprise T5240 Wartungshandbuch

Bei einigen Systemkonfigurationen werden zusätzliche FB-DIMMs auf einer
Mezzanin-Hauptspeicherbaugruppe unterstützt, wie in
24 FB-DIMMs (Gruppe 1,2, 3 und 4) (maximal bestückte Hauptplatine + 8 FB-
■
DIMM-Steckplätze in der Mezzanin-Hauptspeicherbaugruppe)
32 FB-DIMMs (Gruppe 1,2, 3, 4 und 5) (maximal bestückte Hauptplatine +
■
maximal bestückte Mezzanin-Hauptspeicherbaugruppe)

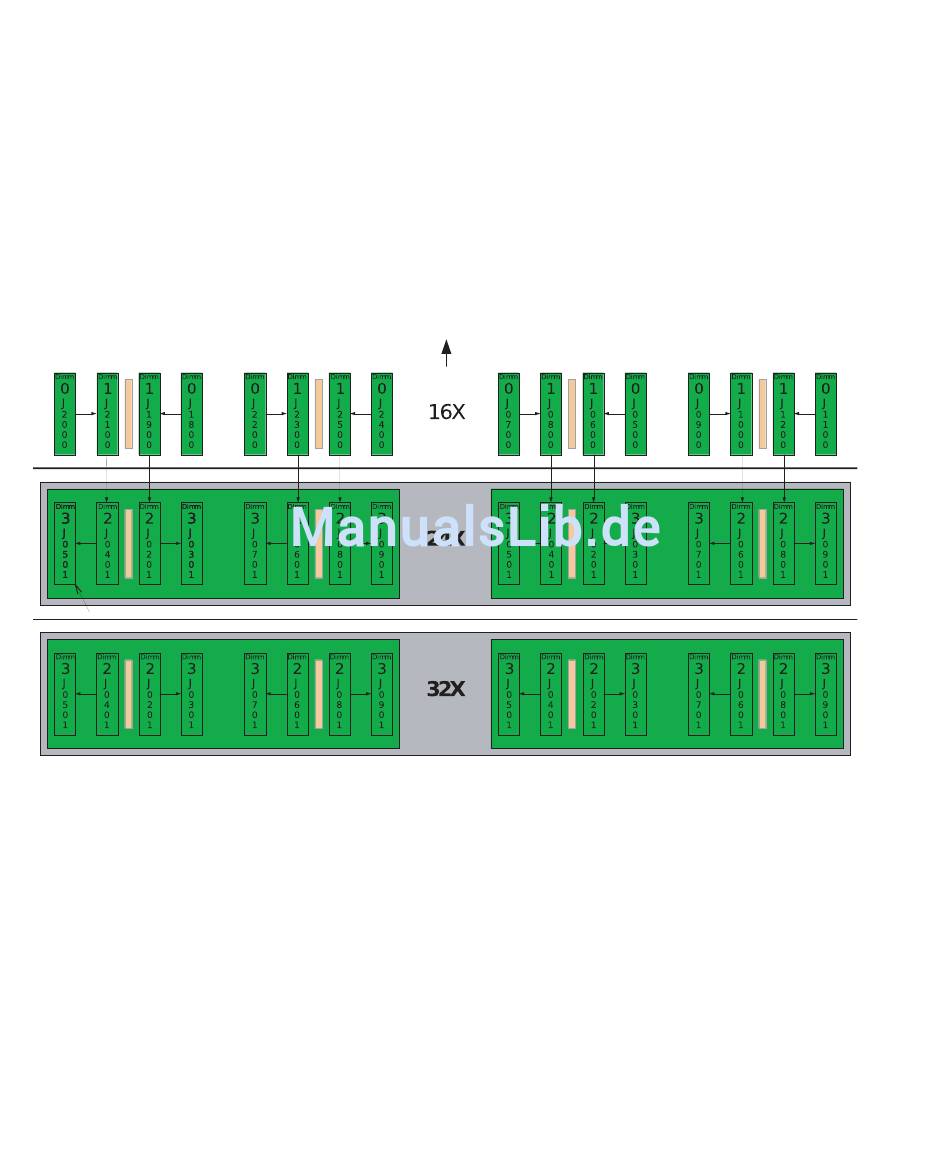

FB-DIMM-Konfiguration (Mezzanin-Hauptspeicherbaugruppe beim Sun SPARC Enterprise

ABBILDUNG 5-7

T5240)
CMP1
Speichergruppe 0
Kanal 1 Kanal 0
Mezzanin-Hauptspeicher 1
Beispielbezeichnung: /SYS/MB/CMP1/BR0/CH1/D3
Mezzanin-Hauptspeicher 1
5-22 Sun SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008
Speichergruppe 1
Kanal 0 Kanal 1
Hauptplatine
Mezzanin-
Haupt-
speicher-
baugruppe
Mezzanin-
Haupt-
speicher-
baugruppe
ABBILDUNG 5-7
CMP0
Speichergruppe 0
Kanal 1 Kanal 0
Mezzanin-Hauptspeicher 0
Mezzanin-Hauptspeicher 0
gezeigt:
Speichergruppe 1
Kanal 0 Kanal 1
