Hinweis – Es gibt zwei Optionen für die SAS-Controllerkarte für SPARC Enterprise
T5120 und T5220 Server (beide Optionen unterstützen RAID). Die Standardoption
verwendet die integrierte SAS-Controllerkarte, die in jedem Server vorinstalliert ist.
Die zweite Option ist eine StorageTek SAS RAID Internal Host Bus Adapter (HBA)
PCIe-Karte, die als optionale Komponente oder als ATO-Option (Assemble To
Order) verfügbar ist. Als ATO ist diese SAS RAID-Controller PCIe-Karte in Ihrem
Server bereits vorinstalliert. Die interne Verkabelung Ihres Servers hängt davon ab,
welche SAS-Controllerkartenoption Sie wählen.

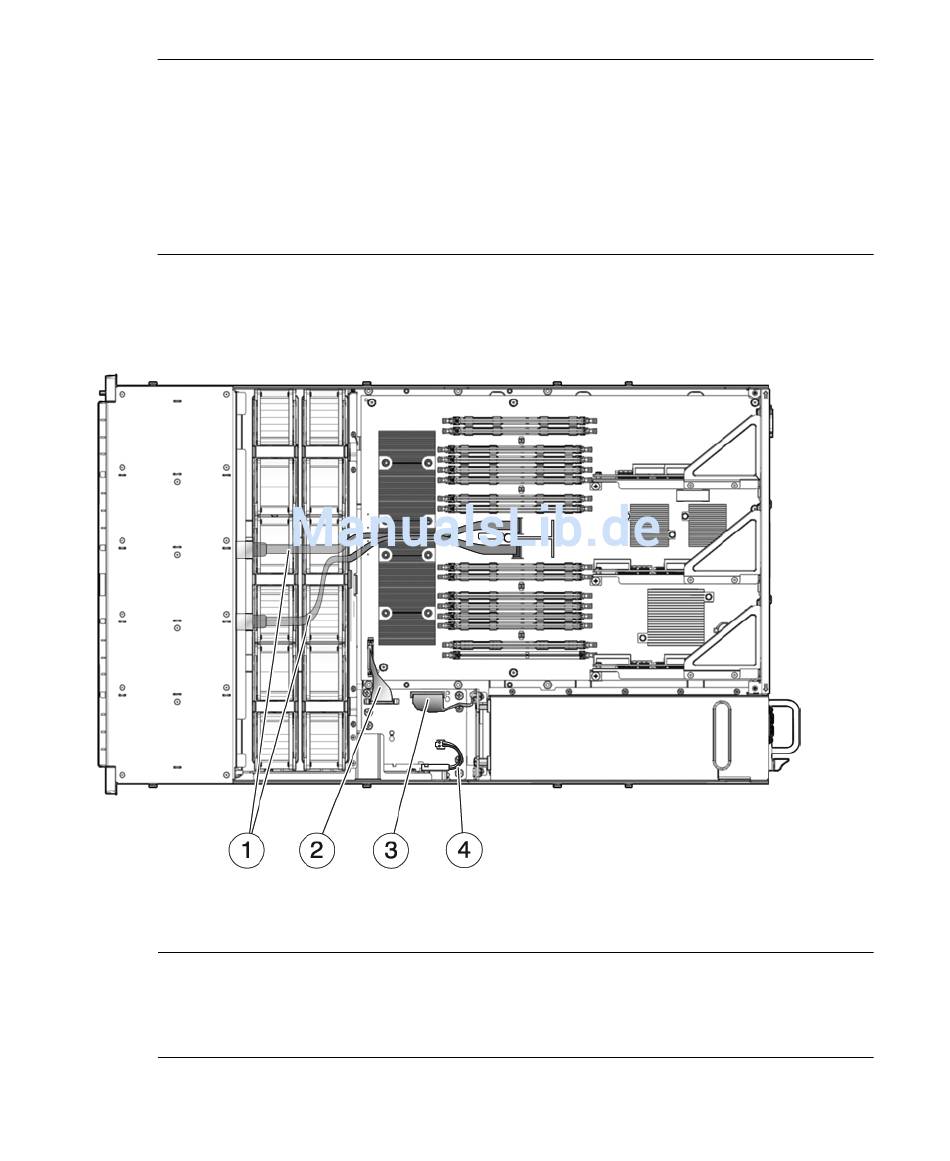

ABBILDUNG A-11
Legende
1
2
3
4
A-20 Sun SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008
Interne Kabel für die integrierte SAS-Controllerkarte (Sun SPARC
Enterprise T5240 Server)
Festplattendatenkabel
Kabel zwischen Hauptplatine und Stromverteilungsplatine
Kabel zwischen Stromverteilungsplatine und Netzteil-Backplane
Sicherheitsverriegelungskabel für die obere Abdeckung
