Ausbauen der Paddle-Karte

1. Bauen Sie die Hauptplatinenbaugruppe aus.
Näheres dazu finden Sie in
Hauptplatinenbaugruppe", auf Seite
2. Bauen Sie die Stromverteilungsplatine aus.
Näheres dazu finden Sie in
Stromverteilungsplatine", auf Seite
3. Bauen Sie die Lüfter-Netzteilplatinen aus.
Näheres dazu finden Sie in
Netzteilplatine", auf Seite
4. Lösen Sie die beiden Kreuzschlitzschrauben Nr. 1, mit denen die Paddle-Karte
am Gehäuse befestigt ist.
5. Schieben Sie die Paddle-Karte zurück, so dass sie sich vom Anschluss an der
Festplatten-Backplane löst.
6. Kippen Sie die Paddle-Karte von der Seitenwand des Gehäuses weg und
heben Sie sie nach oben aus dem System heraus.

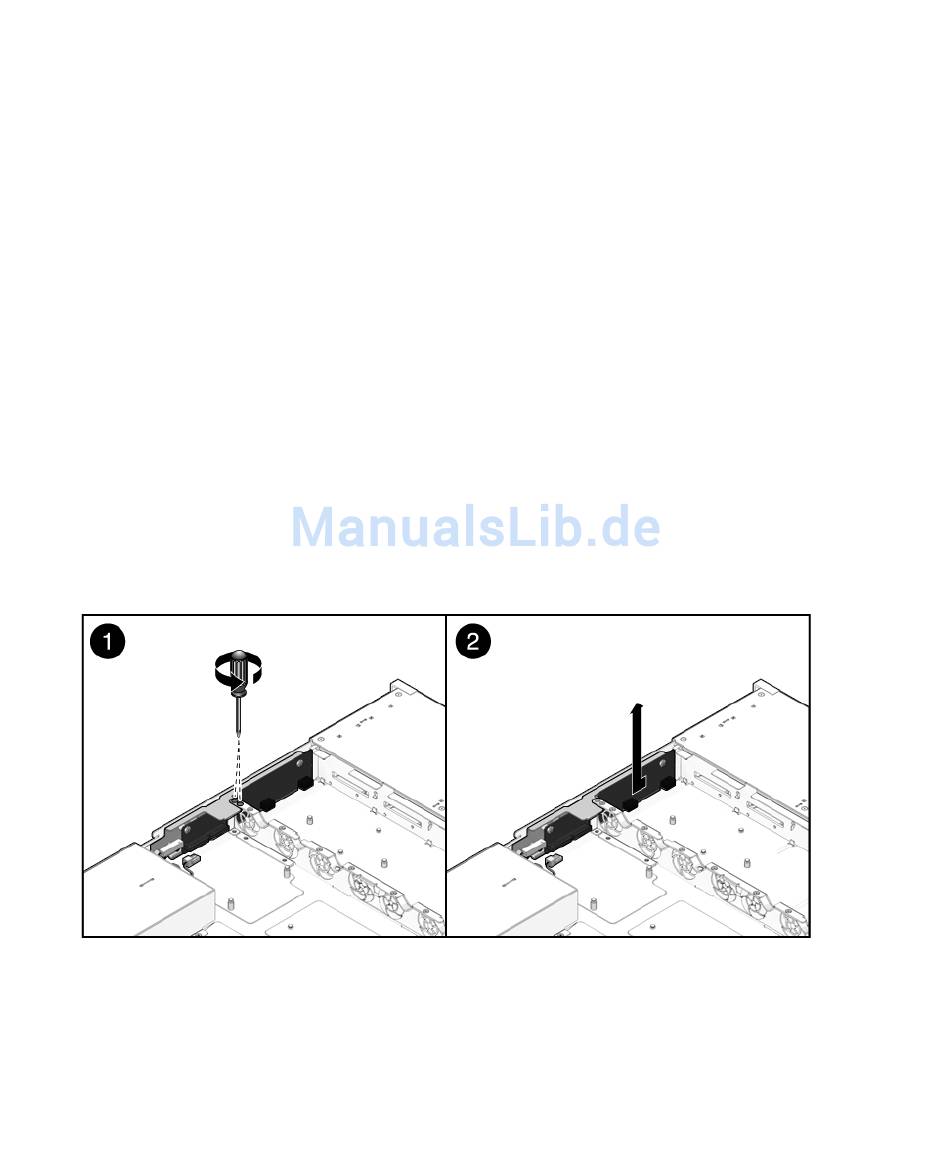

ABBILDUNG 6-23
7. Legen Sie die Paddle-Karte auf eine antistatische Unterlage.
