Anschließen der Datenkabel
In diesem Abschnitt erhalten Sie nähere Informationen über die Kabelanschlüsse auf
der Rückseite.
Hinweis – In Kapitel 5 finden Sie ausführliche Informationen über die Vorbereitung
und den Anschluss der Netzkabel.
Gigabit-Ethernet-Anschlüsse
Der Netra 240 Server verfügt über vier selbstaushandelnde 10/100/1000BASE-T-
Gigabit-Ethernet-System-Domain-Anschlüsse. Alle vier Ethernet-Anschlüsse
verwenden eine standardmäßige RJ-45-Schnittstelle, deren Übertragungs-
geschwindigkeiten in
Nummerierung der Anschlüsse und
Übertragungsgeschwindigkeiten der Ethernet-Verbindung
TABELLE 4-2
Anschlusstyp
Ethernet
Fast Ethernet
Gigabit-Ethernet
8

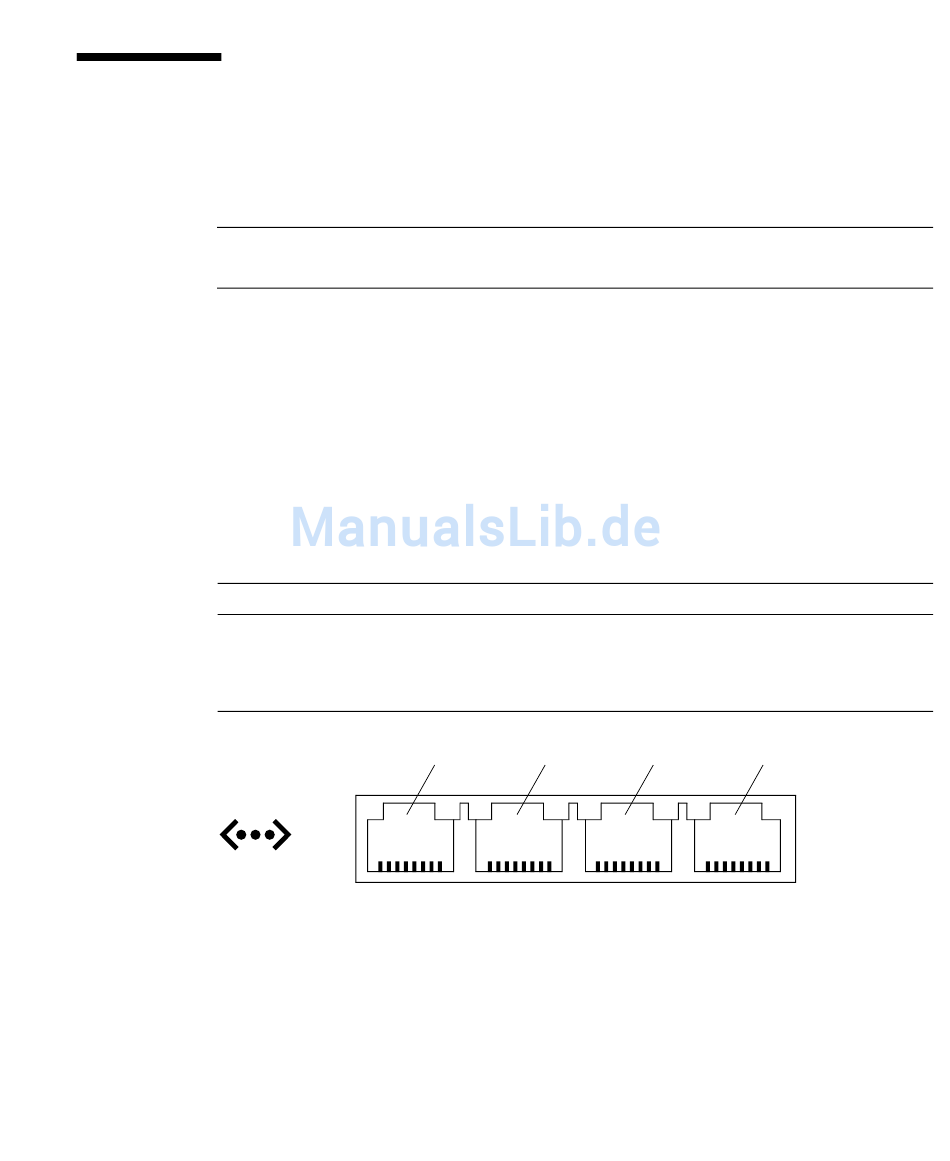

Pin-Nummerierung der Gigabit-Ethernet-Anschlüsse
ABBILDUNG 4-4
angegeben sind.
TABELLE 4-2
TABELLE 4-3
IEEE-Terminologie
10BASE-T
100BASE-TX
1000BASE-T
0 1
1 8 1
zeigt die Pin-
ABBILDUNG 4-4
beschreibt die Pin-Signale.
Übertragungsgeschwindigkeit
10 MBit/s
100 MBit/s
1000 MBit/s
2 3
8 1 8 1
Kapitel 4 Anschließen der Datenkabel 61
