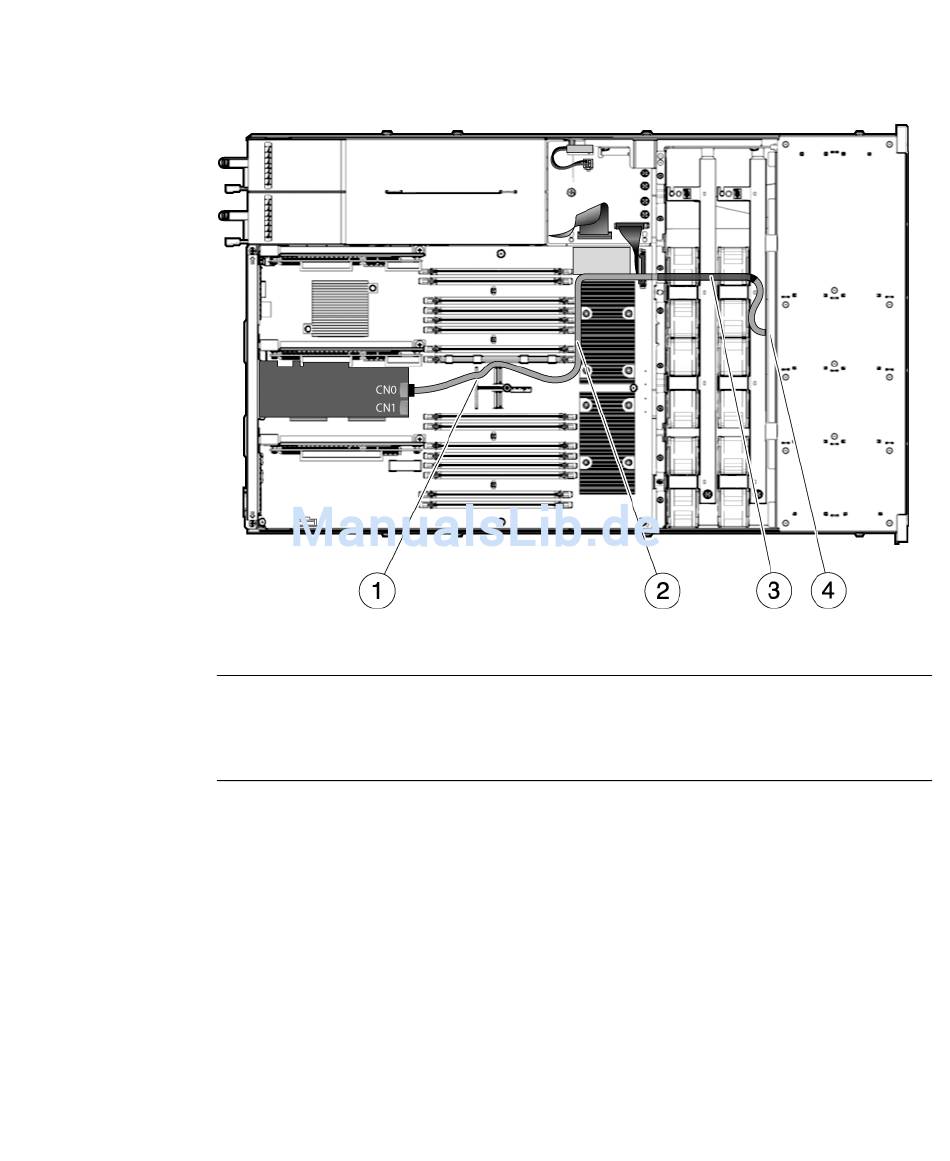

Verlegung des Festplattendatenkabels für die SAS RAID-Contoller PCIe-
ABBILDUNG A-5
Karte in einem Sun SPARC Enterprise T5140 Server mit Unterstützung
für vier Festplatten
Legende
1
Kabeldurchführung durch die linke Kerbe am Griff der Hauptplatine.
2
Kabeldurchführung zwischen den FB-DIMMs und dem CMP1-Prozessor
3
Schrumpfschlauch
4
Durchführung des Kabels durch die Lüfter-Mitteltrennwand zur Festplatten-Backplane
Anhang A Austauschbare Funktionseinheiten (FRUs)
A-9
