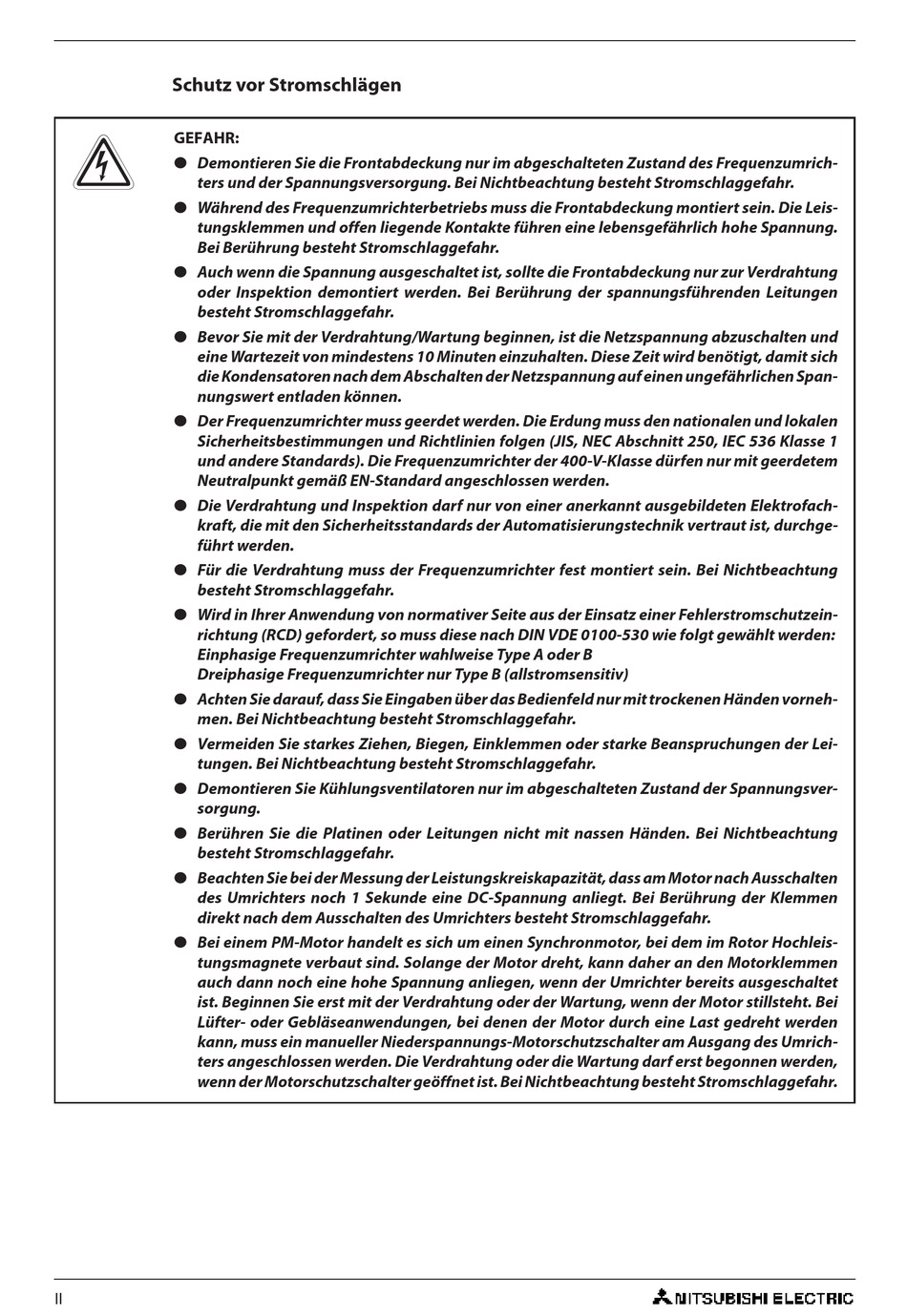

Schutz vor Stromschlägen
GEFAHR:
P
● Demontieren Sie die Frontabdeckung nur im abgeschalteten Zustand des Frequenzumrich-
ters und der Spannungsversorgung. Bei Nichtbeachtung besteht Stromschlaggefahr.
● Während des Frequenzumrichterbetriebs muss die Frontabdeckung montiert sein. Die Leis-
tungsklemmen und offen liegende Kontakte führen eine lebensgefährlich hohe Spannung.
Bei Berührung besteht Stromschlaggefahr.
● Auch wenn die Spannung ausgeschaltet ist, sollte die Frontabdeckung nur zur Verdrahtung
oder Inspektion demontiert werden. Bei Berührung der spannungsführenden Leitungen
besteht Stromschlaggefahr.
● Bevor Sie mit der Verdrahtung/Wartung beginnen, ist die Netzspannung abzuschalten und
eine Wartezeit von mindestens 10 Minuten einzuhalten. Diese Zeit wird benötigt, damit sich
die Kondensatoren nach dem Abschalten der Netzspannung auf einen ungefährlichen Span-
nungswert entladen können.
● Der Frequenzumrichter muss geerdet werden. Die Erdung muss den nationalen und lokalen
Sicherheitsbestimmungen und Richtlinien folgen (JIS, NEC Abschnitt 250, IEC 536 Klasse 1
und andere Standards). Die Frequenzumrichter der 400-V-Klasse dürfen nur mit geerdetem
Neutralpunkt gemäß EN-Standard angeschlossen werden.
● Die Verdrahtung und Inspektion darf nur von einer anerkannt ausgebildeten Elektrofach-
kraft, die mit den Sicherheitsstandards der Automatisierungstechnik vertraut ist, durchge-
führt werden.
● Für die Verdrahtung muss der Frequenzumrichter fest montiert sein. Bei Nichtbeachtung
besteht Stromschlaggefahr.
● Wird in Ihrer Anwendung von normativer Seite aus der Einsatz einer Fehlerstromschutzein-
richtung (RCD) gefordert, so muss diese nach DIN VDE 0100-530 wie folgt gewählt werden:
Einphasige Frequenzumrichter wahlweise Type A oder B
Dreiphasige Frequenzumrichter nur Type B (allstromsensitiv)
● Achten Sie darauf, dass Sie Eingaben über das Bedienfeld nur mit trockenen Händen vorneh-
men. Bei Nichtbeachtung besteht Stromschlaggefahr.
● Vermeiden Sie starkes Ziehen, Biegen, Einklemmen oder starke Beanspruchungen der Lei-
tungen. Bei Nichtbeachtung besteht Stromschlaggefahr.
● Demontieren Sie Kühlungsventilatoren nur im abgeschalteten Zustand der Spannungsver-
sorgung.
● Berühren Sie die Platinen oder Leitungen nicht mit nassen Händen. Bei Nichtbeachtung
besteht Stromschlaggefahr.
● Beachten Sie bei der Messung der Leistungskreiskapazität, dass am Motor nach Ausschalten
des Umrichters noch 1 Sekunde eine DC-Spannung anliegt. Bei Berührung der Klemmen
direkt nach dem Ausschalten des Umrichters besteht Stromschlaggefahr.
● Bei einem PM-Motor handelt es sich um einen Synchronmotor, bei dem im Rotor Hochleis-
tungsmagnete verbaut sind. Solange der Motor dreht, kann daher an den Motorklemmen
auch dann noch eine hohe Spannung anliegen, wenn der Umrichter bereits ausgeschaltet
ist. Beginnen Sie erst mit der Verdrahtung oder der Wartung, wenn der Motor stillsteht. Bei
Lüfter- oder Gebläseanwendungen, bei denen der Motor durch eine Last gedreht werden
kann, muss ein manueller Niederspannungs-Motorschutzschalter am Ausgang des Umrich-
ters angeschlossen werden. Die Verdrahtung oder die Wartung darf erst begonnen werden,
wenn der Motorschutzschalter geöffnet ist. Bei Nichtbeachtung besteht Stromschlaggefahr.
