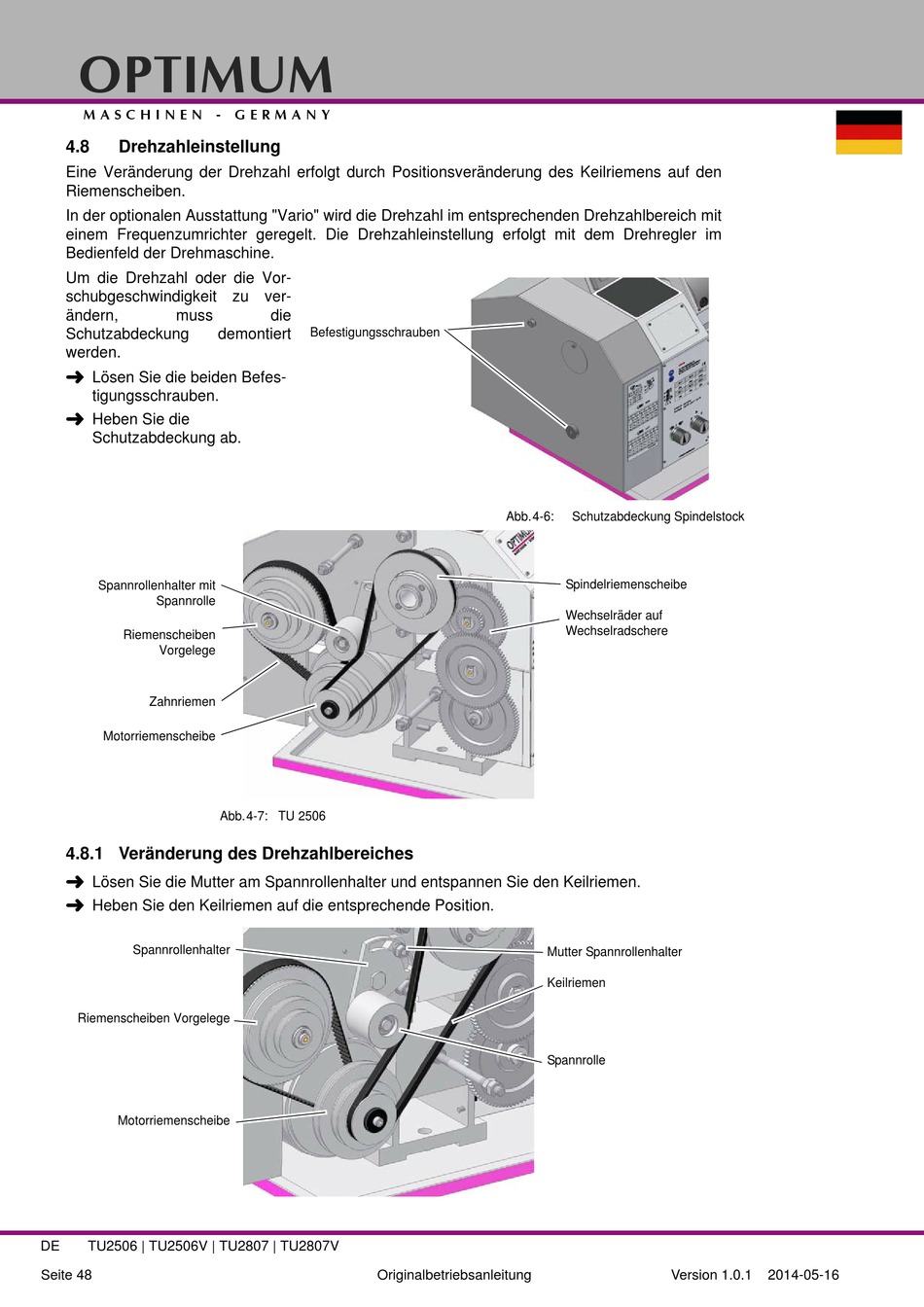

Drehzahleinstellung

Eine Veränderung der Drehzahl erfolgt durch Positionsveränderung des Keilriemens auf den
Riemenscheiben.
In der optionalen Ausstattung "Vario" wird die Drehzahl im entsprechenden Drehzahlbereich mit
einem Frequenzumrichter geregelt. Die Drehzahleinstellung erfolgt mit dem Drehregler im
Bedienfeld der Drehmaschine.
Um die Drehzahl oder die Vor-
schubgeschwindigkeit zu ver-
ändern, muss
Schutzabdeckung
werden.

Lösen Sie die beiden Befes-
tigungsschrauben.

Heben Sie die
Schutzabdeckung ab.
Spannrollenhalter mit
Spannrolle
Riemenscheiben
Vorgelege
Zahnriemen
Motorriemenscheibe
4.8.1 Veränderung des Drehzahlbereiches

Lösen Sie die Mutter am Spannrollenhalter und entspannen Sie den Keilriemen.

Heben Sie den Keilriemen auf die entsprechende Position.
Spannrollenhalter
Riemenscheiben Vorgelege
Motorriemenscheibe
DE TU2506 | TU2506V | TU2807 | TU2807V
Seite 48
die
Befestigungsschrauben
demontiert
Abb.4-7: TU 2506
Originalbetriebsanleitung
Abb.4-6: Schutzabdeckung Spindelstock
Spindelriemenscheibe
Wechselräder auf
Wechselradschere
Mutter Spannrollenhalter
Keilriemen
Spannrolle
