Begriffe am Drehwerkzeug

Schnittrichtung
Werkzeug
Freifläche

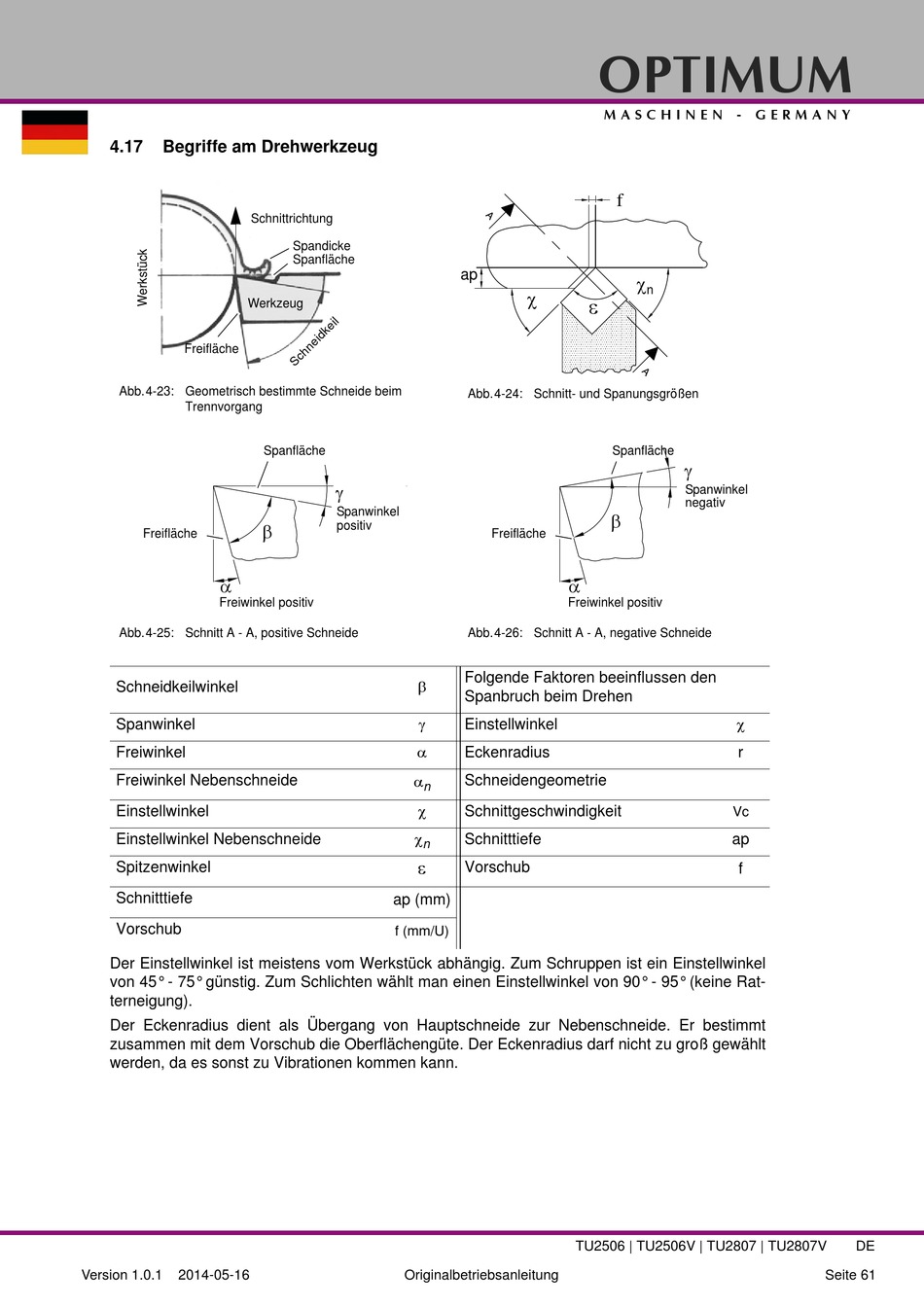

Abb.4-23: Geometrisch bestimmte Schneide beim
Trennvorgang
Freifläche

Freiwinkel positiv
Abb.4-25: Schnitt A - A, positive Schneide
Schneidkeilwinkel
Spanwinkel
Freiwinkel
Freiwinkel Nebenschneide
Einstellwinkel
Einstellwinkel Nebenschneide
Spitzenwinkel
Schnitttiefe
Vorschub
Der Einstellwinkel ist meistens vom Werkstück abhängig. Zum Schruppen ist ein Einstellwinkel
von 45° - 75° günstig. Zum Schlichten wählt man einen Einstellwinkel von 90° - 95° (keine Rat-
terneigung).
Der Eckenradius dient als Übergang von Hauptschneide zur Nebenschneide. Er bestimmt
zusammen mit dem Vorschub die Oberflächengüte. Der Eckenradius darf nicht zu groß gewählt
werden, da es sonst zu Vibrationen kommen kann.
