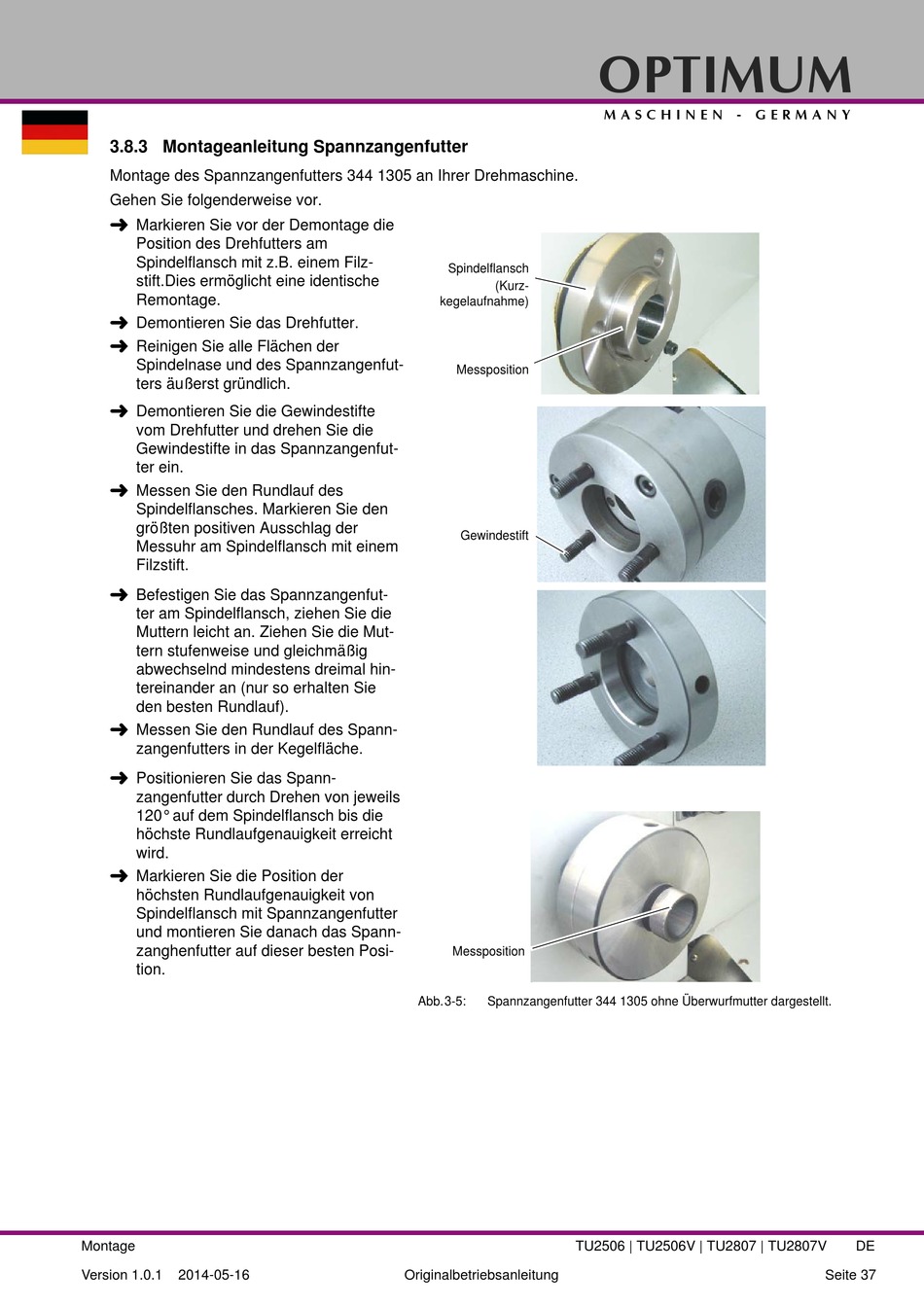

3.8.3 Montageanleitung Spannzangenfutter

Montage des Spannzangenfutters 344 1305 an Ihrer Drehmaschine.
Gehen Sie folgenderweise vor.

Markieren Sie vor der Demontage die
Position des Drehfutters am
Spindelflansch mit z.B. einem Filz-
stift.Dies ermöglicht eine identische
Remontage.

Demontieren Sie das Drehfutter.

Reinigen Sie alle Flächen der
Spindelnase und des Spannzangenfut-
ters äußerst gründlich.

Demontieren Sie die Gewindestifte
vom Drehfutter und drehen Sie die
Gewindestifte in das Spannzangenfut-
ter ein.

Messen Sie den Rundlauf des
Spindelflansches. Markieren Sie den
größten positiven Ausschlag der
Messuhr am Spindelflansch mit einem
Filzstift.

Befestigen Sie das Spannzangenfut-
ter am Spindelflansch, ziehen Sie die
Muttern leicht an. Ziehen Sie die Mut-
tern stufenweise und gleichmäßig
abwechselnd mindestens dreimal hin-
tereinander an (nur so erhalten Sie
den besten Rundlauf).

Messen Sie den Rundlauf des Spann-
zangenfutters in der Kegelfläche.

Positionieren Sie das Spann-
zangenfutter durch Drehen von jeweils
120° auf dem Spindelflansch bis die
höchste Rundlaufgenauigkeit erreicht
wird.

Markieren Sie die Position der
höchsten Rundlaufgenauigkeit von
Spindelflansch mit Spannzangenfutter
und montieren Sie danach das Spann-
zanghenfutter auf dieser besten Posi-
tion.
Montage
Version 1.0.1 2014-05-16
Spindelflansch
(Kurz-
kegelaufnahme)
Messposition
Gewindestift
Messposition
Abb.3-5: Spannzangenfutter 344 1305 ohne Überwurfmutter dargestellt.
