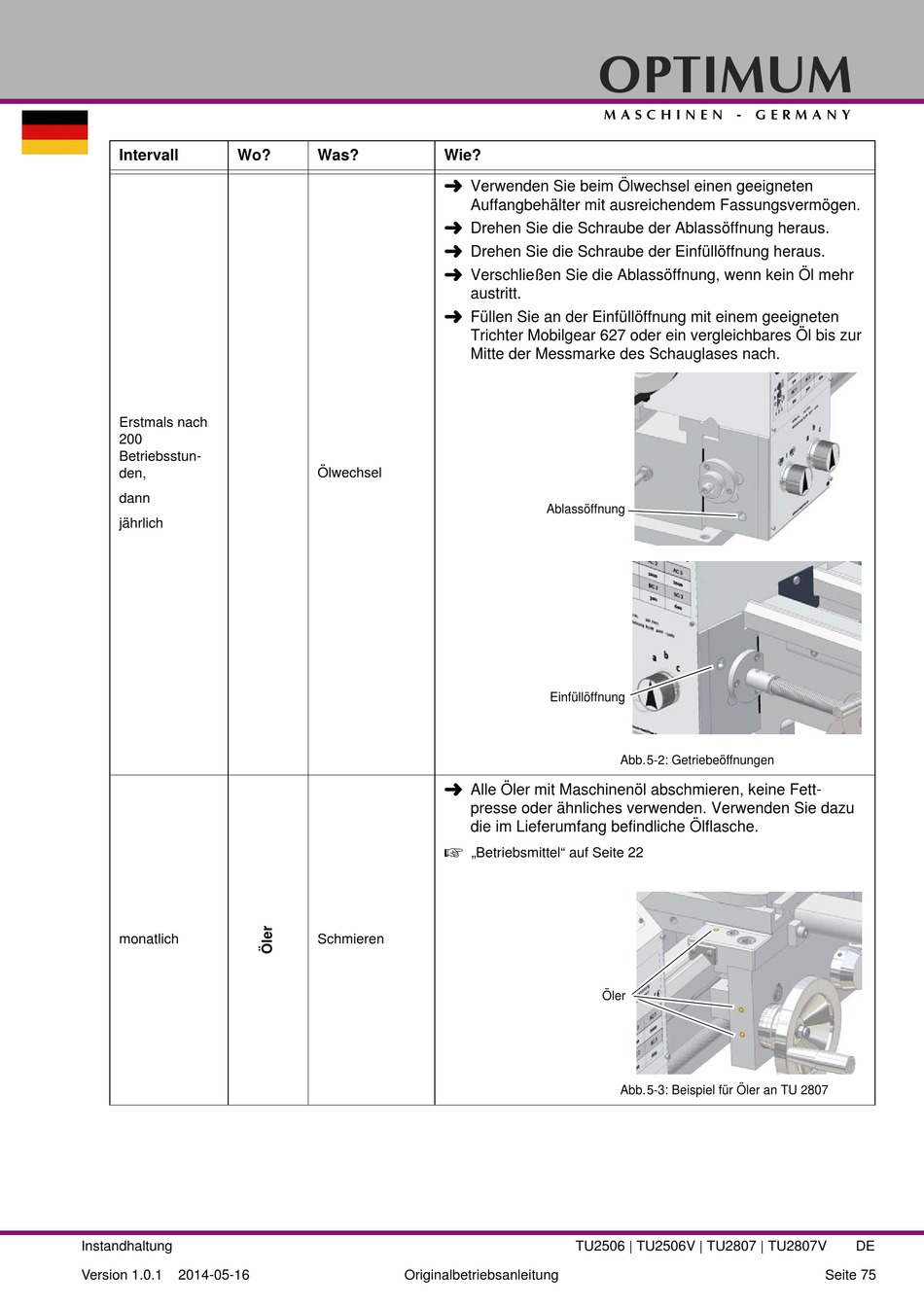

Optimum OPTIturn TU 2506 Betriebsanleitung Seite 75

Intervall Wo?
Erstmals nach
200
Betriebsstun-
den,
dann
jährlich
monatlich
Instandhaltung
Version 1.0.1 2014-05-16
Was? Wie?

Verwenden Sie beim Ölwechsel einen geeigneten
Auffangbehälter mit ausreichendem Fassungsvermögen.

Drehen Sie die Schraube der Ablassöffnung heraus.

Drehen Sie die Schraube der Einfüllöffnung heraus.

Verschließen Sie die Ablassöffnung, wenn kein Öl mehr
austritt.

Füllen Sie an der Einfüllöffnung mit einem geeigneten
Trichter Mobilgear 627 oder ein vergleichbares Öl bis zur
Mitte der Messmarke des Schauglases nach.
Ölwechsel

Alle Öler mit Maschinenöl abschmieren, keine Fett-
presse oder ähnliches verwenden. Verwenden Sie dazu
die im Lieferumfang befindliche Ölflasche.

„Betriebsmittel" auf Seite 22
Schmieren
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Ablassöffnung
Einfüllöffnung
Abb.5-2: Getriebeöffnungen
Öler
Abb.5-3: Beispiel für Öler an TU 2807
