Bedienung

4.1

Bedienung TU2506 und TU2807

4.1.1 Bedien- und Anzeigeelemente

5
6
7
8
Pos. Bezeichnung
1 Drehrichtungsschalter mit Stellung "Aus"
3 Ein-Aus-Taster
5 Schutzabdeckung Spindelstock
7 Wahlschalter Vorschubrichtung
9 Handrad Bettschlitten
11 Einrückhebel Vorschub
13 Klemmhebel Reitstockpinole
15 Handrad Reitstockpinole
DE TU2506 | TU2506V | TU2807 | TU2807V
Seite 40
2
1
3
4
9
11

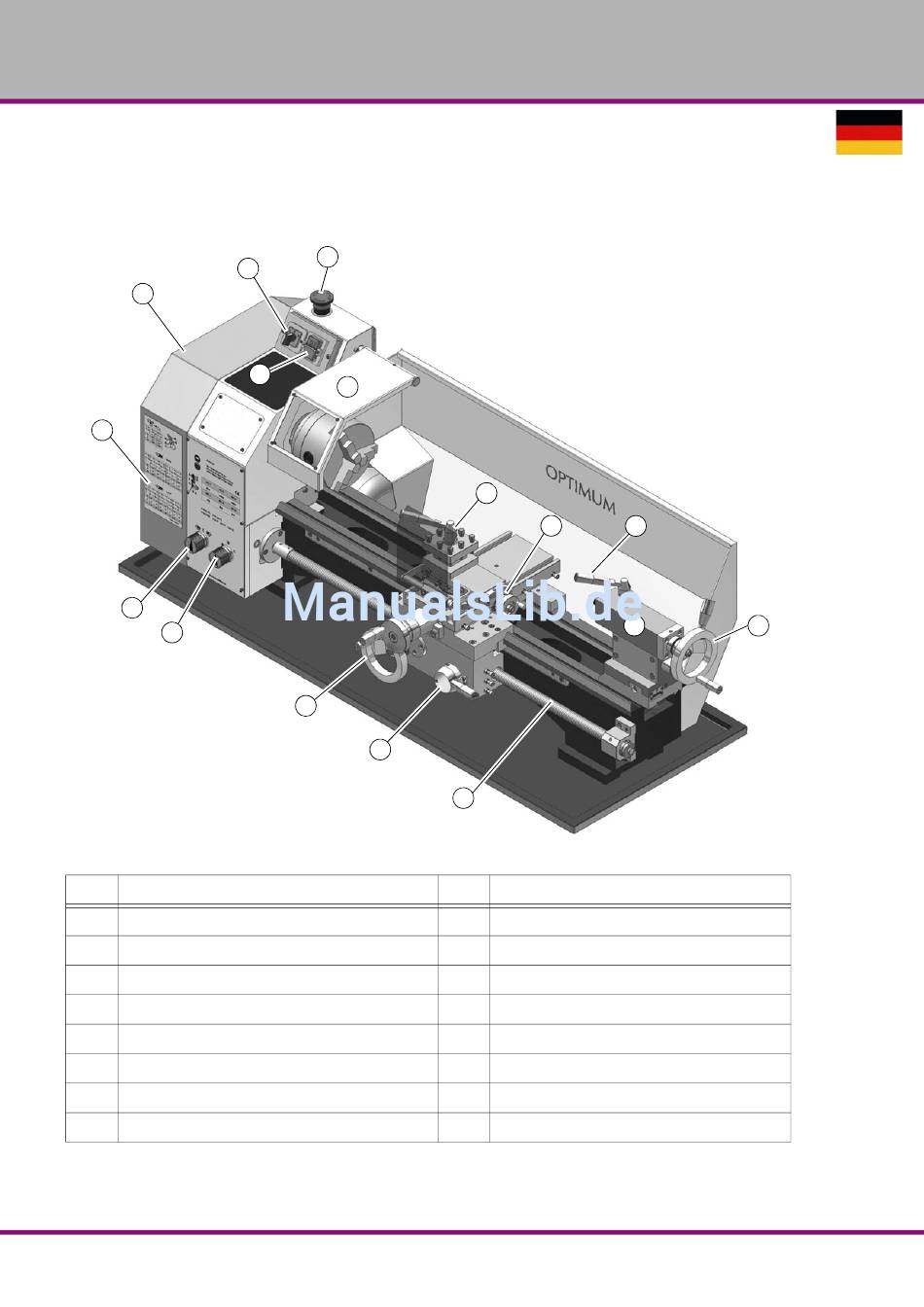

Abb.4-1: TU2506 und TU2807
Originalbetriebsanleitung
12
10
16
Pos. Bezeichnung
2 Not- Aus -Schalter
4 Drehfutterschutz
6 Wechselrad- und Vorschubtabelle
8 Wahlschalter Vorschubgeschwindigkeit
10 Handrad Oberschlitten
12 Vierfach- Stahlhalter
14 Reitstock
16 Leitspindel
