ACHTUNG!
Überprüfen Sie die Reitstock- bzw.
Pinolenklemmung bei Arbeiten zwischen
Spitzen!
Schrauben Sie die Sicherungsschraube
am Ende des Drehmaschinenbettes ein,
um ein ungewolltes Herausziehen des
Reitstocks aus dem Drehmaschinenbett
zu verhindern.

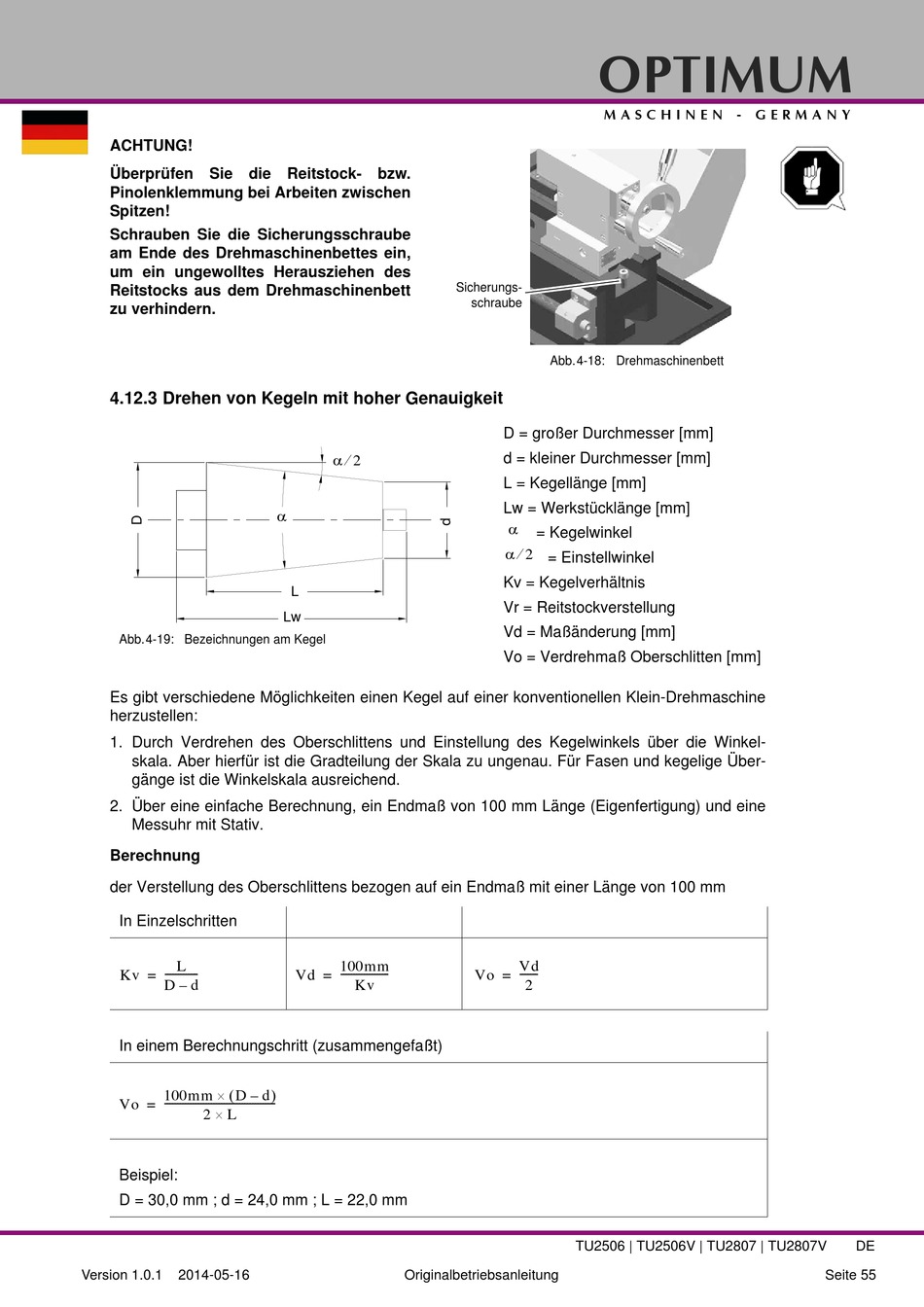

4.12.3 Drehen von Kegeln mit hoher Genauigkeit
Abb.4-19: Bezeichnungen am Kegel
Es gibt verschiedene Möglichkeiten einen Kegel auf einer konventionellen Klein-Drehmaschine
herzustellen:
1. Durch Verdrehen des Oberschlittens und Einstellung des Kegelwinkels über die Winkel-
skala. Aber hierfür ist die Gradteilung der Skala zu ungenau. Für Fasen und kegelige Über-
gänge ist die Winkelskala ausreichend.
2. Über eine einfache Berechnung, ein Endmaß von 100 mm Länge (Eigenfertigung) und eine
Messuhr mit Stativ.
Berechnung
der Verstellung des Oberschlittens bezogen auf ein Endmaß mit einer Länge von 100 mm
In Einzelschritten
L
------------ -
Kv
=
D d
–
In einem Berechnungschritt (zusammengefaßt)
100mm
D d
–
------------------------------------------ -
Vo
=
2
L
Beispiel:
D = 30,0 mm ; d = 24,0 mm ; L = 22,0 mm
Version 1.0.1
2014-05-16
2
L
Lw
100mm
------------------ -
Vd
=
Kv
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Sicherungs-
schraube
Abb.4-18: Drehmaschinenbett
D = großer Durchmesser [mm]
d = kleiner Durchmesser [mm]
L = Kegellänge [mm]
Lw = Werkstücklänge [mm]
= Kegelwinkel
2
= Einstellwinkel
Kv = Kegelverhältnis
Vr = Reitstockverstellung
Vd = Maßänderung [mm]
Vo = Verdrehmaß Oberschlitten [mm]
Vd
------ -
Vo
=
2
