4.3

Bedienung TU2807V

4.3.1 Bedien- und Anzeigeelemente

5
17
18
6
2
2
7
8
Pos. Bezeichnung
1 Drehrichtungsschalter mit Stellung "Aus"
3 Ein-Aus-Taster
5 Schutzabdeckung Spindelstock
7 Wahlschalter Vorschubrichtung
9 Handrad Bettschlitten
11 Einrückhebel Vorschub
13 Klemmhebel Reitstockpinole
15 Handrad Reitstockpinole
17 Drehzahlanzeige
19 Hauptschalter
DE TU2506 | TU2506V | TU2807 | TU2807V
Seite 44
19
4
3
9
11

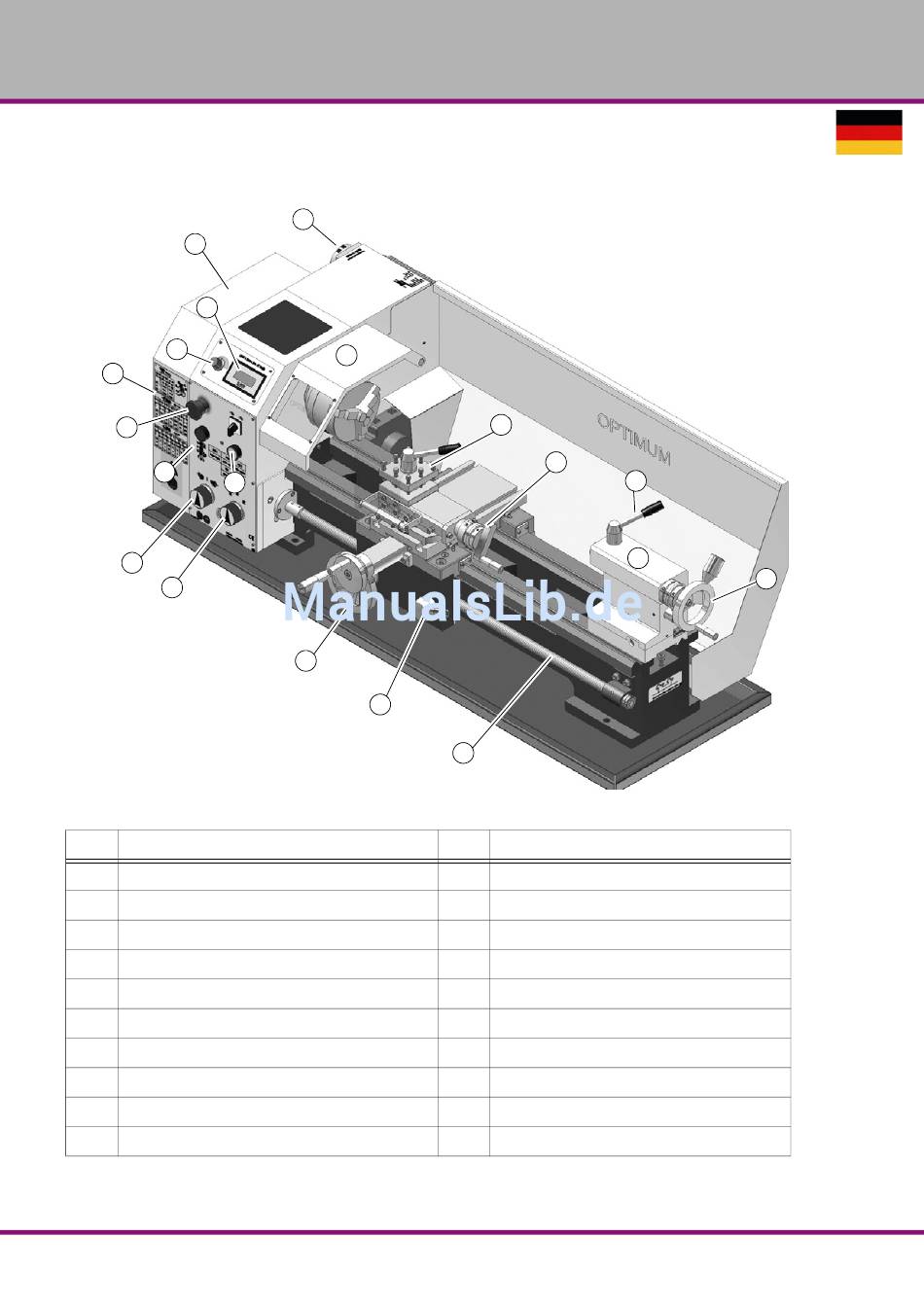

Abb.4-3: TU2807V
Originalbetriebsanleitung
12
10
16
Pos. Bezeichnung
2 Not- Aus -Schalter
4 Drehfutterschutz
6 Wechselrad- und Vorschubtabelle
8 Wahlschalter Vorschubgeschwindigkeit
10 Handrad Oberschlitten
12 Vierfach- Stahlhalter
14 Reitstock
16 Leitspindel
18 Stufenlose Drehzahleinstellung
13
14
15
