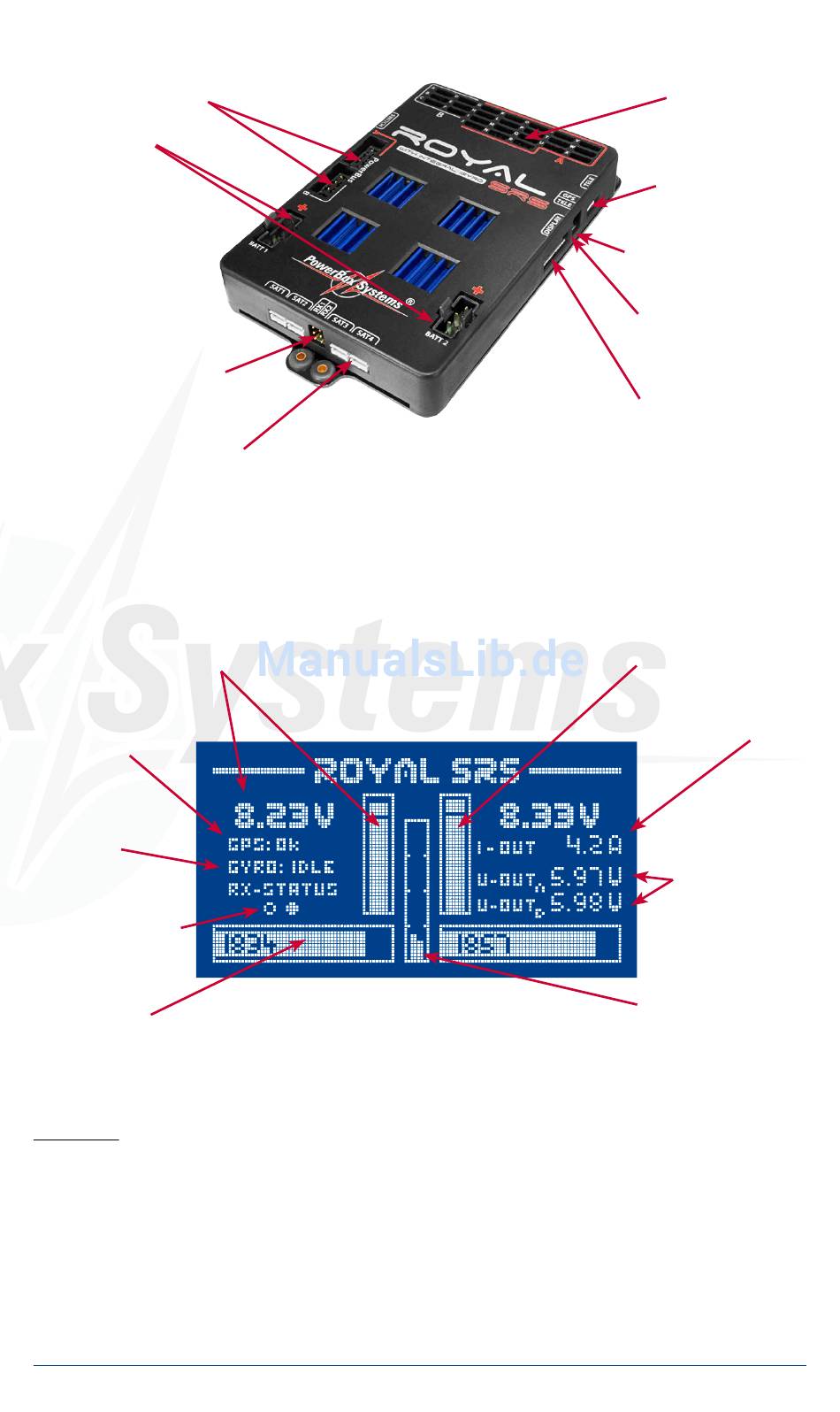

1. AUFBAU UND ANSCHLÜSSE
PowerBUS Ausgänge
Akku Eingänge
RX1 und RX2 Eingänge
für Futaba, HoTT, M-Link, Jeti
Sat1 - Sat4 Anschlüsse für
Spektrum Satelliten

2. HAUPTBILDSCHIRM UND DATENLOGGER

Akkuspannungsanzeige
GPS-Status
Gyro Sensor Status
Empfänger Status
Akkukapazität
Erklärung:
- Akkuspannungsanzeige: Zeigt die exakte Akkuspannung für beide Akkus digital und als Balken an
- GPS Status: Ist hier kein GPS angeschlossen werden 3 Striche angezeigt. Nach dem Einschalten
mit angeschlossenenm GPS steht hier „SEARCH" solange das GPS Satelliten sucht. Vor dem Start
muss hier „OK" stehen
- Gyro Sensor Status: Rein informative Anzeige. Nach einem „Zero Gyro" sollte die Anzeige auf
„IDLE" stehen, ein gelegentliches „ACT" für aktiv ist normal.
- Empfänger Status: Hier ist zu sehen welche Empfänger ein Signal liefern. Ein kurzes flackern
der Punkte ist normal, solange die „Antenna Fades" Zähler der Empfänger normale Werte zeigen.
- Akkukapazität: Zeigt die Restkapazität der Akkus als digitalen Wert und Balkenanzeige.
www.powerbox-systems.com
Servoanschlüsse
Anschluss
Spektrum TM1000
Anschluss GPS Sensor
Anschluss Telemetrie
bzw. USB Adapter
Anschluss LC-Display
Minimalwertspeicher
Gesamtstromabgabe
digital
Ausgangsspannung
Bereich A und B
Stromabgabe Akku 1
und Akku 2, Balkengrafik
5
