Inhaltszusammenfassung für PowerBox Systems CHAMPION SRS

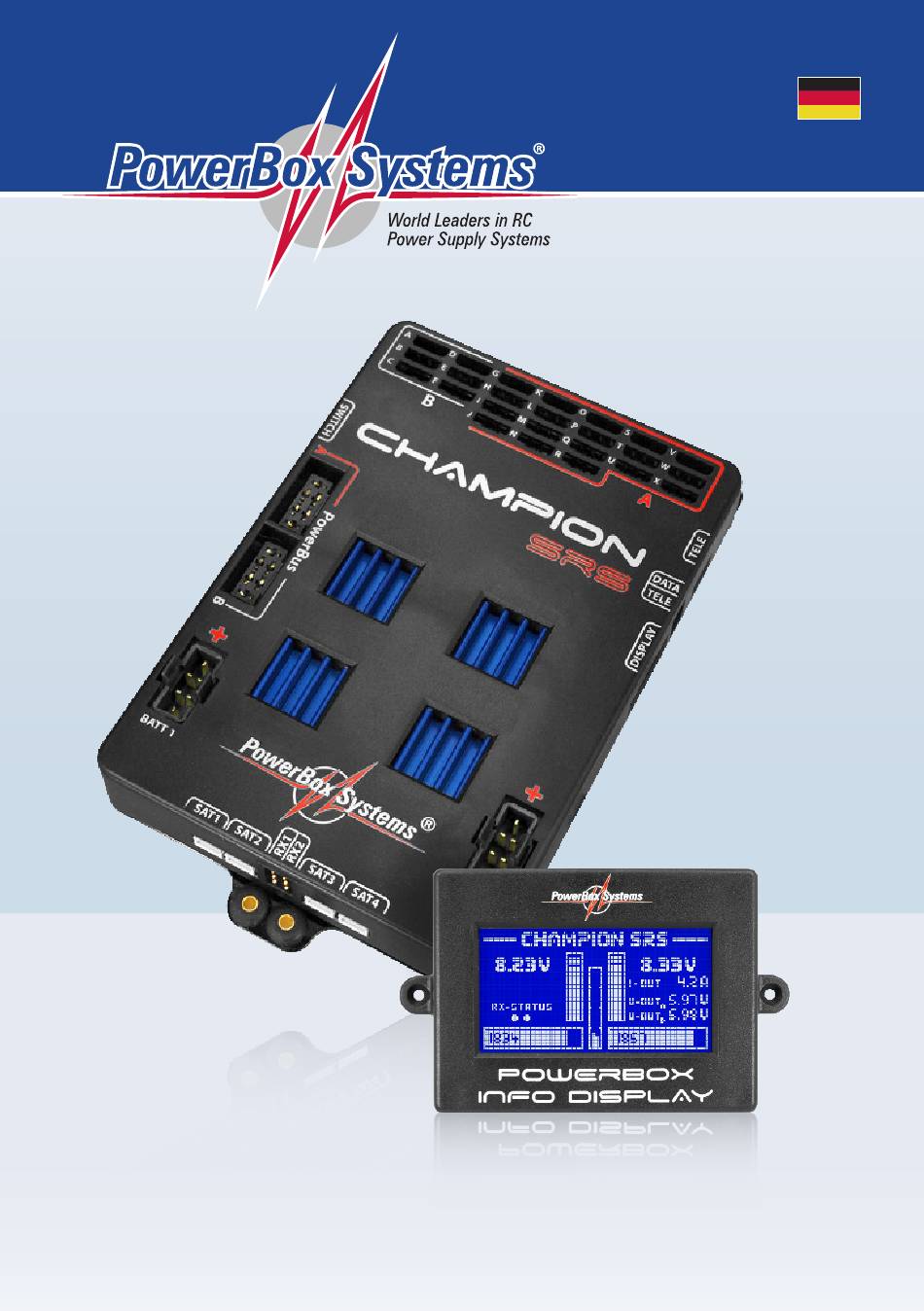

  • Seite 1 Bedienungsanleitung chAmpion Srs...

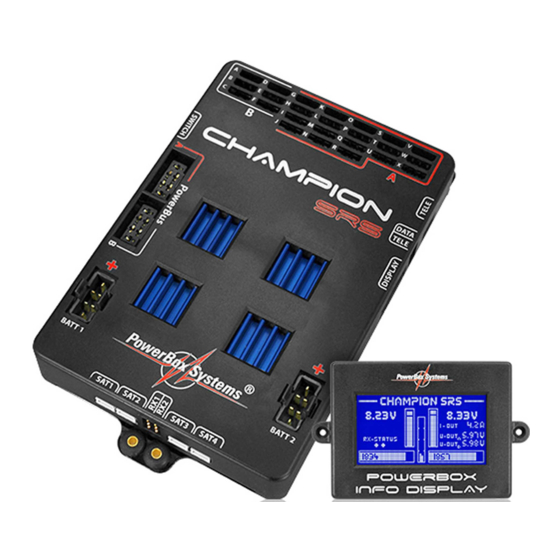

  • Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für die Stromversorgung PowerBox Champion SRS aus unserem Sortiment ent- schieden haben. Wir wünschen Ihnen mit der PowerBox Champion SRS viel Freude und Erfolg! Produktbeschreibung PowerBox-Systems hat mit der Champion SRS ein neues High-End Produkt entwickelt, um anspruchsvollen Piloten ein Maximum an Funktionen und Sicherheit zu bieten.
  • Seite 3 FEATURES SRS: Seriell Receiver System für die Möglichkeit Empfänger mit serieller Schnittstelle zu verwenden, Pow- erBox CORE, Spektrum DSM2 und DSMX, Jeti UDI, Futaba S-Bus, Multiplex M-Link, Graupner HoTT und JR DMSS Freie Kanal Zuordnung aller 24 PowerBox-Ausgänge Graphisches LC-Display mit 128x64 Pixel Besonders anwenderfreundliche menügesteuerte Programmierung mit dem SensorSchalter Servo Match Funktion: Servomitte, Endpunkte und Servoreverse für alle 24 Servoausgänge Doorsequencer: 6 frei programmierbare Ausgänge mit Einstellassistent...
  • Seite 4 INHALTSVERZEICHNIS 1. AUFBAU UND ANSCHLÜSSE ..........................5 2. HAUPTBILDSCHIRM UND DATENLOGGER ....................5 3. ERSTE SCHRITTE ...............................7 a) Einbauhinweise .................................7 b) Einschalten der PowerBox und Menüführung ......................7 c) Einstellen des verwendeten Empfangssystems ......................7 d) Einstellen des Akkutyps ..............................9 e) Einstellen der Ausgangsspannung ..........................9 f) Ausgangsseitige Kanalzuordnung ..........................9 g) Nutzung des Doorsequenzer Assistenten .........................12 4.
  • Seite 5: Aufbau Und Anschlüsse

    1. AUFBAU UND ANSCHLÜSSE Servoanschlüsse PowerBUS Ausgänge Akku Eingänge Anschluss Spektrum TM1000 Anschluss USB Interface Adapter Anschluss Telemetrie RX1 und RX2 Eingänge für Futaba, HoTT, M-Link, Jeti Anschluss LC-Display Sat1 - Sat4 Anschlüsse für Spektrum Satelliten 2. HAUPTBILDSCHIRM UND DATENLOGGER Akkuspannungsanzeige Minimalwertspeicher Gesamtstromabgabe...
  • Seite 6 In die RF-Flightrecorder Anzeige gelangen Sie, indem Sie die Taste I und II am SensorSchalter kurz und gleichzeitig betätigen: Antenna Fades: - Spektrum, Futaba, M-Link: Hier werden die verlorenen Datenpakete der einzelnen Empfänger angezeigt. - HoTT und Jeti: Hier werden die Anzahl der Umschaltungen der Empfänger angezeigt. Lost Frames: Dieser Wert zeigt an wenn keiner der angeschlossenen Empfänger ein gültiges Datenpaket liefern konnte.
  • Seite 7: Erste Schritte

    Das Info Display sollten Sie ebenfalls an vibrationsgeschützter Stelle – am besten gut sichtbar einbauen. Das Display muss nicht im Modell verbleiben, die Champion SRS funktioniert auch ohne Info Display. Es muss le- diglich beachtet werden dass das Display während des Betriebes nur im Hauptbildschirm wieder angesteckt werden kann.
  • Seite 8 Spektrum DSM2 und DSMX: Wenn Sie Spektrum DSM2 oder DSMX auswählen, erscheint zusätzlich der Menüpunkt BIND. Die auszuwählen- de Option DSM2 oder DSMX richtet sich nach dem verwendeten Sendertyp, nicht nach den angeschlossenen Satelliten. Wenn ihr Sender z.B. auf DSM2 sendet, die Satelliten aber DSMX Typen sind, wählen Sie hier DSM2. Schließen Sie jetzt Ihre Satelliten an und wählen Sie den Punkt BIND aus.
  • Seite 9: Einstellen Der Ausgangsspannung

    Hinweis: Auch die PowerBUS Ausgänge sind jeweils dem Spannungsbereich A und dem Spannungsbereich B zugeordnet. f) Ausgangsseitige Kanalzuordnung Wie bereits erwähnt, sind die Ausgänge der PowerBox Champion SRS frei zuordenbar. Das heißt alle 24 Aus- gänge können bestimmten Funktionen oder Kanälen zugeordnet werden. Der Menüpunkt hierzu heißt OUTPUT MAPPING:...
  • Seite 10 In diesem Menü finden Sie eine graphische Abbildung der Ausgänge wieder. Sie können mit dem Cursor durch die Ausgänge durchschalten um den gewünschten Ausgang anzuwählen. Wenn Sie bei einem gewählten Aus- gang die SET-Taste drücken, wird das Feld FUNCTION hervorgehoben und Sie können auswählen was dieser Ausgang ausgeben soll.
  • Seite 11 Standardmäßig oder nach einem RESET OUTPUT MAPPING sind bestimmte Ausgänge vordefiniert, um Einstel- larbeiten zu verkürzen. Die Doorsequenzer Funktionen werden erst auf die untengenannten Ausgänge zugeord- net, wenn der Doorsequenzer Assistent ausgeführt wird. Sollten Sie einen Ausgang nach Einstellung des Doorsequenzers umsortieren wollen, ist das generell möglich: die Doorsequenzer-Einstellungen ändern sich dadurch nicht! Standard Belegung der Ausgänge: Hinweis:...
  • Seite 12 Sie den Punkt SETUP ASSISTANT aus. Sie sehen jetzt folgenden Bildschirm: An dieser Stelle wird der Schalter eingelernt. Die Champion SRS detektiert den Kanal automatisch, so- bald Sie am Sender den Schalter betätigen, den Sie für das Fahrwerk zugeordnet haben. Auf dem Bildschirm sollten die Pfeile vor UP/DOWN springen.
  • Seite 13 Mode 2: Fahrwerk ausfahren: Bugfahrwerktüren öffnen Bugfahrwerk ausfahren Hauptfahrwerktüren öffnen Hauptfahrwerk ausfahren Hauptfahrwerktüren schließen Fahrwerk einfahren: Bugfahrwerk einfahren Bugfahrwerktüren schließen Hauptfahrwerktüren öffnen Hauptfahrwerk einfahren Hauptfahrwerktüren schließen Mode 3: Fahrwerk ausfahren: Bugfahrwerktüren öffnen Bugfahrwerk ausfahren Bugfahrwerktüren schließen Hauptfahrwerktüren öffnen Hauptfahrwerk ausfahren Hauptfahrwerktüren schließen Fahrwerk einfahren: Bugfahrwerktüren öffnen...
  • Seite 14 Stecken Sie das Servo für die 1. Bugfahrwerktüre auf Ausgang F. Fahren Sie mit der SET-Taste zuerst die vordere Fahrwerk Türe zu, im nächsten Einstellbildschirm die Fahrwerktüre auf. Mit den nächsten Schritten werden die 2. Bugfahrwerktüre und die hinteren Fahrwerkstüren eingestellt. Verfah- ren Sie hier identisch wie mit der 1.
  • Seite 15: Servo Match Funktion

    Alle Einstellungen sind jetzt fertig und es erfolgt noch eine Sicherheitsabfrage: Bringen Sie den Schalter ihres Senders in die „Fahrwerk unten“ Stellung. Es dauert jetzt einen kleinen Moment bis der Assistent die nötigen Tasks erstellt hat und die Türen ohne Kollision in die richtige Position bringt. Die vom Assistenten angelegten Tasks sind unter Punkt 7 genau beschrieben.
  • Seite 16 Um ein präzises Servomatching zu gewährleisten muss der einzustellende Ausgang initialisiert werden. Lassen Sie den Steuerknüppel in der Mitte. Bewegen Sie den Cursor zu INIT OUTPUT und drücken die SET-TASTE. Jetzt bewegen Sie den Steuerknüppel an Ihrem Sender zu beiden Endpositionen. In der graphischen Anzeige können Sie die Bewegung des oberen Pfeils sehen.
  • Seite 17: Eingangsseitige Kanalzuordnung

    Die eingebaute Failsafe- und Holdfunktion ermöglicht es, unabhängig von Sender oder Empfänger, Failsafe oder Hold in der Champion SRS zu programmieren. Jeder Ausgang kann individuell eingestellt werden. Als Beispiel kann man die Gas Funktion als Failsafe definieren, alle anderen Ausgänge bleiben bei einem kompletten Signal- verlust in der letzten bekannten Stellung.
  • Seite 18: Manuelle Doorsequenzer Installation

    Vorgehensweise beim Einstellen der Failsafe Funk- tion: Setzen Sie wie zuvor gezeigt im OUTPUT MAP- PING Menü, die Ausgänge auf Failsafe, wo Sie es wünschen. Verlassen Sie das OUTPUT MAPPING Menü und wählen das RX/TX Settings Menü aus. Hier finden Sie den Menüpunkt TEACH FAILSAFE POSI- TIONS.
  • Seite 19 Damit Sie dabei schnell zu einem optimalen Ergebnis kommen, ist hier die Funktion des Doorsequenzers im Detail erklärt: Über allen Einstellungen steht der TASK. Ein Task ist übersetzt eine Aufgabe. Eine Aufgabe ist eine Bewegung eines Servos von der Startposition zur Stopposition in einer definierten Start- und Stopzeit. Es stehen 12 Tasks für den Einfahrvorgang und 12 Tasks für den Ausfahrvorgang zur Verfügung.
  • Seite 20 UP » DOWN steht für Fahrwerk ausfahren. Es wurde der Doorsequenzer Ausgang 3 ausgewählt. Das Servo läuft vom Startwert 1100µs (rechter Servo Endpunkt) zum Stopwert 1500 (Servo Mitte). Das Servo beginnt erst 1.0 Sekunden nach Betätigung des Schalters zu laufen, die Laufdauer ist 3.0s (4.0s - 1.0s).
  • Seite 21: Kanalsperre Bei Eingefahrenem Fahrwerk

    Ablauf zu sehen sein überprüfen Sie Ihre Tasks! 8. KANALSPERRE BEI EINGEFAHRENEM FAHRWERK Der Doorsequenzer der PowerBox Champion SRS hat noch eine Zusatzfunktion eingebaut. Erstmals ist es mög- lich einen Kanal abzuschalten wenn das Fahrwerk eingefahren wird. Damit kann verhindert werden dass sich das Bugrad im eingefahrenen Zustand im Rumpf mit dem Seitenruder mitbewegt und sich mechanisch verhakt.
  • Seite 22 Splitter, um eine PowerBUS Leitung auf zwei zu erweitern 10. TELEMETRIE Für verschiedene Fernsteuersysteme stellt die Champion SRS die Akku, Empfänger und GPS Daten (sofern ein GPS II angeschlossen ist) als Telemetrie Information bereit. Folgende Systeme werden unterstützt, zukünftige Updates werden auch andere Systeme nach und nach mit einbinden:...
  • Seite 23: Reset, Update, Speichern Und Rückspeichern

    Mit PC-CONTROL kann die Champion SRS mit einem PC, einem Tablet oder einem Mobiltelefon verbunden werden. Damit kann die Champion SRS per Update immer auf dem neuesten Stand gebracht werden. Wir bieten folgende Möglichkeiten an: a) Mit dem BlueCom Adpater (iOS: 9021, Android: 9022), einem Mobiltelefon und der kostenlosen PowerBox Mobile Terminal App.
  • Seite 24: Technische Daten

    12. TECHNISCHE DATEN Betriebsspannung: 4,0V - 9,0V Stromversorgung: 2s LiPo/LiIon, 2s LiFePo, 2x 5s NiMH/NiCd Stromaufnahme: Betrieb: ca. 185mA Ruhestrom: ca. 30µA Ausgangsspannung: 5,9V und/oder 7,4V stabilisiert Strombelastbarkeit: Spitze 4 x 20A Dropout Spannung: 0,3V Auflösung Servoimpulse: 0,5µs Framerate einstellbar: 9ms, 12ms, 15ms, 18ms, 21ms Display: LCD 128x64 Pixel, graphisch...
  • Seite 25 www.powerbox-systems.com...
  • Seite 26: Lieferumfang

    PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstan- dard, garantiert „Made in Germany“! Wir gewähren deshalb auf die PowerBox Champion SRS eine Garantie von 36 Monaten ab dem Verkaufsdatum. Die Garantie besteht darin, dass nachgewiesene Materialfehler von uns kostenlos behoben werden. Wir weisen vorsorglich darauf hin, dass wir uns vorbehalten, das Gerät auszutauschen, wenn eine Reparatur aus wirtschaft-...
  • Seite 27: Haftungsausschluss

    Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der PowerBox Champion SRS ergeben oder in irgendeiner Weise damit zusammen hängen können. Soweit es gesetzlich zulässig ist, wird die Pflicht zur Schadensersatzleistung, gleich aus welchen rechtlichen Gründen, auf den Rechnungsbetrag der Produkte aus unserem Haus, die an dem Ereignis beteiligt sind, begrenzt.
  • Seite 28 01/2019 PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
