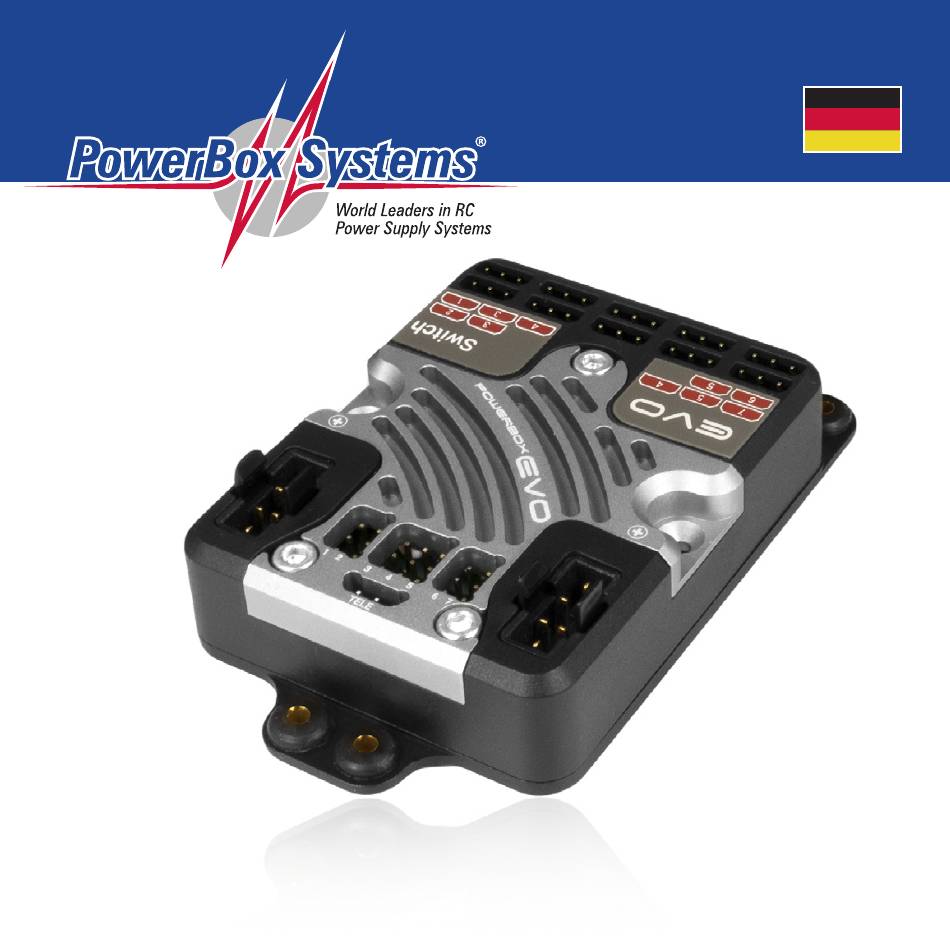

- Seite 1 Bedienungsanleitung Powerbox evo...

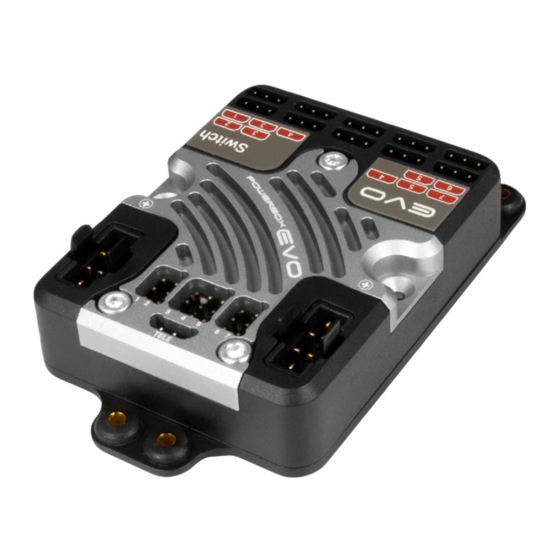

- Seite 2 Die PowerBox Evo ist eine extrem kompakte Doppelstromversorgung mit 7 Kanä- len, geregelter Ausgangsspannung und Telemetrie. Die 7 Eingänge verteilen sich auf 12 Ausgänge, so können bei 3 Kanälen zwei Servos ohne zusätzliche V-Kabel parallel angesteuert werden. Alle Servoausgänge haben eine Impulsverstärkung eingebaut und einen Schutz vor Servorückströmen.
-
Seite 3: Einbau Und Anschlüsse
Programmierung des Akkutyps und der Ausgangsspannung wird außer beim Pow- erBox oder Jeti System der PowerBox MicroSwitch benötigt. Der PowerBox MicroSwitch wird seitlich an der PowerBox Evo bei Switch ange- schlossen. In Modellen in denen starke Vibrationen auftreten können, wird emp- fohlen das Flachbandkabel mindestens an einer Stelle zusätzlich zu befestigen um... - Seite 4 Die Kanäle 3 – 4 – 5 haben zwei Ausgänge, hier können Sie ohne V-Kabel zwei Ser- vos parallel anschließen. Aber Achtung: Die PowerBox Evo hat kein Servomatching, die Servos müssen also mechanisch zum Gleichlauf gebracht werden, sollten die- se mit demselben Ruderblatt mechanisch verbunden sein.
-
Seite 5: Einschalten
Verfahren Sie genauso zum Ausschalten. Beim PowerBox MicroMag halten Sie den Magneten so lange an den Schalter bis die PowerBox Evo eingeschaltet ist. Sobald ein Magnet registriert ist, wird die LED blau. Das Ende des Schaltvorgangs signalisiert die LED mit rot. Danach zeigt die LED den eingeschalteten Zustand mit grün an. -
Seite 6: Einstellen Des Akkutyps
3. EINSTELLEN DES AKKUTYPS Damit die LED Akkuanzeige richtig funktioniert, müssen Sie den Akkutyp einstellen. Dazu schalten Sie zuerst die PowerBox ein. Jetzt drücken Sie erneut die Taste und halten diese gedrückt. Nach ca. 5 Sekunden schalten sich die LED ́ s aus und eine Sequenz mit verschie- denen Farben beginnt. -
Seite 7: Einstellen Der Ausgangspannung
4. EINSTELLEN DER AUSGANGSPANNUNG Die PowerBox Evo kann auf vier verschiedene Ausgangsspannungen eingestellt werden. Zum einen auf 6,0 V für reguläre Servos, zum anderen auf 7,4V, 7.8V oder ganz ohne Spanungsregelung für HV Servos. Achten Sie bei der letzten genannten Einstellung darauf, dass alle angeschlosse- nen Komponenten hochvolt-tauglich sind. -
Seite 8: Technische Daten
89 x 55 x 18mm Gewicht: Gewicht Sensor Schalter: Temperaturbereich: -30°C bis +105°C 6. LIEFERUMFANG • PowerBox Evo • MicroSwitch • 8x Patchkabel • 6x Befestigungsschrauben • 4x Gummitüllen und Messinghülsen • Bedienungsanleitung PowerBox-Systems − World Leaders in RC Power Supply Systems... -
Seite 9: Abmessungen
7. ABMESSUNGEN www.powerbox-systems.com... -
Seite 10: Servicehinweis
PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstandard, garantiert “Made in Germany”! SERVICE ADDRESS Wir gewähren deshalb auf die PowerBox Evo PowerBox-Systems GmbH eine Garantie von 24 Monaten ab dem Ver- Ludwig-Auer-Straße 5 kaufsdatum. Die Garantie besteht darin, dass... -
Seite 11: Haftungsausschluss
überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der PowerBox Evo ergeben oder in irgendeiner Weise damit zusammenhängen können. Soweit es gesetzlich zuläs- sig ist, wird die Pflicht zur Schadensersatzleistung, gleich aus welchen rechtlichen Gründen, auf den Rechnungsbetrag der Produkte aus unserem Haus, die an dem... - Seite 12 02/2023 PowerBox-Systems GmbH Ludwig-Auer-Straße 5 86609 Donauwoerth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
