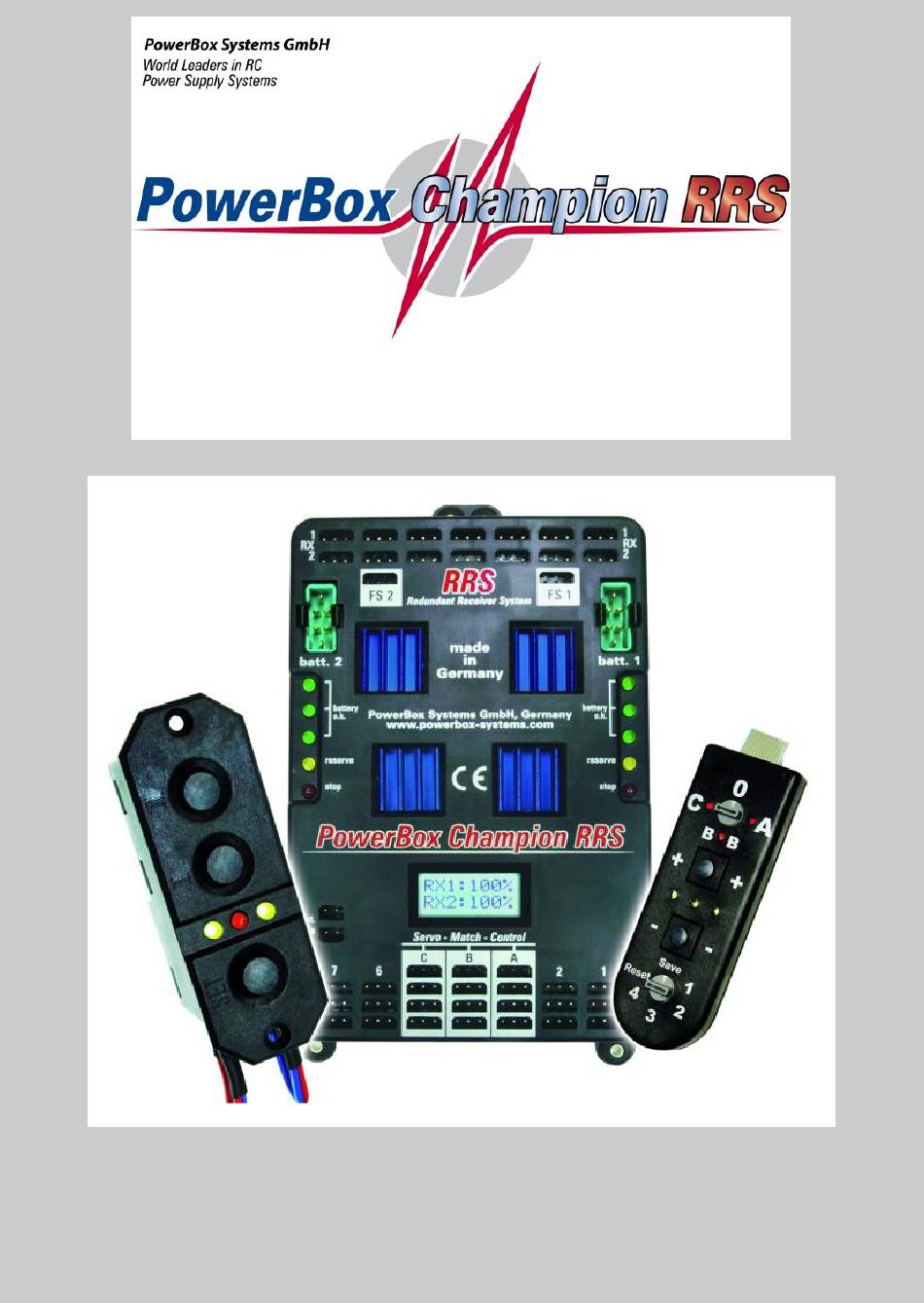

- Seite 2 POWER BOX Champion RRS Sehr geehrter Kunde, wir freuen uns, dass Sie sich für die Akkuweiche PowerBox Champion RRS aus unserem Sortiment entschieden haben. Wir wünschen Ihnen mit der PowerBox Champion viel Freude und Erfolg! 1. Produktbeschreibung Die PowerBox Champion RRS ist eine moderne Stromversorgung die alle elektronische Komponenten enthält, wie sie für moderne Empfänger, Servos und...

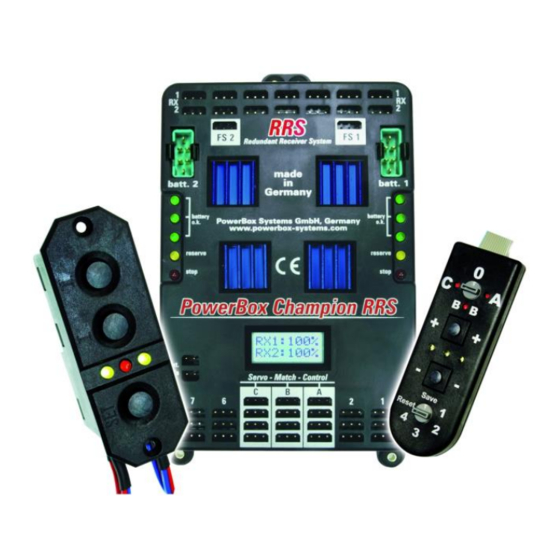

- Seite 3 POWER BOX Champion RRS Bedienelemente: Folgende Darstellung zeigt die wichtigsten Bedienelemente: 3 Matchkanäle Ausgänge zu den Servos Anschluß für externe LED´s Taste für Aktivierung und Akkutyp-Einstelllung LED´s für Einschaltstatus LC-Display LED´s zur Spannungsanzeige LED für Aktivierung und Akkutyp Einstellung Schalttaste für Akku I und II Akku Anschlüsse...
- Seite 4 POWER BOX Champion RRS 3. Erste Schritte und Bedienung a) Anschließen - Stecken Sie zuerst alle Servos auf den gewünschten Kanal. Die Zuordnung bleibt dabei Ihnen überlassen. Zum Beispiel Eingang 4 entspricht Ausgang 4. ACHTUNG: Schließen ungematchte Servos noch nicht Einstellhinweise f) beachten!! - Die Empfänger schließen Sie mit den 16 mitgelieferten Patch-Kabeln an.
- Seite 5 POWER BOX Champion RRS b) Ein- und Ausschaltvorgang Der Ein- bzw. Ausschaltvorgang ist sehr einfach und verhindert effektiv versehentliche Schaltvorgänge. Dabei gehen Sie wie folgt vor: Drücken Sie die SET-Taste auf dem Sensor Schalter und halten diesen gedrückt bis die mittlere LED rot leuchtet. Jetzt drücken Sie nacheinander die beiden Tasten I und II.
- Seite 6 POWER BOX Champion RRS d) Minimalwertspeicher auslesen Der Minimalwertspeicher zeigt Ihnen an wie weit die Spannung jedes einzelnen Akkus während des Fluges eingebrochen war. Kurz klemmende Ruder, schwergängige Gestänge oder einfach unter Belastung schwächelnde Akkus können die Ursache sein. Machen Sie es sich zur Gewohnheit diesen Minimalwertspeicher nach jeden Flug auszulesen.
- Seite 7 POWER BOX Champion RRS - Nachdem die beiden Empfänger mit Hilfe der mitgelieferten Patchkabeln eine Verbindung zum RRS-Modul haben, der Sender eingeschaltet ist, werden Sie im Display vor den beiden Zahlen „1“ und „2“ je einen kleinen Pfeil sehen. Ein Pfeil ist schwarz hinterlegt, der andere ist leer. Der Empfänger mit dem schwarzen Pfeil liefert zum aktuellen Zeitpunkt den...
- Seite 8 POWER BOX Champion RRS f) Servo-Matching Der Vorgang für das Servo-Matching ist sehr einfach und benutzerfreundlich gestaltet. Folgende Punkte zeigen den Ablauf: Wichtig! Zu Beginn der Einstellung müssen der Weiche Endstellungen und Mittenstellungen Ihres Fernsteuersenders der 3 Match-Kanäle eingelernt werden um höchste Präzision bei der Einstellung zu erreichen. Dabei gehen Sie wie folgt vor: - Demontieren Sie alle Anlenkungen der Servos um hohe Kräfte an den...
- Seite 9 POWER BOX Champion RRS Nun zur eigentlichen Einstellung. Diese wird zur Vereinfachung anhand eines Beispiels – Querruder mit 2 parallelen Servos - erklärt: - Verbinden Sie ein Servo des Ruders mit dem Gestänge. Es wird empfohlen dieses Servo senderseitig und mechanisch so einzustellen dass: •...
- Seite 10 POWER BOX Champion RRS g) Einstellen der Servo Versorgung Falls Sie Hochspannungs Servos (8,4V) verwenden wollen, haben Sie mit der Champion RRS die Möglichkeit ihre Servos mit 7,0V statt der 5,9V zu betreiben. Der Vorteil der 7,0V Regelung ist die konstante und gleichmässige Spannungsversorgung.
- Seite 11 POWER BOX Champion RRS 4. Technische Daten Betriebsspannung: 4,0 Volt bis 9,0 Volt Stromversorgung: 2 x 2 zelliger LiPO Akku 7,4 Volt 2 x NiCd bzw. NiMH Akkus mit 5 Zellen, 2 x 2 zelliger LiFePo Akku (A123) Stromaufnahme: eingeschalteter Zustand ca. 75 mA ausgeschalteter Zustand ca.
- Seite 12 POWER BOX Champion RRS...
- Seite 13 - Bedienungsanleitung 6. Garantiebestimmungen Wir legen besonderen Wert auf einen hohen Qualitätsstand. Deshalb ist die PowerBox Systems GmbH zur Zeit als einziger RC-Elektronik Hersteller mit der Industrienorm DIN ISO 9001:2000 zertifiziert. Aufgrund dieses Qualitätsmanagement, für Entwicklung und Fertigung, sind wir in der Lage auf unsere Produkte eine Garantie von 36 Monaten ab Verkaufsdatum zu gewähren.
- Seite 14 POWER BOX Champion RRS PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001:2000 Ludwig-Auer-Strasse 5 D-86609 Donauwörth Germany Tel: +49-906-22 55 9 Fax: +49-906-22 45 9 info@PowerBox-Systems.com www.PowerBox-Systems.com...
