2.

Technische Daten

Betriebspannung:
Stromversorgung:
max. Belastung:
Spannungs verlust:
Spannungsstabilisierung:
Ruhestromaufnahme:
Temperaturbereich:
Gewicht:
3.

Anschluss- und Bedienungselemente

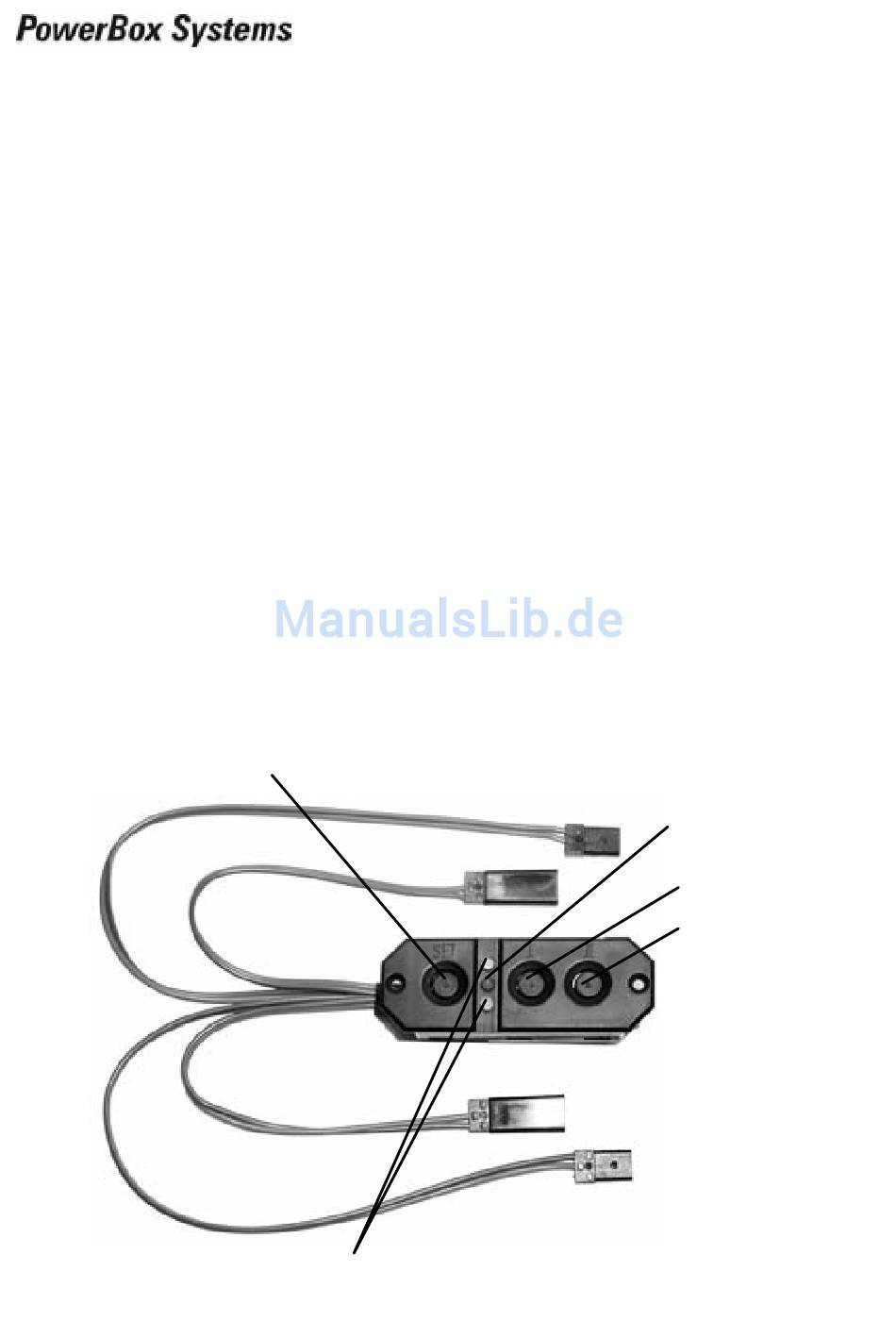

Der Anschluss der beiden Akkus erfolgt über die beiden Uni-Steckbuchsen. Die
Verbindung zum Empfänger wird über beide Servokabel hergestellt. Sind am Emp-
fänger alle Servosteckplätze belegt, verwenden Sie ein V-Kabel um den zweiten
Akkuanschluss einsetzen zu können. Das 2. Anschlusskabel erhöht die Betriebssi-
cherheit, die Ströme werden auf zwei Anschlusskabel und –stifte verteilt.
SET-Taste zur Aktivierung
eines Schaltvorgangs
4 V bis 9 V
2 NiCd bzw. NiMH Akkus mit 5 Zellen
bzw. 2 Lithium-Akkus mit 2 Zellen
5 A
ca. 0,35 V ( Dioden und Reglerverlust )
2 x 5,9 Volt ( +/- 0,1 Volt )
ca. 5µA
-10 oC bis +75 oC
35 g (komplett einschl. aller Anschlusskabel)
2 grüne LED's zur Signalisierung
des Schaltzustandes
- 4 -
PowerBox Sensor
Rote LED zur Signalisierung
der Aktivierung
Schalttaste Akku 1
Schalttaste Akku 2
