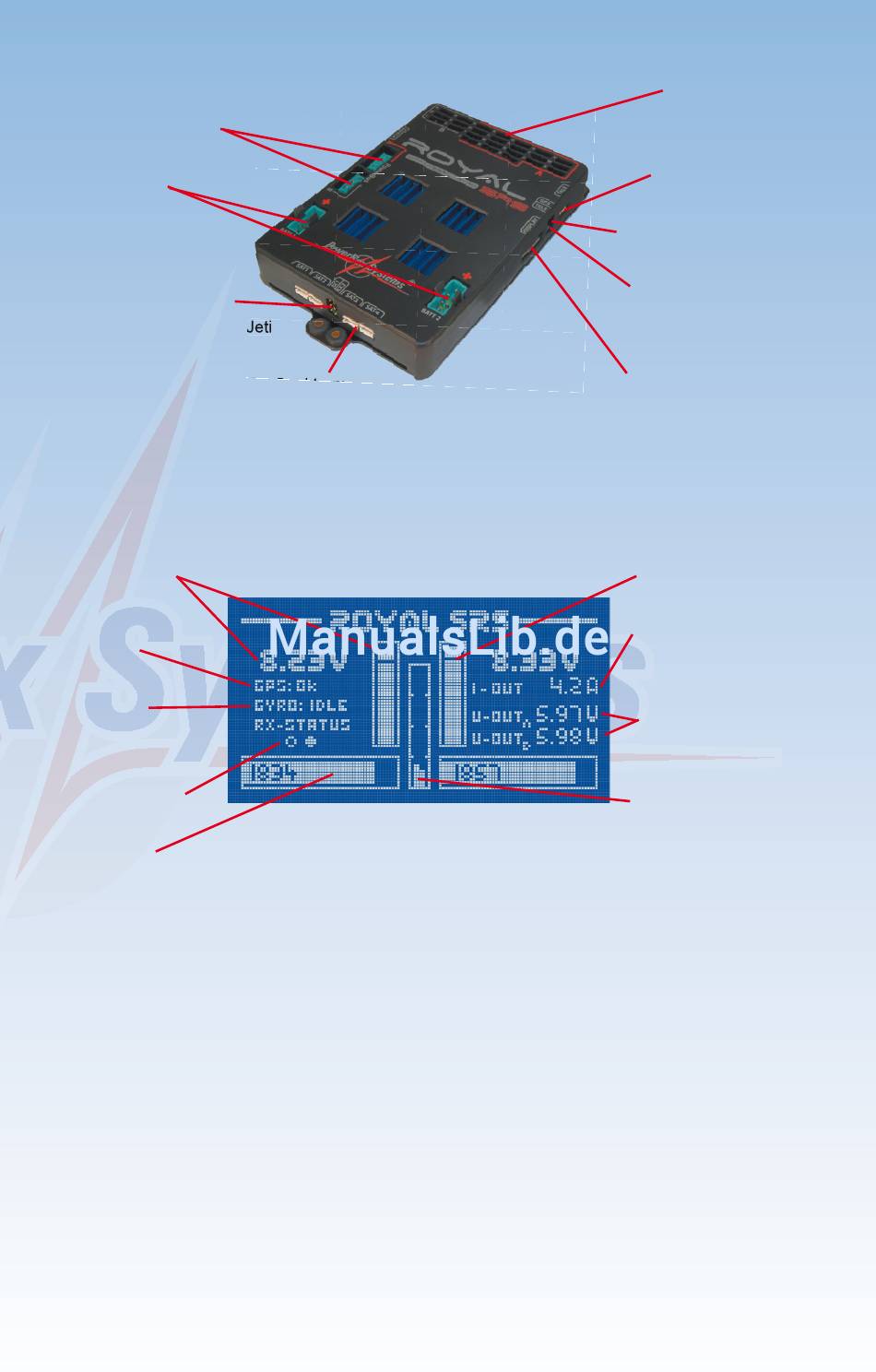

1. Aufbau und Anschlüsse
PowerBUS Ausgänge
Akku Eingänge
RX1 und RX2 Eingänge
für Futaba, HoTT, M-Link, Jeti
Sat 1 - Sat 4 Anschlüsse für Spektrum
Satelliten
2. Hauptbildschirm und Datenlogger
Akkuspannungs-
anzeige
GPS Status
Gyro Sensor
Status
Empfänger Status
Akkukapazität
Erklärung:
• Akkuspannungsanzeige: Zeigt die exakte Akkuspannung für beide Akkus
digital und als Balken an
• GPS Status: Ist hier kein GPS angeschlossen werden 3 Striche angezeigt.
Nach dem Einschalten mit angeschlossenem GPS steht hier „SEARCH"
solange das GPS Satelliten sucht. Vor dem Start muss hier „OK" stehen
• Gyro Sensor Status: Rein informative Anzeige. Nach einem „Zero Gyro"
sollte die Anzeige auf „IDLE" stehen, ein gelegentliches „ACT" für aktiv ist
normal.
• Empfänger Status: Hier ist zu sehen welche Empfänger ein Signal liefern.
Ausnahme Jeti und HoTT, hier wird angezeigt welcher Empfänger
durchgeschaltet ist.
-05-
Servoanschlüsse
Anschluss
Spektrum TM1000
Anschluss GPS Sensor
Anschluss Telemetrie
bzw. USB Adapter
Anschluss LC-Display
Minimalwertspeicher
Gesamtstromabgabe
digital
Ausgangsspannung
Bereich A und B
Stromabgabe Akku 1
und Akku 2, Balkengrafik
