- Seite 1 Bedienungsanleitung PionEEr...

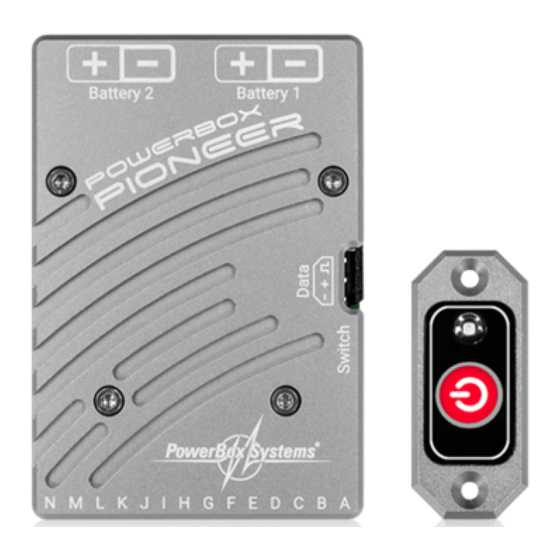

- Seite 2 Sehr geehrter PowerBox-Kunde, wir gratulieren zur Entscheidung, eine PowerBox Pioneer in Ihrem Modell einzuset- zen. Damit integrieren Sie das derzeit modernste Strom-Management-System auf dem Markt. Die Pioneer bietet neben der leistungsfähigen Stromversorgung mit elektronischen Schaltern volle Telemetrie Fähigkeit. Darüber hinaus stellt die Pi- oneer in Verbindung mit einem iGyro SAT ein Gyro System der letzten Generation dar.
- Seite 3 FEATURES + 14 Kanäle + Leistungsstarke Akkuweiche mit hoher Dauerbelastbarkeit + Konsequent doppelte Auslegung der Leistungselektronik + Redundanter elektronischer Schalter + Vollständige Bedienbarkeit vom Sender für PowerBox und Jeti + Bedienung über PowerBox USB Interface Adapter für alle Systeme + Neueste iGyro Technik integriert, mit dem iGyro SAT als Gyrosensor + 9 unabhängige Kreiselausgänge für: 3x Querruder, 3x Höhenruder, 3x Seitenruder + Spezieller Regel-Algorithmus für Flächenmodelle + Erkennung sämtlicher Mischer im Sender...
- Seite 4 1. EINBAU UND ANSCHLÜSSE Um die Baugröße möglichst klein zu halten wurde auf Haltelaschen verzichtet. Der Einbau der Pioneer erfolgt mit dem beiliegenden Klebepad. Durch das gerin- ge Gewicht und die kompakte Bauform ist damit eine hervorragende Befestigung sichergestellt. Die Pioneer kann für drei Fernsteuersysteme verwendet werden: PowerBox P²- BUS, Futaba S.BUS2 Jeti EX-BUS und Spektrum SRXL2.
- Seite 5 AUS stehen. Wird nur ein Empfänger angeschlossen, muss dieser an RX1 zur Übertragung der Telemetrie angeschlossen werden. Falls Sie zusätzlich noch ein GPS III am FastTrack Eingang angeschlossen haben, liefert die Pioneer auch die GPS-Informationen auf den Sender. - Futaba S.BUS2 Schließen Sie einen oder zwei Empfänger mit dem S.BUS2 Ausgang an RX1 und...
- Seite 6 Anschließen der Akkus Schließen Sie idealerweise zwei Akkus gleichen Typs und Kapazität an der Pioneer an. Achten Sie hier unbedingt auf die richtige Polung. Es könnten auch Ak- kus unterschiedlicher Kapazität angeschlossen werden, das führt aber dazu, dass der größere Akku grundsätzlich stärker belastet wird. Wählen Sie die Akkugröße grundsätzlich so aus, dass dieser auch alleine in der Lage ist, die Stromversorgung...
- Seite 7 Zustand mit grün an. Anschließen eines iGyroSAT Soll ein iGyro SAT eingebaut werden, um die Gyro Funktionalität der Pioneer zu nut- zen, muss bei diesem darauf geachtet werden, dass er im rechten Winkel im Modell eingebaut ist. Bei turbinenbetriebenen Modellen sollte der iGyro SAT so weit wie möglich von der Turbine entfernt sein, um eine Einwirkung des Turbinenlärms auf...
- Seite 8 PC. Die PowerBox Terminal App können Sie für den PC auf unserer Webseite herunterladen. 2. BASIS EINSTELLUNGEN Bei der PowerBox Pioneer müssen nur wenige Einstellungen gemacht werden, wenn der iGyro nicht verwendet wird. Sie finden alle Einstellungen entweder im Sendermenü (PowerBox, Jeti) oder in der Mobilen App und im PC Programm.
- Seite 9 b) Channel Reset Capacity Mit dieser Funktion kann ein Kanal zum Rücksetzen der verbrauchten Kapa- zität ausgewählt werden. Standardmäßig ist Kanal 16 eingestellt. Dieser Kanal setzt die verbrauchte Kapazität zurück, sobald mehr als 100 % Weg angesteu- ert werden. Sie können dafür einen Schalter oder Taster verwenden und die Ka- pazität nach dem Laden der Akkus wieder zurücksetzen.
- Seite 10 - Nachjustierung der einzelnen Achsen, falls nötig - Abspeichern des erflogenen Gain Wertes auf einen Schalter Wie man sehen kann sind bei einem neuen Modell im iGyro SAT bzw. in der Pioneer keinerlei Einstellungen notwendig, um im Modell Grundeinstellungen vor- zunehmen oder das Modell ohne Gyro einzufliegen. PowerBox-Systems − World Leaders in RC Power Supply Systems...
- Seite 11 Die Gyro Funktionen in der Pioneer sind identisch zu den Einstellungen in den PowerBox PBR Empfängern mit angeschlossenem iGyro SAT. Der einzige Unter- schied ist, dass die Pioneer neun Gyro Achsen zur Verfügung hat, in den PBR Emp- fängern sind es sechs.
- Seite 12 4. MENÜ STRUKTUR General Settings Fine Tuning Input Mapping Gyro Setup Firmware Axis Selection CH Aileron A Teach Mounting Version Pos. Range Selection CH Aileron B Framerate Teach Stick Gain CH Aileron C Endpoints CH Reset Cap. Attitude Assist CH Elevator A Reset Gyro Characteristic CH Elevator B...
- Seite 13 5. TECHNISCHE DATEN Betriebsspannung: 4,0 V – 9,0 V Stromversorgung: 2s LiPo, 2s Lilon, 2s LiFePo, 5s NiMH Stromaufnahme Betrieb: 105 mA Stromaufnahme Standby: 30 µA Strombelastbarkeit: Dauer 2x10 A (<30 s 2x 20 A) Dropout Spannung: 0,3 V Ausgangsspannung: ungeregelt Signal Eingang: seriell...
- Seite 14 6. ABMESSUNGEN PowerBox-Systems − World Leaders in RC Power Supply Systems...
- Seite 15 7. LIEFERUMFANG - PowerBox Pioneer - PowerBox Pioneer - PowerBox MicroSwitch - PowerBox MicroMag - 2 Patchkabel 22 cm - Magnet - 2 Befestigungsschrauben - 2 Patchkabel 22 cm - Klebepad - 2 Befestigungsschrauben - Bedienungsanleitung in Englisch - Klebepad...
- Seite 16 PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstandard, garantiert „Made in Germany“! Wir gewähren deshalb auf die PowerBox Pioneer eine Garantie von 24 Monaten ab dem Verkaufsdatum. Die Garantie besteht darin, dass nachgewiesene Mate- rialfehler von uns kostenlos behoben werden. Wir weisen vorsorglich darauf hin, dass wir uns vorbehalten, das Gerät auszutauschen, wenn eine Reparatur aus wirt-...
- Seite 17 überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der PowerBox Pioneer ergeben oder in irgendeiner Weise damit zusammenhängen können. Soweit es gesetzlich zuläs- sig ist, wird die Pflicht zur Schadensersatzleistung, gleich aus welchen rechtlichen Gründen, auf den Rechnungsbetrag der Produkte aus unserem Haus, die an dem...
- Seite 18 7/2023 PowerBox-Systems GmbH Ludwig-Auer-Straße 5 86609 Donauwörth Germany +49-906-99 99 9-200 www.powerbox-systems.com...
