Bedienungsanleitung für die PowerBox Royal
- mit doppelter, linear geregelter Spannungsstabilisierung
- mit beleuchtetem LC-Display, integriertem PowerBox RRS System
- mit 20 individuell einstellbaren Servos auf 5 Kanälen (Servomatch)
- mit elektronischen Sicherheitsschaltern (SensorSchalter)
Gebr.Muster geschützt DE 203 13 420.6

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PowerBox Systems PowerBox Royal

  • Seite 1 Bedienungsanleitung für die PowerBox Royal - mit doppelter, linear geregelter Spannungsstabilisierung - mit beleuchtetem LC-Display, integriertem PowerBox RRS System - mit 20 individuell einstellbaren Servos auf 5 Kanälen (Servomatch) - mit elektronischen Sicherheitsschaltern (SensorSchalter) Gebr.Muster geschützt DE 203 13 420.6...
  • Seite 3 PowerBox Royal Sehr geehrter Kunde, wir freuen uns, dass Sie sich für die PowerBox Royal entschieden haben, einem absolutem High End Produkt der neuesten Generation von RC- Stromversorgungen aus unserem Sortiment. Damit besitzen Sie die zur Zeit leistungsfähigste Stromversorgung auf dem Weltmarkt für Ihre wertvollen Modellflugzeuge, die außer der Kopplung von...
  • Seite 4: Inhaltsverzeichnis

    3. Bestücken Sie die PowerBox Royal ............- 8 - 4. Der Sensorschalter: ................- 10 - 5. Beschreibung und Bestückung des RRS in der PowerBox Royal………- 12 - 6. Programmieren eines freien Steuerkanals auf Failsafe bei PCM... - 20 - 7.
  • Seite 5: Geschichte Der Akkuweichen Von Powerbox Systems

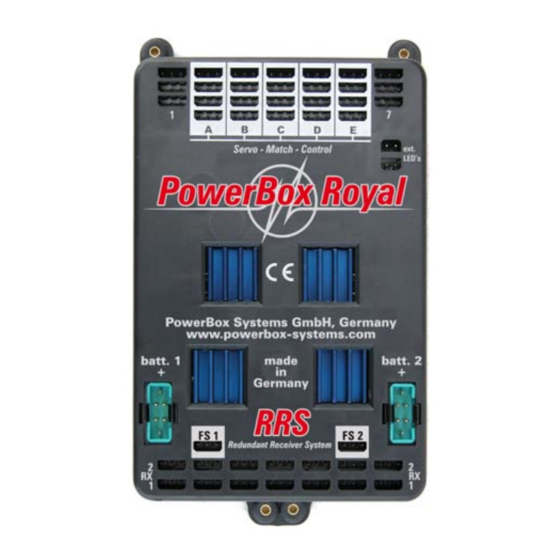

    Konzeptes, gute Ideen und innovative Elektronik setzen sich durch! 2. Produktbeschreibung : Die PowerBox Royal ist die zur Zeit modernste RC-Stromversorgung die alle elektronische Komponenten enthält, wie sie für heutige moderne Servos und Modelle erforderlich sind. Die für eine sichere Versorgungsspannung...
  • Seite 6 Einsatz kommen, das nicht durch redundante Systeme gesichert ist, gesichert wie durch eine PowerBox Royal! Sie können an dieser PowerBox Royal bis zu 7 Kanäle vom Empfänger „auslagern“. Wir haben diesen Begriff geprägt, weil wir der festen Überzeugung sind, und unzählige Tests haben uns darin bestätigt, dass nicht alle Kanäle eines Empfängers über eine externe Stromversorgung zu laufen...
  • Seite 7 Flügen können dies bis zu 150 -200 mAh sein, ist dies normal. Die Begründung: Wie eingangs erwähnt, sind in der PowerBox Royal zwei voneinander unabhängige, redundante lineare Regler eingebaut, eben je ein Regler für jeden Akku, zusätzlich zwei Low Drop Out Regler für die beiden Empfänger.
  • Seite 8: Bestücken Sie Die Powerbox Royal

    Servos und den Empfänger. Redundant ist das nicht. Derartige Schaltungen entsprechen nicht unseren Vorstellungen von einem redundanten System für wertvolle Flugmodelle und für die Sicherheit im Modellbau. 3. Bestücken Sie die PowerBox Royal: An die linke Seite stecken An die rechte Seite stecken Sie den SensorSchalter...
  • Seite 9 PowerBox Royal Die Servos werden in die obere Buchsenbank gesteckt. Beachten sie die Polarität des Steckers. Die Steckerführung hat eine Abschrägung eingearbeitet, die Impulsseite ist immer links, wie auf dem Bild zu erkennen. Der Stecker für das LC-Display wird an der rechten Seite PowerBox Royal in die dafür vorgesehene...
  • Seite 10: Der Sensorschalter

    Der SensorSchalter dient zum externen Ansteuern der elektronischen Schalter in unserer PowerBox Royal, dabei wird der Strom nicht direkt über den SensorSchalter geschaltet. Der eigentliche Schaltvorgang erfolgt durch die beiden voneinander unabhängigen elektronischen Schalter in der Weiche.
  • Seite 11 Durch dieses Schaltsystem bieten wir Ihnen höchsten Sicherheitsstandard! Die „stand by“ Schaltung der elektronischen Schalter in der PowerBox Royal nimmt im ausgeschalteten Zustand einen Ruhestrom von ca. 5µA auf. Das entspricht nur einem Bruchteil der Selbstentladung von normalen Akkus.
  • Seite 12: Beschreibung Und Bestückung Des Rrs In Der Powerbox Royal

    Steckplätze der Buchsenbank RX 1 benützt werden. Mit der Möglichkeit an diese PowerBox Royal auch einen zweiten Empfänger einzusetzen, besitzen Sie eine sichere, von uns und unseren Piloten lang erprobte und leistungsfähige integrierte Empfängerweiche für Ihre wertvollen Modellflugzeuge, die außer der Kopplung von zwei Empfängern nach Ihrer...
  • Seite 13 PowerBox Royal Beschreibung des integrierten RRS - Welche Überlegungen führten zum System RRS (Redundant Receiver System)? Natürlich sind redundante Empfangssysteme nicht neu, es gibt sie eigentlich schon seit Jahrzehnten sowohl in Satelliten als auch bei militärischen Anwendungen. Auf dem Gebiet der Empfängerweichen für Modelle muss hier ein Name erwähnt werden: C.
  • Seite 14 PowerBox Royal Die Sender sind aber für eine funktionierende Funkstrecke zum Modell eigentlich der Hauptfaktor, der über die mögliche Funkstrecke, also die Reichweite zum Empfänger entscheidet! Warum die Entwicklung des Systems RRS? Bei unseren fast zweijährigen Tests mit dem Vorläufer, dem PowerBox RRS Modul, und mit allen heute handelsüblichen modernen Empfängern und...
  • Seite 15 PowerBox Royal Warum schaltet das in der PowerBox Royal eingebaute RRS System nur 7 Kanäle gleichzeitig um? Der erste und wichtigste Punkt ist immer wieder die Sicherheit. Sicherheit erreicht man nicht durch unsinniges und in der Praxis unnötiges aufblähen von zusätzlichen Funktionen.
  • Seite 16 Senderleistung. Natürlich gibt das RRS System auch Sicherheit bei einem Komplettausfall eines Empfängers. Wir sind deshalb Meinung, dass das in der PowerBox Royal integrierte RRS System auf Grund der genialen Umschalttechnik, hier mehr zu leisten im Stande ist, als ein reines „Zweiantennen-Empfangssystem“.
  • Seite 17 Diese Prüfung geschieht in einer Zeit von ca. 60 ms. Wichtige elektronische Grundsätze: Das in der PowerBox Royal integrierte RRS System ist mit seinen elektronischen Bauteilen so ausgelegt, dass die Servos immer von einem Empfänger gesteuert werden. Es ist immer ein Empfänger durchgeschaltet, und die Servos können niemals Impulse zeitgleich von beiden Empfängern...
  • Seite 18 PowerBox Royal Bestücken des RRS Moduls mit den 16 Patchkabel an der PowerBox Royal: Erste Reihe RX 1: Anschlüsse für Patchkabel Empfänger 1 (RX 1), Eingang der Servosignale Empfänger Buchsen 1 bis 7 Die sieben Kanäle des Empfängers sind frei wählbar und müssen nicht mit den Kanalnummern Empfängers...
  • Seite 19 Nebenfunktionen wie z.B. Smoke, Bremse, Landescheinwerfer verbleiben an den Empfängern. Denken Sie daran, dass Sie auf der PowerBox Royal 5 Kanäle zur Verfügung haben, an denen Sie je Kanal 4 Servos individuell einstellen können. Nehmen Sie dazu zweckmäßiger weise die Steckplätze 2, 3, 4, 5 und 6. diese können mit dem Einstellboard der PowerBox Royal justiert werden.
  • Seite 20: Programmieren Eines Freien Steuerkanals Auf Failsafe Bei Pcm

    PowerBox Royal 6. Programmieren eines freien Steuerkanals auf Failsafe bei PCM Empfängern: Am Sender wird ein freier Kanal, der durch keine weitere Funktion belegt ist, auf Failsafe programmiert. Dieser Failsafe-Kanal muss so programmiert werden, dass dieser im Falle von Failsafe von 0% auf -100% wechselt, oder von 0% auf +100%. ( halber Servoweg ).
  • Seite 21: Einsatz Der Powerbox Royal Mit Zwei Ppm-Empfängern

    Empfänger keine 100% mehr erscheinen, sondern der Prüfzeit entsprechend weniger und es muss für jeden Empfänger eine Umschaltung aufgezeichnet sein. 7. Einsatz der PowerBox Royal mit zwei PPM-Empfängern: Bei Einsatz von PPM-Empfängern (nicht IPD, diese müssen auch mit dem Failsafe-Kanal programmiert werden) wird die Empfängerumschaltung durch ein internes Programm gesteuert, eine PowerBox Systems Eigenentwicklung.
  • Seite 22 Quarz, die Antenne, den Empfänger, die Programmierung. Die verschiedenen Darstellungen auf dem Display: Nehmen Sie die nun fertig verkabelte, redundante Empfangsanlage in Betrieb. Schalten Sie zuerst den Sender und dann die Empfangsanlage ein. Die PowerBox Royal begrüßt Sie mit folgendem Bild: - 22 -...
  • Seite 23 PowerBox Royal Im Standardmenü des LC-Displays erscheint folgende Darstellung: Linke obere Ecke: „I“ ist die Anzeige für Empfänger RX 1 Die römische Ziffer „I“ muss weiß hinterlegt sein, dann arbeitet der Empfänger richtig und hat ein gültiges Servosignal. Ist nur die „I“ zu sehen, ohne weißes Feld, bringt dieser Empfänger kein gültiges Signal.
  • Seite 24 Aufrufen der BlackBox Funktion: Mit dem SensorSchalter können Sie in die nächste Menüfolge des Displays wechseln. So wird nach einem Fluge die BlackBox der PowerBox Royal abgerufen und auf dem LC-Display angezeigt. Dazu drücken Sie die beiden Tasten des SensorSchalters gemeinsam, vor dem Ausschalten.
  • Seite 25 PowerBox Royal Switches bedeutet die Anzahl der Umschaltungen zwischen den beiden Empfängern. Im vorliegenden Display sehen wir RX 1 auf RX 2: eine Umschaltung. RX 2 auf RX 1 ebenfalls eine Umschaltung. Sollten Sie beim Standardbild des Displays nur die beiden Ziffern „I“ und „II“...
  • Seite 26: Umschaltbare Stabilisierte Servospannung

    Schleppzeiger deutlich hinter dem aktuellen Zeiger zu sehen ist, sollten Sie die Blackbox auslesen, um nähere Werte zu erhalten. Die Werkseinstellung der PowerBox Royal ist für LiPo Akkus 7,4 Volt ausgelegt. Die stabilisierte Spannung an allen 26 Servobuchsen ist auf 5,9 Volt eingestellt.
  • Seite 27 Beachten Sie den Aufdruck der die Schaltrichtung anzeigt . Eine oft gestellte Frage ist, warum stabilisiert PowerBox Systems die Spannung auf maximal 7,0 Volt, warum ist die Spannung nach oben hin nicht offen? Einfacher und viel billiger wäre diese Lösung allemal. Warum wählen wir den aufwendigen Weg einer zweiten stabilisierten Spannung? Diese Vorgehensweise wollen wir erklären.
  • Seite 28: Wichtig Für Wettbewerbspiloten

    Manöver damit geflogen, empfehlen wir die Spannungseinstellung auf 7,0 Volt vorzunehmen, soweit dies für die verwendeten Servos zulässig ist. Dadurch, dass die beiden linearen Regler der PowerBox Royal nur bis 7,0 Volt, und nicht bis auf 5,9 Volt regeln müssen, erhöht sich die Reglerleistung um das doppelte! 10.
  • Seite 29 Servos, dann die Anlenkung oder das Servo selbst überprüfen. Initialisieren: Bevor wir mit dem Einstellen der Servos beginnen können, muss der PowerBox Royal eingelernt werden, mit welchem Sender und welchen Empfängern gesteuert werden soll. Diese Maßnahme ist für einen präzise einzustellenden Servolauf notwendig. Ohne diese „Initialisierung“ auf Ihren Sender können Servos niemals, immer wieder reproduzierbar, eingestellt...
  • Seite 30: Initialisierung Der Fünf Matchkanäle

    Das Einstellboard funktioniert für alle PowerBox Royal, Sie brauchen deshalb für jede weitere PowerBox Royal kein neues Einstellboard erwerben. 11. Initialisierung der fünf Matchkanäle: Vor dem ersten Einsatz muss die PowerBox Royal initialisiert werden. Damit werden eventuelle Ungenauigkeiten oder Abnützungen an den Potentiometern der Knüppelaggregate ausgeglichen.
  • Seite 31 2. Bringen Sie den Servo-Auswahlschalter in die Position „Reset“. 3. Beginnen Sie mit dem Steuerkanal Ihres Senders mit dem Sie die Buchsenbank „A“ auf der PowerBox Royal ansteuern 4. Stellen Sie sicher, dass dieser Kanal noch nicht mit einem Mischer oder einer Wegbegrenzung belegt ist 5.
  • Seite 32 PowerBox Royal 12. Drücken Sie die Plus-Taste. Auf dem LC-Display wird die richtige Abspeicherung der Initialisierung durch einen Hacken neben dem Wort „saved“ bestätigt. 13. Die rote LED „A“ auf dem Einstellboard wird erlöschen. 14. Nehmen Sie diese Initialisierung für jeden der fünf Kanäle vor, dazu können Sie immer den gleichen Senderkanal benutzen.
  • Seite 33: Umpolen Der Servos

    Abspeicherung erfolgt. Zum Speichern drehen Sie den Servo- Auswahlschalter auf ’Save’ und betätigen die Plus-Taste. Die rote LED erlischt und die Daten sind nun in den Speicher der PowerBox Royal übertragen. Falls Sie mehrere Servos eines Kanals auf Gleichlauf bringen müssen, weil diese z.B.
  • Seite 34: Technische Daten

    Lebensdauer der Servos steigt erheblich und vor allem die Kraft der gekoppelten Servos kann sich voll entfalten. Durch den Einsatz der PowerBox Royal können Sie sich durchaus den einen oder anderen Steuerkanal bei der Belegung des Senders sparen. Ein beliebter Anwendungsfall ist zum Beispiel das Einstellen der Störklappen beim...
  • Seite 35: Einbaumaße Der Powerbox, Des Displays Und Des Sensorschalters

    PowerBox Royal Natürlich sind alle unsere PowerBoxen, egal welcher Typ, gegen eine eventuelle Rückspannung, die von den Servomotoren erzeugt werden könnte, gesichert! Diese Maßnahme ist notwendig, weil auf dem Markt Servos angeboten werden, die mit einer Elektronik ausgestattet sind, die diese Rückspannung nicht verhindert! Ebenso gibt es bestimmte Empfängertypen die gegen diese...
  • Seite 36: Blockschaltbild Powerbox Royal

    PowerBox Royal 15. Blockschaltbild PowerBox Royal: - 36 -...
  • Seite 37: Anschluss- Und Bedienungselemente

    PowerBox Royal 16. Anschluss- und Bedienungselemente Der Anschluss der beiden Akkus erfolgt über die beiden Hochstrombuchsen. Benutzen Sie zur Versorgung Ihrer Empfangsanlage niederohmige Akkus bester Qualität. Verwenden Sie Empfängerakkus mit nicht zu geringer Kapazität, damit beim Ausfall eines Akkus während des Fluges der andere auch allein die Stromversorgung sicherstellen kann ein.
  • Seite 38 PowerBox Royal Oben rechts finden zwei verpolungssichere Steckkontakte. Hier kann je eine superhelle rote LED (liegen im Zubehörbeutel)für jeden der beiden Stromkreise eingesteckt werden. Diese LEDs können Sie in der Rumpfseitenwand Ihres Modells anbringen. Sie erhalten dadurch eine optische Warnmeldung auch während des Fluges, wenn einer oder beide Akkus leer werden, oder ein anderer Defekt an der Spannungsversorgung auftreten sollte.
  • Seite 39: Garantiebestimmungen

    PowerBox Royal 17. Garantiebestimmungen : Jede PowerBox Royal durchläuft während der Herstellung mehrere aufwendige Prüfungen. Wie Ihnen bekannt, legen wir besonderen Wert auf einen sehr hohen Qualitätsstandard. Dadurch sind wir in der Lage, auf dieses Produkt eine Garantie von 36 Monaten ab Verkaufsdatum zu gewähren. Die Gewährleistung besteht darin, dass während der Garantiezeit nachgewiesene...
  • Seite 40 PowerBox-Systems GmbH Ludwig-Auer-Strasse 5 D-86609 Donauwörth Germany Tel: +49-906-22 55 9 Fax: +49-906-22 45 9 info@PowerBox-Systems.com www.PowerBox-Systems.com...
