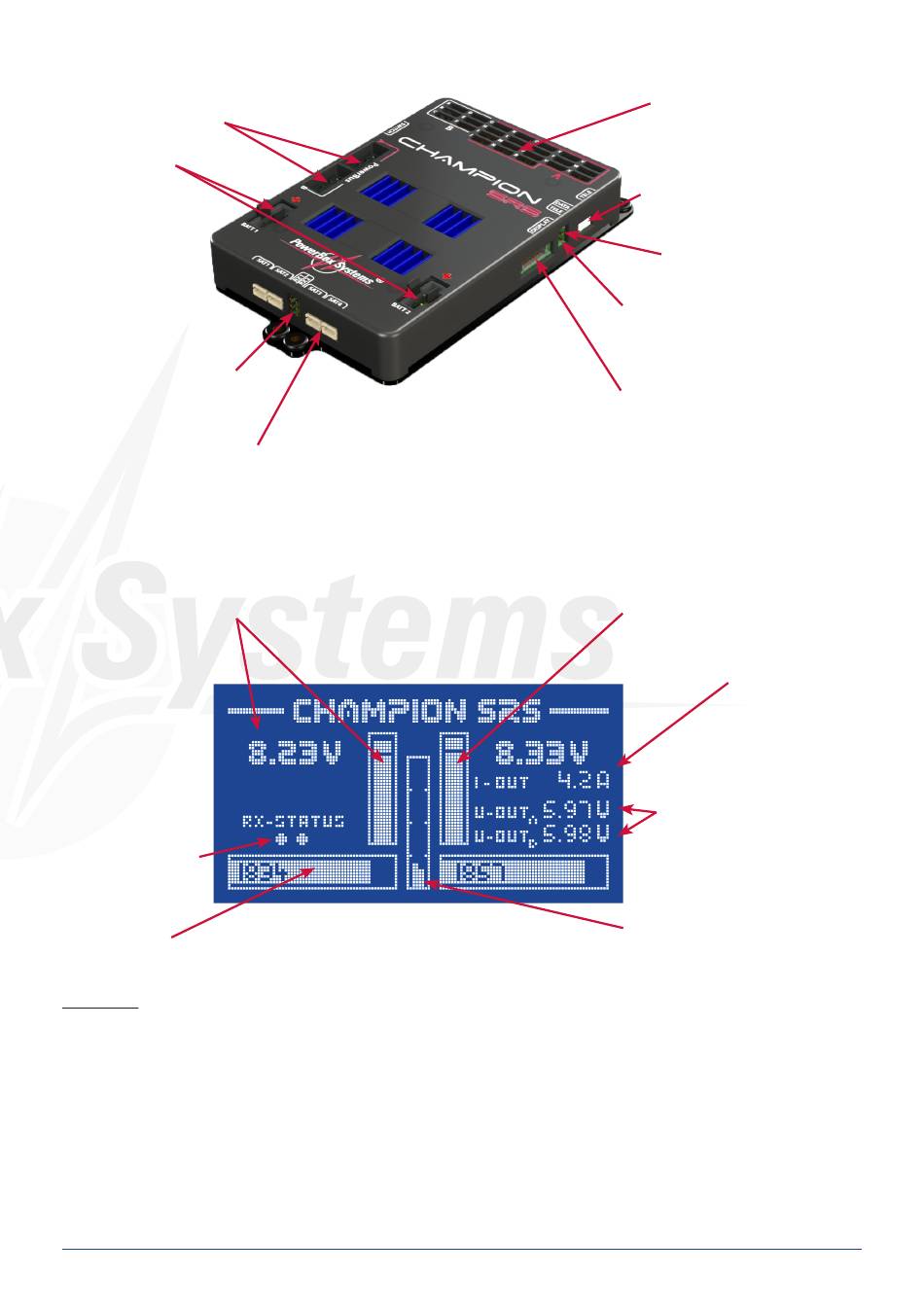

1. AUFBAU UND ANSCHLÜSSE
PowerBUS Ausgänge
Akku Eingänge
RX1 und RX2 Eingänge
für Futaba, HoTT, M-Link, Jeti
Sat1 - Sat4 Anschlüsse für Spektrum Satelliten
2. HAUPTBILDSCHIRM UND DATENLOGGER
Akkuspannungsanzeige
Empfänger Status
Akkukapazität
Erklärung:
- Akkuspannungsanzeige: Zeigt die exakte Akkuspannung für beide Akkus digital und als Balken an
- Empfänger Status: Hier ist zu sehen welche Empfänger ein Signal liefern. Ausnahme Jeti und HoTT, hier wird
angezeigt welcher Empfänger durchgeschaltet ist.
- Akkukapazität: Zeigt die Restkapazität der Akkus als digitalen Wert und Balkenanzeige.
- Minimalwert Zeiger: Die weiße Pixelreihe in der Balkenanzeige stellt die minimal aufgetretene Spannung dar,
ungeeignete oder defekte Akkus können erkannt werden, wenn der Minimalwert deutlich von der aktuellen
Spannungslage abweicht.
- Gasamtstromabgabe: Zeigt die aktuelle Stromaufnahme Ihres Modells an.
- Ausgangsspannung: Spannungsanzeige für beide Stromkreise A und B.
- Stromabgabe Akku 1 und Akku 2: Stromabgabe der beiden Akkus als Balkenanzeige.
www.powerbox-systems.com
Servoanschlüsse
Anschluss
Spektrum TM1000
Anschluss USB
Interface Adapter
Anschluss Telemetrie
Anschluss LC-Display
Minimalwertspeicher
Gesamtstromabgabe
digital
Ausgangsspannung
Bereich A und B
Stromabgabe Akku 1
und Akku 2, Balkengrafik
5
