6 Inbetriebnahme
6.4 Kühlung des Schweißgerätes
Um eine optimale Einschaltdauer der Leistungsteile zu erreichen, achten Sie auf folgende
Bedingungen:
· Für eine ausreichende Durchlüftung am Arbeitsplatz sorgen,
· Luftein - bzw. austrittsöffnungen des Gerätes nicht behindern,
· Metallteile, Staub oder sonstige Fremdkörper dürfen nicht in das Gerät eindringen.
6.4.1 Temperaturgesteuerte Wasserpumpe und Lüfter
Bei allen Geräten der Wega-Serie sind die Wasserpumpe und die Lüfter temperaturgesteuert
d. h. sie sind nur im Bedarfsfall eingeschaltet (siehe Tabelle 1).
Gerät am Netzschalter einschalten
Brennertaster drücken (Schweißstart)
Brennertaster loslassen (Schweißende)
Temperatur am Gleichrichter < 60°C
Temperatur am Gleichrichter > 60°C
Gerät auf Störung (Brennertaster gedrückt)
(Tabelle 1)
Bei Störung (z.B. zu wenig Kühlwasser) ist Schweißen nicht möglich. Beim Betätigen des
Brennertasters können aber trotzdem die Lüfter und die Wasserpumpe eingeschaltet werden.
Es besteht auch die Möglichkeit die Wasserpumpe und die Lüfter ständig in Betrieb zu schalten.
Dies ist besonders empfehlenswert für Anwendungsfälle wie z.B.: Heftarbeiten, Punkten mit hoher
Leistung oder auf Kundenwunsch etc.
Für diese Funktionsänderung muß auf der Leiterplatte WK5 ein Jumper umgesteckt werden.
Jumperstellungen:
Temperaturgesteuerte Wasserpumpe und Lüfter (Standard bei Auslieferung):
Jumper auf „JP10" gesteckt
Wasserpumpe und Lüfter laufen ständig:
Jumper von „JP10" auf „JP9" stecken
JP 10
JP 9

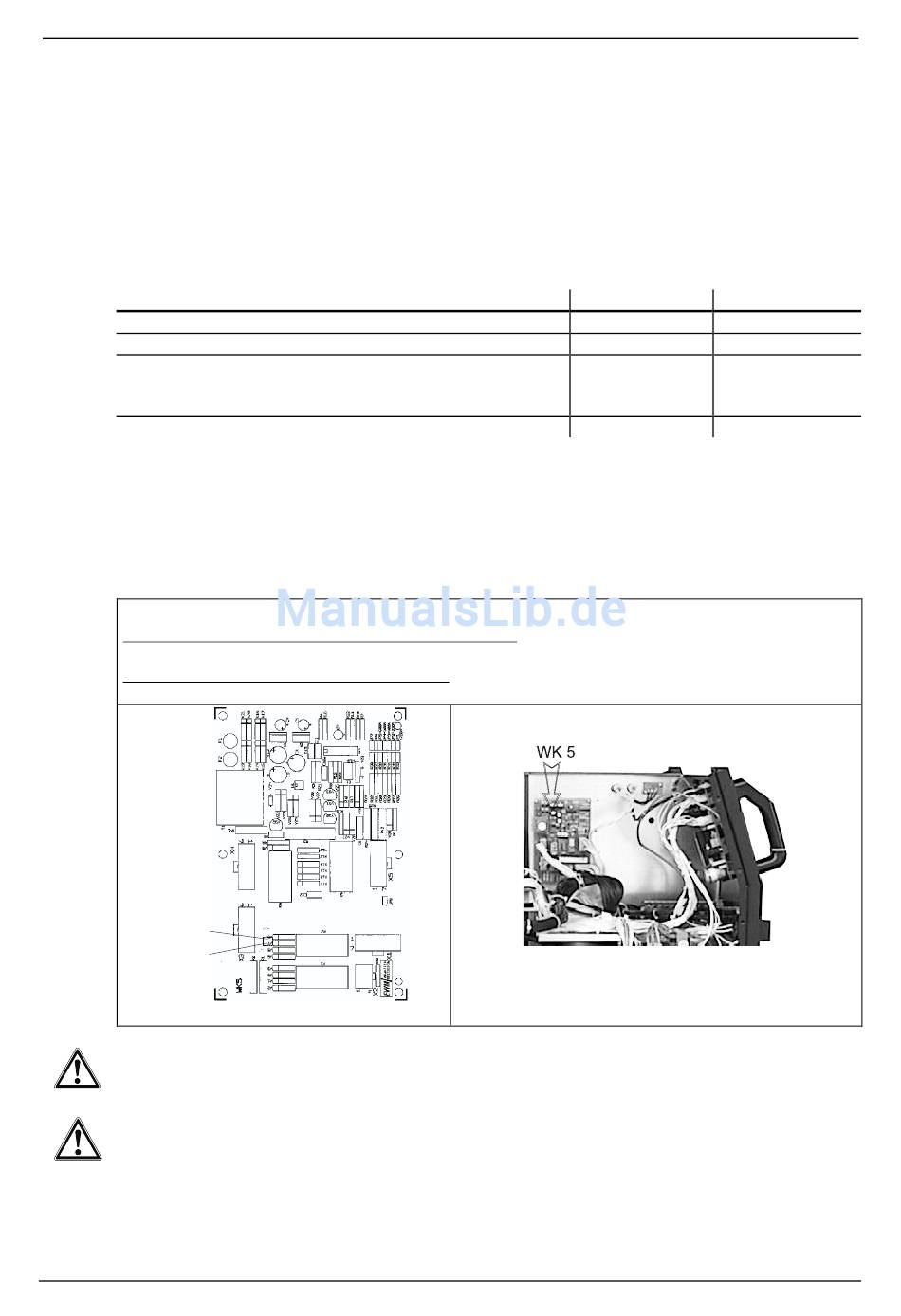

Siebdruck der Platine WK 5
Es darf immer nur ein Jumper gleichzeitig aufgesteckt sein!
Die Platine WK 5 befindet sich auf der linken Seite im Innern des Gerätes.
Sicherheitsmaßnahmen beachten!
Netzstecker ziehen!
6/2
Lüfter Wasserpumpe
aus aus
ein ein
aus aus
ein ein
ein ein
