Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Sicherheitshinweise..........................6 Hinweise zum Gebrauch dieser Betriebsanleitung................ 6 Symbolerklärung ..........................7 Allgemein ............................8 Transport und Aufstellen......................12 2.4.1 Kranen .......................... 13 Umgebungsbedingungen......................14 2.5.1 Im Betrieb ........................14 2.5.2 Transport und Lagerung....................
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol.
Sicherheitshinweise Allgemein Allgemein GEFAHR Elektrischer Schlag! Schweißgeräte verwenden hohe Spannungen, die bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen können. Auch beim Berühren niedriger Spannungen kann man erschrecken und in der Folge verunglücken. • Öffnen des Gerätes ausschließlich durch sachkundiges Fachpersonal! •...
Seite 9
Sicherheitshinweise Allgemein WARNUNG Explosionsgefahr! Scheinbar harmlose Stoffe in geschlossenen Behältern können durch Erhitzung Überdruck aufbauen. • Behälter mit brennbaren oder explosiven Flüssigkeiten aus dem Arbeitsbereich entfernen! • Keine explosiven Flüssigkeiten, Stäube oder Gase durch das Schweißen oder Schneiden erhitzen! Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln!
Seite 10
Sicherheitshinweise Allgemein VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Geräteschäden durch vagabundierende Schweißströme! Durch vagabundierende Schweißströme können Schutzleiter zerstört, Geräte und elektrische Einrichtungen beschädigt, Bauteile überhitzt und in der Folge Brände...
Seite 11
Sicherheitshinweise Allgemein VORSICHT EMV-Geräteklassifizierung Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt (siehe technische Daten): Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird. Bei der Sicherstellung der elektromagnetischen Verträglichkeit für Klasse A Geräte kann es in diesen Bereichen zu Schwierigkeiten, sowohl aufgrund von leitungsgebundenen als auch von gestrahlten Störungen, kommen.
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •...
Sicherheitshinweise Transport und Aufstellen 2.4.1 Kranen GEFAHR Verletzungsgefahr beim Kranen! Beim Kranen können Personen durch herunterfallende Geräte oder Anbauteile erheblich verletzt werden! • Gleichzeitig an allen Ringschrauben transportieren (s. Abb. Kranprinzip)! • Gleiche Lastverteilung sicherstellen! Ausschließlich Ringketten oder Seilgehänge mit gleicher Länge verwenden! •...
Sicherheitshinweise Umgebungsbedingungen Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. VORSICHT Geräteschäden durch Verschmutzungen! Ungewöhnlich hohe Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen...
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogenschweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei.

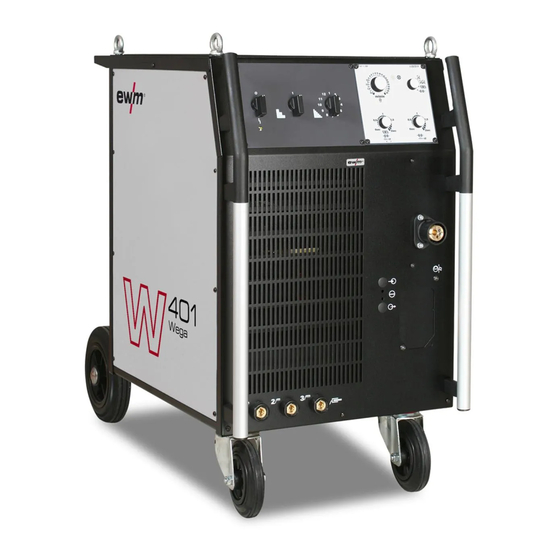

Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht HINWEIS Kühlmitteltank und Schnellverschlusskupplungen Kühlmittelvor- /rücklauf sind nur bei Geräten mit Wasserkühlung vorhanden. Abbildung 4-1 099-005224-EW500 08.11.2011...
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.3.1.1 Interne Bedienelemente HINWEIS Im Beschreibungstext wird die maximal mögliche Gerätekonfiguration aufgeführt. Ggf. muss die Option der Anschlussmöglichkeit nachgerüstet werden (siehe Kapitel Zubehör). • Rechte Abdeckung des Gerätes entriegeln. • Abdeckung nach vorne kippen, anschließend nach oben abnehmen. Im Gerät finden sich weitere Bedienelemente zur Parametereinstellung.
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.3.2 Schweißgerätesteuerung M2.20 Abbildung 4-5 Pos. Symbol Beschreibung Taste, Betriebsart 2-Takt 4-Takt MIG-Punkten, Parameteranwahl (t1 = Punktzeit) erfolgt mit Taste Ablaufparameter, die Einstellung am Drehknopf. Intervall, Parameteranwahl (t1 = Pulszeit, t2 = Pulspause) erfolgt mit Taste Ablaufparameter, die Einstellung am Drehknopf Signalleuchte Strom Leuchtet, wenn die Stromstärke dargestellt wird.
Seite 23
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Taste, Gastest Während Prüfung und Einstellung der Gasdurchflussmenge bleiben Schweißspannung und Drahtvorschubantrieb abgeschaltet. Nach einmaligem Betätigen des Tasters fließt für ca. 25 s Schutzgas. Durch nochmaliges Betätigen kann der Vorgang jederzeit unterbrochen werden. Taste, Drahteinfädeln Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel (Geschwindigkeit = 6,0 m/min, konstant)
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.3.3 Schweißgerätesteuerung M2.40 Abbildung 4-6 Pos. Symbol Beschreibung Taste, Schweißaufgabe / Schweißparameter Die Parametereinstellung erfolgt am Drehknopf Anzeige Drahtgeschwindigkeit (in m/min) Anzeige Schweißstrom (in A) Anzeige Blechdicke (in mm)Anzeige und Anwahl der JOBs (Schweißaufgaben, Auswahl durch JOB-Liste). Ändern des JOBs durch ca.
Seite 25
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drehknopf, Einstellung Drahtgeschwindigkeit / Schweißparameter Stufenlose Einstellung der Drahtgeschwindigkeit bzw. Schweißstrom, Blechdicke, JOB und Ablaufparameter wie Gasnachströmen, Drahtrückbrand etc. Taste, Ablaufparameter Die Parametereinstellung erfolgt am Drehknopf Gasnachströmzeit „GnS“ (0,0 bis 10,0 s) Drahtrückbrand „drb“...
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •...
Aufbau und Funktion Transport und Aufstellen VORSICHT Schäden durch unsachgemäßen Anschluss! Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle beschädigt werden! • Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender Anschlussbuchse einstecken und verriegeln. • Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkomponente entnehmen! •...
Aufbau und Funktion Netzanschluss Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Aufbau und Funktion Schweißbrennerkühlung Schweißbrennerkühlung HINWEIS Nur bei wassergekühlten Schweißgeräten! 5.6.1 Allgemein VORSICHT Kühlmittelmischungen! Mischungen mit anderen Flüssigkeiten oder die Verwendung ungeeigneter Kühlmittel führt zu Sachschäden und zum Verlust der Herstellergarantie! • Ausschließlich die in dieser Anleitung beschriebenen Kühlmittel (Übersicht Kühlmittel) verwenden.
Aufbau und Funktion Schweißbrennerkühlung 5.6.3 Kühlmittel einfüllen Das Gerät wird ab Werk mit einer Kühlmittelmindestbefüllung ausgeliefert. Abbildung 5-2 Pos. Symbol Beschreibung Verschlussdeckel Kühlmitteltank Kühlmittelsieb Kühlmitteltank Markierung „min“ Mindestfüllstand Kühlmittel • Verschlussdeckel Kühlmitteltank abschrauben. • Siebeinsatz auf Verschmutzungen prüfen, ggf. reinigen und wieder in seine Position bringen. •...
Aufbau und Funktion Anschluss Schweißbrenner und Werkstückleitung Anschluss Schweißbrenner und Werkstückleitung VORSICHT Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen! Bei nicht angeschlossenen Kühlmittelleitungen oder der Verwendung eines gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können Geräteschäden auftreten. • Alle Kühlmittelleitungen ordnungsgemäß anschließen! •...
Seite 32
Aufbau und Funktion Anschluss Schweißbrenner und Werkstückleitung Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket Schweißbrennerzentralanschluss (Euro) Schweißstrom, Schutzgas und Brennertaster integriert Schnellverschlusskupplung (rot) Kühlmittelrücklauf Schnellverschlusskupplung (blau) Kühlmittelvorlauf Werkstück Werkstückleitung Anschlussbuchse, Werkstückleitung Drosselanzapfung „hart“ Anschlussbuchse, Werkstückleitung Drosselanzapfung „mittel“ Anschlussbuchse, Werkstückleitung Drosselanzapfung „weich“ • Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter verschrauben.
Aufbau und Funktion Schutzgasversorgung Schutzgasversorgung 5.8.1 Anschluss Schutzgasversorgung WARNUNG Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen! Falscher Umgang und unzureichende Befestigung von Schutzgas- flaschen kann zu schweren Verletzungen führen! • Schutzgasflaschen mit den serienmäßig am Gerät vorhandenen Sicherungselementen (Kette / Gurt) sichern! •...
Seite 34
Aufbau und Funktion Schutzgasversorgung • Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen. • Schutzgasflasche mit Sicherungskette sichern. Abbildung 5-4 Pos. Symbol Beschreibung Druckminderer Schutzgasflasche Ausgangsseite Druckminderer Gasflaschenventil • Druckminderer an Gasflaschenventil gasdicht festschrauben. • Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer“ verschrauben. 099-005224-EW500 08.11.2011...
Seite 35
Aufbau und Funktion Schutzgasversorgung Abbildung 5-5 Pos. Symbol Beschreibung Anschlussnippel G¼" Schutzgasanschluss vom Druckminderer Sicherungselemente für Schutzgasflasche (Gurt / Kette) Aufnahme Schutzgasflasche 099-005224-EW500 08.11.2011...
Aufbau und Funktion Einsetzen der Drahtelektrode Einsetzen der Drahtelektrode 5.9.1 Drahtspule einsetzen HINWEIS Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten Korbspulen (DIN 8559) sind Adapter nötig (siehe Kapitel „Zubehör“). Abbildung 5-6 Pos. Symbol Beschreibung Mitnehmerstift Zur Fixierung der Drahtspule Rändelmutter Zur Fixierung der Drahtspule...
Aufbau und Funktion Einsetzen der Drahtelektrode 5.9.2 Drahtförderrollen wechseln HINWEIS Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Drahtförderrollen müssen zu Drahtdurchmesser und Material passen. • Anhand der Rollenbeschriftung prüfen, ob die Rollen zum Drahtdurchmesser passen. Ggf. wenden oder wechseln! • Für Stahldrähte und andere harte Drähte, Rollen mit V-Nut verwenden, •...
Aufbau und Funktion Einsetzen der Drahtelektrode 5.9.3 Drahtelektrode einfädeln VORSICHT Verletzungsgefahr durch unkontrolliert austretenden Schweißdraht! Der Schweißdraht kann mit hoher Geschwindigkeit gefördert werden und bei unsachgemäßer oder unvollständiger Drahtführung unkontrolliert austreten und Personen verletzen! • Vor dem Netzanschluss die vollständige Drahtführung von der Drahtspule bis zum Schweißbrenner herstellen! •...
Aufbau und Funktion Einsetzen der Drahtelektrode • Anpressdruck an den Einstellmuttern der Druckeinheit einstellen. • Einfädeltaster drücken bis die Drahtelektrode am Schweißbrenner heraustritt. HINWEIS Die Einfädelgeschwindigkeit kann, durch gleichzeitiges Drücken der Taste Drahteinfädeln und Drehen am Drehknopf Drahtgeschwindigkeit, stufenlos eingestellt werden.
Aufbau und Funktion Anwahl Schweißaufgabe 5.10 Anwahl Schweißaufgabe 5.10.1 Schweißgerätesteuerung M1.02 5.10.1.1 Arbeitspunkt (Schweißleistung) einstellen Diese Steuerung arbeitet nach dem Prinzip der Zweiknopfbedienung. Zur Vorgabe des Arbeitspunktes wird lediglich die Drahtgeschwindigkeit und die Schweißspannung entsprechend Material und Elektrodendurchmesser eingestellt. Bedienelement Aktion Ergebnis Einstellung Drahtgeschwindigkeit...
Aufbau und Funktion Anwahl Schweißaufgabe 5.10.2 Schweißgerätesteuerung M2.20 5.10.2.1 Arbeitspunkt (Schweißleistung) einstellen Diese Steuerung arbeitet nach dem Prinzip der Zweiknopfbedienung. Zur Vorgabe des Arbeitspunktes wird lediglich die Drahtgeschwindigkeit und die Schweißspannung entsprechend Material und Elektrodendurchmesser eingestellt. Bedienelement Aktion Ergebnis Einstellung Drahtgeschwindigkeit Einstellung Schweißspannung 5.10.2.2 Betriebsart und Schweißparameter einstellen HINWEIS...
Aufbau und Funktion Anwahl Schweißaufgabe 5.10.2.3 Expertparameter einstellen HINWEIS Die Parameter sind in der Steuerung voreingestellt, können jedoch individuell angepasst werden. Erfolgt beim Einstellvorgang innerhalb von 5 Sekunden keine Benutzeraktion, unterbricht die Steuerung den Vorgang und schaltet auf die Standardanzeige zurück. Bedienelement Aktion Ergebnis...
Aufbau und Funktion Anwahl Schweißaufgabe 5.10.2.5 Diagramm Schweißparameter Zündzeit „tZn“ HINWEIS In der Zündzeit läuft der Drahtvorschubantrieb nach der Lichtbogenzündung weiter mit Einschleichgeschwindigkeit; das Zündverhalten wird bei optimaler Einstellung positiv beeinflusst. Das im folgenden beschriebene Verfahren wird immer angewendet, wenn nicht weniger als 1,5 Sekunden Pause zwischen Schweißvorgängen liegt.
Aufbau und Funktion Anwahl Schweißaufgabe 5.10.3 Schweißgerätesteuerung M2.40 5.10.3.1 JOB-Nummer (Schweißaufgabe) wählen Diese mikroprozessorgesteuerte Steuerung arbeitet nach dem Prinzip der Einknopfbedienung. Es sind nur Gasart, Materialart und Drahtelektrodendurchmesser als JOB-Nummer an der Steuerung, sowie die Schweißleistung über den Stufenschalter einzustellen. Damit ist die Schweißaufgabe definiert und das System gibt nach Betätigen der „Test-Taste“...
Aufbau und Funktion Anwahl Schweißaufgabe 5.10.3.2 Arbeitspunkt (Schweißleistung) einstellen HINWEIS Die Arbeitspunkteinstellung im JOB „0“ (manuell) geschieht wie im gleichnamigen Kapitel der Steuerung M2.4x beschrieben. Die folgenden Einstellungen sind daher nur für Arbeiten in den JOBs 1-24 vorgesehen. Bedienelement Aktion Ergebnis Auswahl des Parameters über den die Schweißleistung eingestellt werden soll:...
Aufbau und Funktion Anwahl Schweißaufgabe 5.10.3.4 Betriebsart und Schweißparameter einstellen HINWEIS Die Parameter sind in der Steuerung voreingestellt, können jedoch individuell angepasst werden. Erfolgt beim Einstellvorgang innerhalb von 5 Sekunden keine Benutzeraktion, unterbricht die Steuerung den Vorgang und schaltet auf die Standardanzeige zurück. Bedienelement Aktion Ergebnis...
Aufbau und Funktion Anwahl Schweißaufgabe 5.10.3.5 Expertparameter einstellen HINWEIS Die Parameter sind in der Steuerung voreingestellt, können jedoch individuell angepasst werden. Erfolgt beim Einstellvorgang innerhalb von 5 Sekunden keine Benutzeraktion, unterbricht die Steuerung den Vorgang und schaltet auf die Standardanzeige zurück. Bedienelement Aktion Ergebnis...
Aufbau und Funktion Anwahl Schweißaufgabe 5.10.3.7 Diagramm Schweißparameter Zündzeit „tZn“ HINWEIS In der Zündzeit läuft der Drahtvorschub nach der Lichtbogenzündung weiter mit Einschleichgeschwindigkeit; das Zündverhalten wird bei optimaler Einstellung positiv beeinflusst. Ab Werk ist die Zündzeit bereits optimal für verschiedene Materialien voreingestellt. Das im folgenden beschriebene Verfahren wird immer angewendet, wenn nicht weniger als 1,5 Sekunden Pause zwischen Schweißvorgängen liegt.
Aufbau und Funktion MIG/MAG-Funktionsabläufe / Betriebsarten 5.11 MIG/MAG-Funktionsabläufe / Betriebsarten HINWEIS Schweißparameter wie z. B. Gasvorströmen, Drahtrückbrand etc. sind für eine Vielzahl von Anwendungen optimal voreingestellt (können jedoch bei Bedarf angepasst werden). 5.11.1 Zeichen- und Funktionserklärung Symbol Bedeutung Brennertaster betätigen Brennertaster loslassen Brennertaster tippen (kurzes Drücken und Loslassen) Schutzgas strömt...
Aufbau und Funktion MIG/MAG-Funktionsabläufe / Betriebsarten 5.11.2 2-Takt Betrieb Abbildung 5-14 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Umschalten auf vorgewählte Drahtgeschwindigkeit nach der eingestellten Zündzeit (tZn).
Aufbau und Funktion MIG/MAG-Funktionsabläufe / Betriebsarten 5.11.3 4-Takt Betrieb Abbildung 5-15 1.Takt • Brennertaster betätigen und halten • Schutzgas strömt aus (Gasvorströmen) • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Umschalten auf vorgewählte Drahtgeschwindigkeit nach der eingestellten Zündzeit (tZn).
Aufbau und Funktion MIG/MAG-Funktionsabläufe / Betriebsarten 5.11.4 Punkten Abbildung 5-16 1. Starten • Brennertaster betätigen und halten • Schutzgas strömt aus (Gasvorströmen) • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt • Umschalten auf vorgewählte Drahtgeschwindigkeit nach der eingestellten Zündzeit (tZn).
Aufbau und Funktion MIG/MAG-Funktionsabläufe / Betriebsarten 5.11.5 Intervall Abbildung 5-17 1. Starten • Brennertaster betätigen und halten • Schutzgas strömt aus (Gasvorströmen) • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“ • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt • Umschalten auf vorgewählte Drahtgeschwindigkeit nach der eingestellten Zündzeit (tZn) •...
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Verletzungsgefahr durch elektrischen Schlag! Reinigungsarbeiten an Geräten, die nicht vom Netz getrennt sind, können zu erheblichen Verletzungen führen! • Das Gerät zuverlässig vom Netz trennen. • Netzstecker ziehen! • 4 Minuten warten, bis Kondensatoren entladen sind! Allgemein Dieses Gerät ist unter den angegebenen Umgebungsbedingungen und den normalen Arbeitsbedingungen weitgehend wartungsfrei und benötigt ein Minimum an Pflege.
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM HIGHTEC Welding GmbH Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2002/95/EG) entsprechen.
Störungsbeseitigung Checkliste für den Kunden Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste für den Kunden Signalleuchte Sammelstörung leuchtet Übertemperatur Schweißgerät Gerät im eingeschalteten Zustand abkühlen lassen...
Störungsbeseitigung Kontrolle der Gerätetypeneinstellung Kontrolle der Gerätetypeneinstellung HINWEIS Ausschließlich in Verbindung mit Gerätesteuerung M2.xx. Nach jedem Einschalten des Gerätes wird für einen Augenblick der eingestellte Gerätetyp unter der Bezeichnung „tyP“ angezeigt. Sollte der angezeigte Gerätetyp nicht mit dem Gerät übereinstimmen, muss diese Einstellung korrigiert werden.
Störungsbeseitigung Rücksetzen der Steuerung (Reset all) Rücksetzen der Steuerung (Reset all) HINWEIS Steuerung M2.xx Erste Maßnahme sollte immer eine Kontrolle und ggf. Korrektur des eingestellten Gerätetyps sein. Alle benutzerseitigen Einstellungen werden mit Werkseinstellungen überschrieben und müssen daher im Anschluss kontrolliert, bzw. erneut eingerichtet werden! Nach dem Zurücksetzen der Gerätesteuerung auf Werkseinstellungen muss unbedingt der verwendete Gerätetyp kontrolliert und ggf.
Störungsbeseitigung Kühlmittelkreislauf entlüften Kühlmittelkreislauf entlüften HINWEIS Sollte das Kühlmittel den Mindestfüllstand im Kühlmitteltank unterschreiten, kann das Entlüften des Kühlmittelkreislaufs erforderlich werden. In diesem Fall wird das Schweißgerät die Kühlmittelpumpe abschalten und den Kühlmittelfehler signalisieren, siehe Kapitel "Störungsbeseitigung". Zum Entlüften des Kühlsystems immer den blauen Kühlmittelanschluss verwenden der möglichst tief im Kühlmittelsystem liegt (nähe Kühlmitteltank)! 099-005224-EW500 08.11.2011...
Technische Daten Wega 401 Technische Daten HINWEIS Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! Wega 401 Wega 401 FKG 401 FKW Schaltstufen 24 (2 x 12) Einstellbereich Schweißstrom 30 A bis 400 A Einstellbereich Schweißspannung 15,5 V bis 34,0 V Einschaltdauer (25 °C) 400 A (70 %) 300 A (100 %)
Zubehör Optionen Zubehör HINWEIS Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Optionen Bezeichnung Artikelnummer ON Filter W Option Nachrüstung Schmutzfilter für Lufteinlass 092-002091-00000 ON LB Wheels 160x40MM Option Nachrüstung Feststellbremse für 092-002110-00000 Geräteräder ON Holder Gas Bottle <50L Option Nachrüstung Halteblech für Gasflasche 092-002151-00000...
Verschleißteile Drahtförderrollen Verschleißteile 10.1 Drahtförderrollen VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! 10.1.1 Drahtförderrollen für Stahldrähte Bezeichnung...
