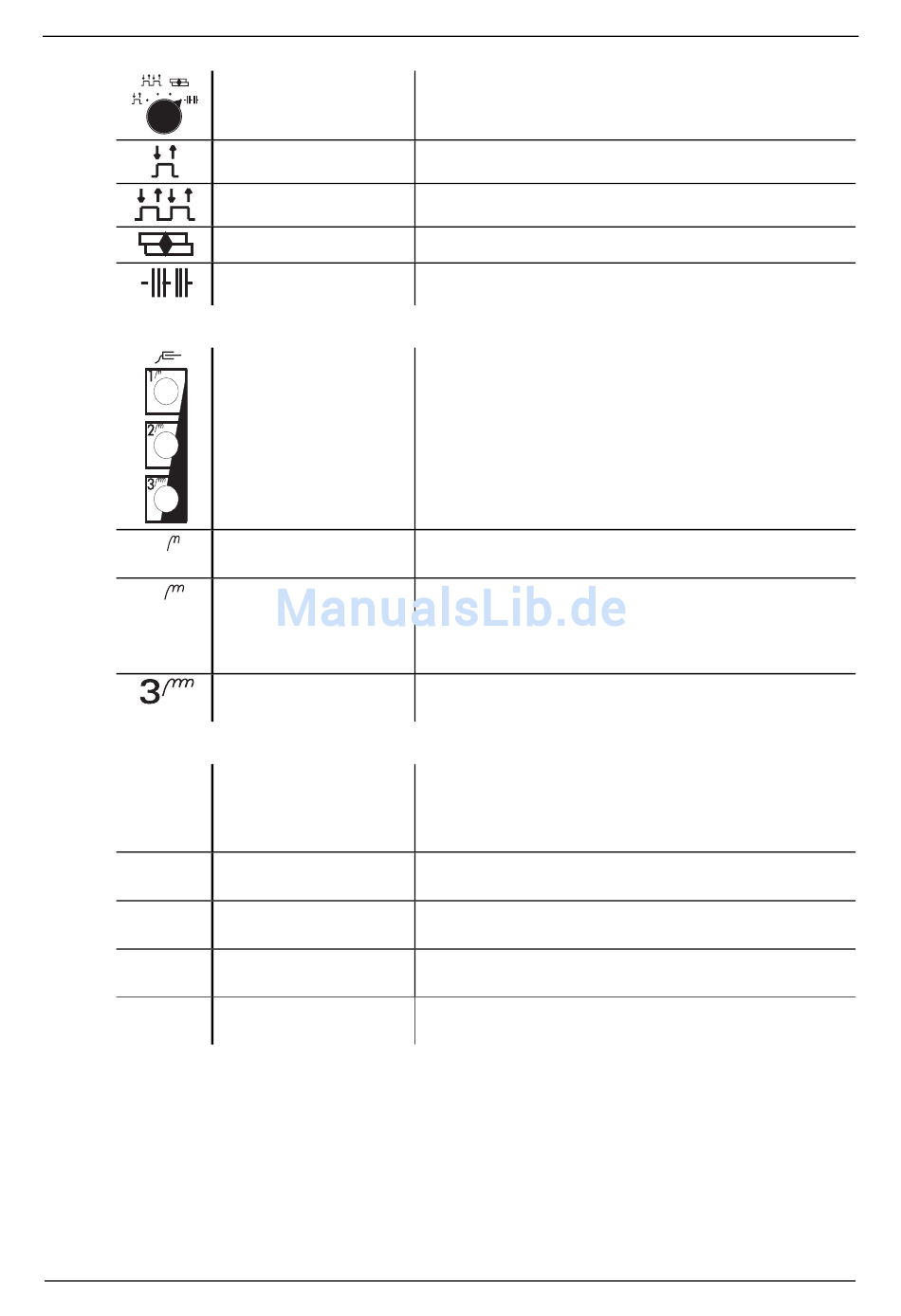

3 Steuerungsbeschreibung M100 / M110
3.1.2

Anwahl Betriebsarten

3.1.3

Drosselanzapfungen

1
2
3.1.4

Einstellungen der elektronischen Drossel (nur WEGA 400 MIG E)

3.2 V/A - Meter mit Hold - Funktion M110 (Option)
3.2.1 Anzeige Istwerte während und nach dem Schweißen
Als Option zur Steuerung M100 oder M200 ist das digitale VA- Meter M110 erhältlich.
Mit dieser Anzeige wird der Schweißer während des Schweißvorgangs über die aktuellen Strom-
und Spannugs- Ist- Werte informiert. Zusätzlich werden die letzten Schweißdaten auf dem Display
gespeichert (Hold- Funktion).
Betriebsartenum-
schalter
Stellung 2- Takt
Stellung 4- Takt
Stellung Punkten
Stellung Intervall
Auswahl
Drosselanzapfungen
Drosselausgang 1
Drosselausgang 2
Drosselausgang 3
Einstellung der
elektronische Drossel
mittels Schalter
(Kap. 2 Abb. 2/5; A3)
Schalterstellung 1
Schalterstellung 2
Schalterstellung 3
Schalterstellung 4
Die Betriebsart kann der entsprechenden
Schweißaufgabe angepaßt werden
z. B.: Heften, kurze Schweißnähte
z. B.: lange Schweißnähte
z. B.: Punkten
z. B.: Heftschweißungen im Karosseriebau
Passend zum Schutzgas kann zwischen
3 Drosselanzapfungen gewählt werden:
"harter" Schweißdrosselanschluß
z.B. für Schweißen unter CO
"mittlerer" Schweißdrosselanschluß
z.B. für Schweißen unter Mischgasen
(siehe auch Seite 6/7 Kap.6.9.3 „Zusätzliche
Drosselanzapfung")
"weiche" Schweißdrosseleinstellung
z.B. für Schweißen unter Argon
Passend zum Schutzgas kann zwischen
4 Drosseleinstellungen gewählt werden:
"harter" Schweißdrosseleinstellung
z.B. für Schweißen unter CO
"mittel hart" Schweißdrosseleinstellung
z.B. für Schweißen unter Mischgasen
"mittel weich" Schweißdrosseleinstellung
z.B. für Schweißen unter Mischgasen
"weiche" Schweißdrosseleinstellung
z.B. für Schweißen unter Argon
