5

Inbetriebnahme

5.1 Aufstellen des Schweißgerätes
Sicherheitshinweise "Zu Ihrer Sicherheit" auf den ersten Seiten beachten!
• Stellen Sie das Gerät so auf, daß zum Einstellen der Bedienungselemente genügend Platz
vorhanden ist.
• Achten Sie darauf, daß das Gerät standfest aufgestellt wird.
5.2 Netzanschluß
Es muß ein entsprechender Netzstecker an die Netzzuleitung des Gerätes angeschlossen
werden! Der Anschluß muß durch einen Elektrofachmann nach den geltenden VDE
Vorschriften erfolgen! Die Phasenfolge ist beliebig!
Die auf dem Leistungsschild angegebene Betriebsspannung muß mit der Netzspannung
übereinstimmen! Die Netzabsicherung entnehmen Sie aus dem Kapitel „Technische Daten"!
• Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
5.2.1

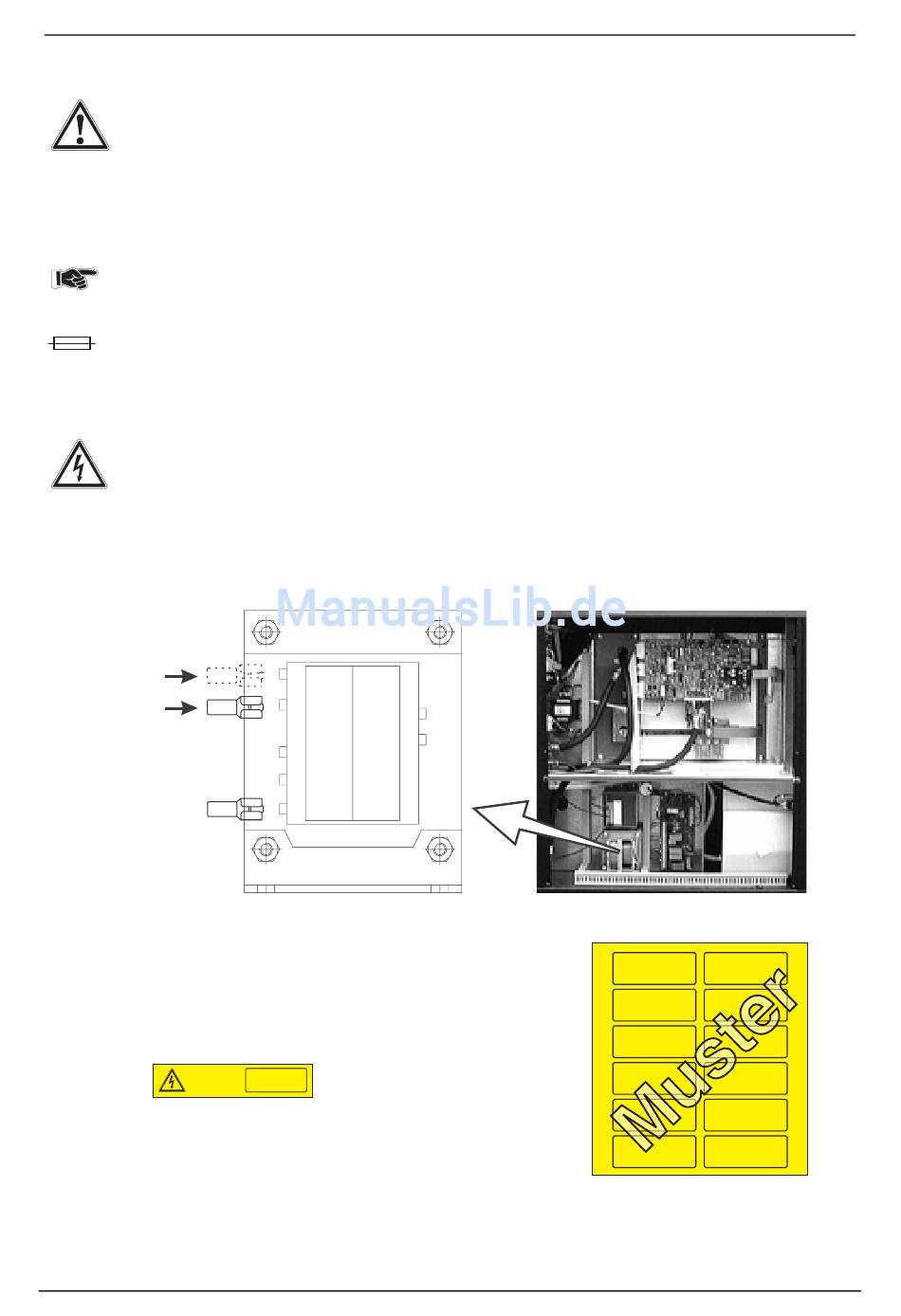

Umklemmen der Netzspannung 400/415V am Steuertrafo

Sicherheitshinweise "Zu Ihrer Sicherheit" auf den ersten Seiten beachten!
Entsprechend der Netzspannung muß der Fastonstecker (Pfeil) am Trafo umgesteckt
werden:
•
Bei 400V: Stecker auf Pin 6 stecken (ab Werk),
•
Bei 415V: Stecker auf Pin 7 stecken.
415V
400V
0V
Geräte die in Länder mit vom Standard
abweichenden Netzanschlußspannungen geliefert
werden erhalten folgende Aufkleber:
a) Hinweise zur Anschlußspannung (am Kabelende)
b) Netzanschlußspannung bei Auslieferung
(Geräterückseite oberhalb Typenschild)
Netzanschluß-
spannung
Mains voltage
c) Sonderspannnungen, zum Kennzeichnen gemäß
Umklemmen vor Ort (liegt Betriebsanleitung bei)
Nach dem Umklemmen auf 415 V muß der
•
Aufkleber c) auf Aufkleber b) geklebt und
•
Aufkleber a) am Kabelende entfernt werden.
7
6
4
3
2
Abb.: Steuertrafo
400V
11
12
c)
(Art-Nr. Aufkleber siehe Kap. Zubehör)
5/1
230V 230V V
400V 400V 400 00V V
415V 415V 415 41 15V
460V 460V 460V 0V 46
500V 500V 500V 0V
___V ___V V
