Steuerungsbeschreibung M100 / M110
3.4.3
Funktionsablauf MIG 4-Takt
I
1. und 2. Takt
Brennertaster betätigen und loslassen
• Schutzgas strömt aus
• Drahtvorschubmotor läuft mit „Anschleichgeschwindigkeit".
• Lichtbogen zündet nachdem die Drahtelektrode auf dem Werkstück auftrifft, Schweißstrom
fließt.
• Umschalten auf vorgewählte DV- Geschwindigkeit.
3. und 4. Takt
Brennertaster betätigen und loslassen
• DV - Motor stoppt.
• Lichtbogen erlischt nach Ablauf der eingestellten Drahtrückbrandzeit.
• Brennertaster loslassen: 4.Takt, ohne Funktion
• Gasnachströmzeit läuft ab.
1.

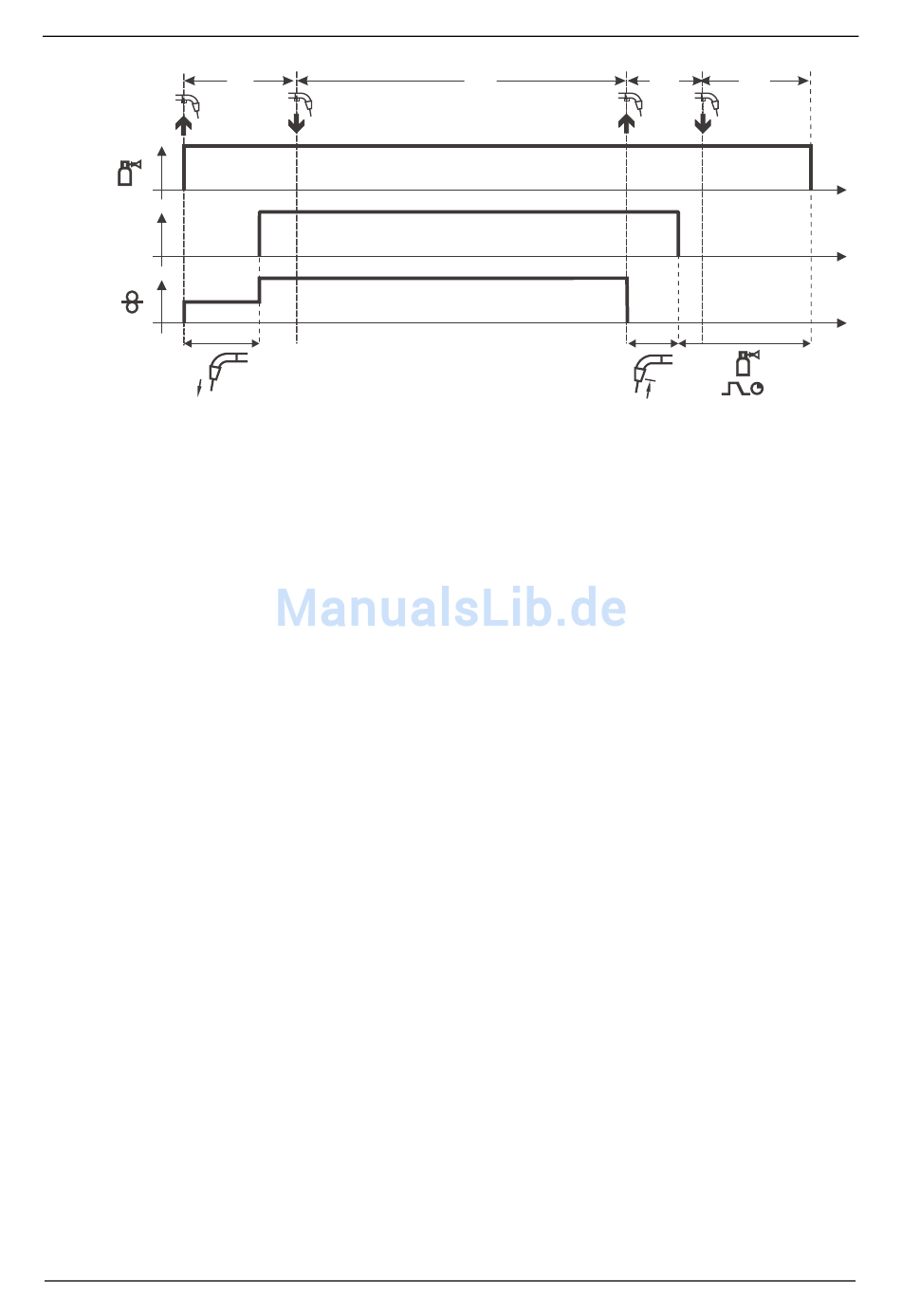

Abb. 3/4 MIG 4-Takt
2.
3/6
4.
3.
t
t
t
