Steuerungsbeschreibung M200 / M210 (Option)
4.9
Funktionsablauf Betriebsarten
4.9.1
Zeichen- und Funktionserklärung

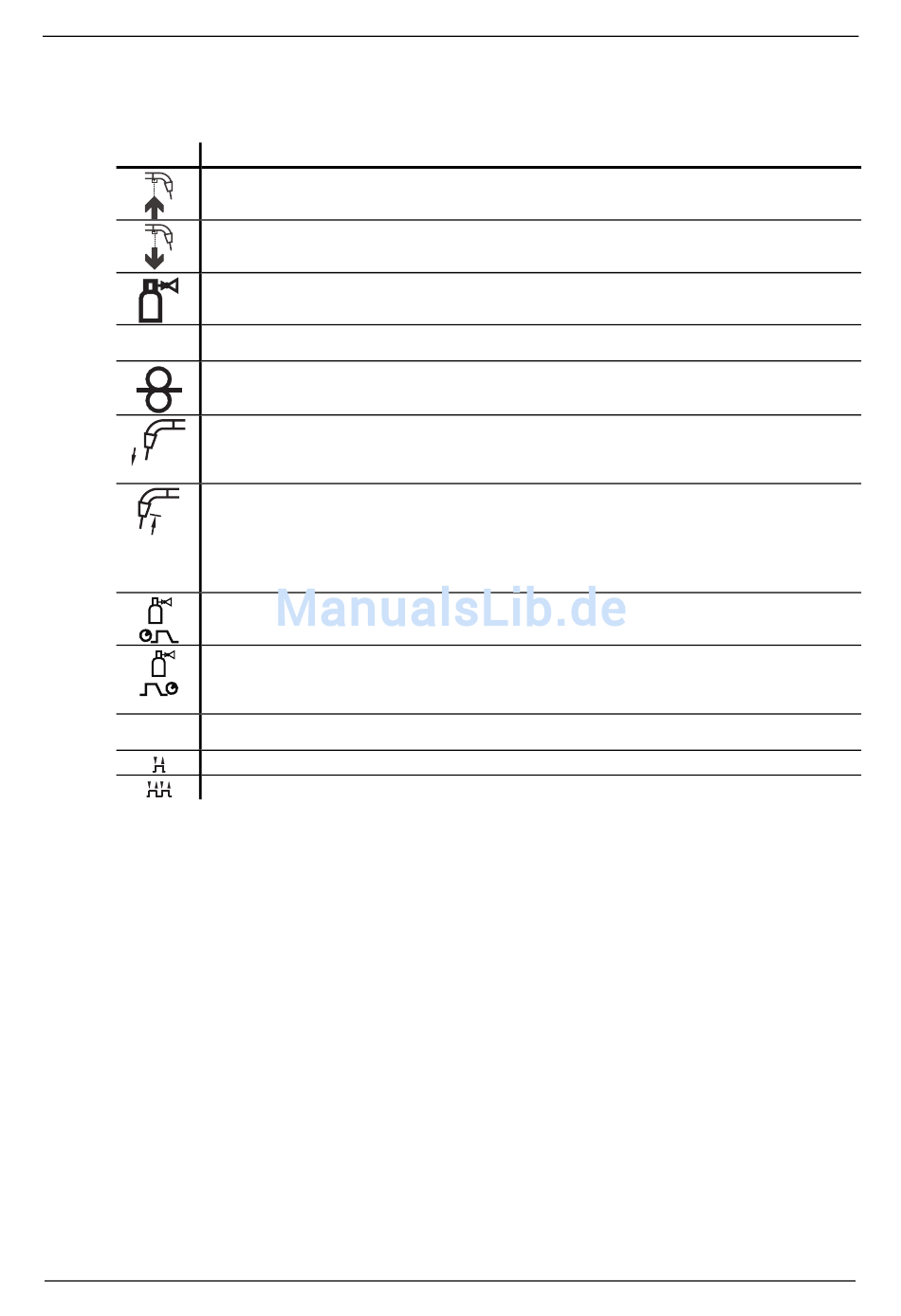

Tabelle :
Symbol Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Schutzgas strömt
Schweißenergie
I
Drahtelektrode wird gefördert
Drahteinschleichen
Der Schweißdraht trifft nicht mit voller Geschwindigkeit am Werkstück auf.
Sicheres und spritzerfreies Zünden wird ermöglicht.
Drahtrückbrand
Vorteil:Verhindert ein Festbrennen der Drahtelektrode im Schweißbad.
Drahtrückbrand zu groß eingestellt: große Kugelbildung der Drahtelektrode führt zu
schlechten Zündeigenschaften oder die Drahtelektrode brennt in der Schweißdüse fest.
Drahtrückbrand zu klein eingestellt: Drahtelektrode brennt im Schweißbad fest.
Gasvorströmen
Gasnachströmen
Das Gasnachströmen soll erreichen, daß das Schweißgut unter Schutzgasatmosphäre
erstarrt und somit keine Kraterporen gebildet werden.
Zeit
t
2- Takt
4- Takt
