Beschreibung der Systemkomponenten
2.4.2 M110: digitales V/A- Meter mit Hold- Funktion (Option zu M100
und M200)

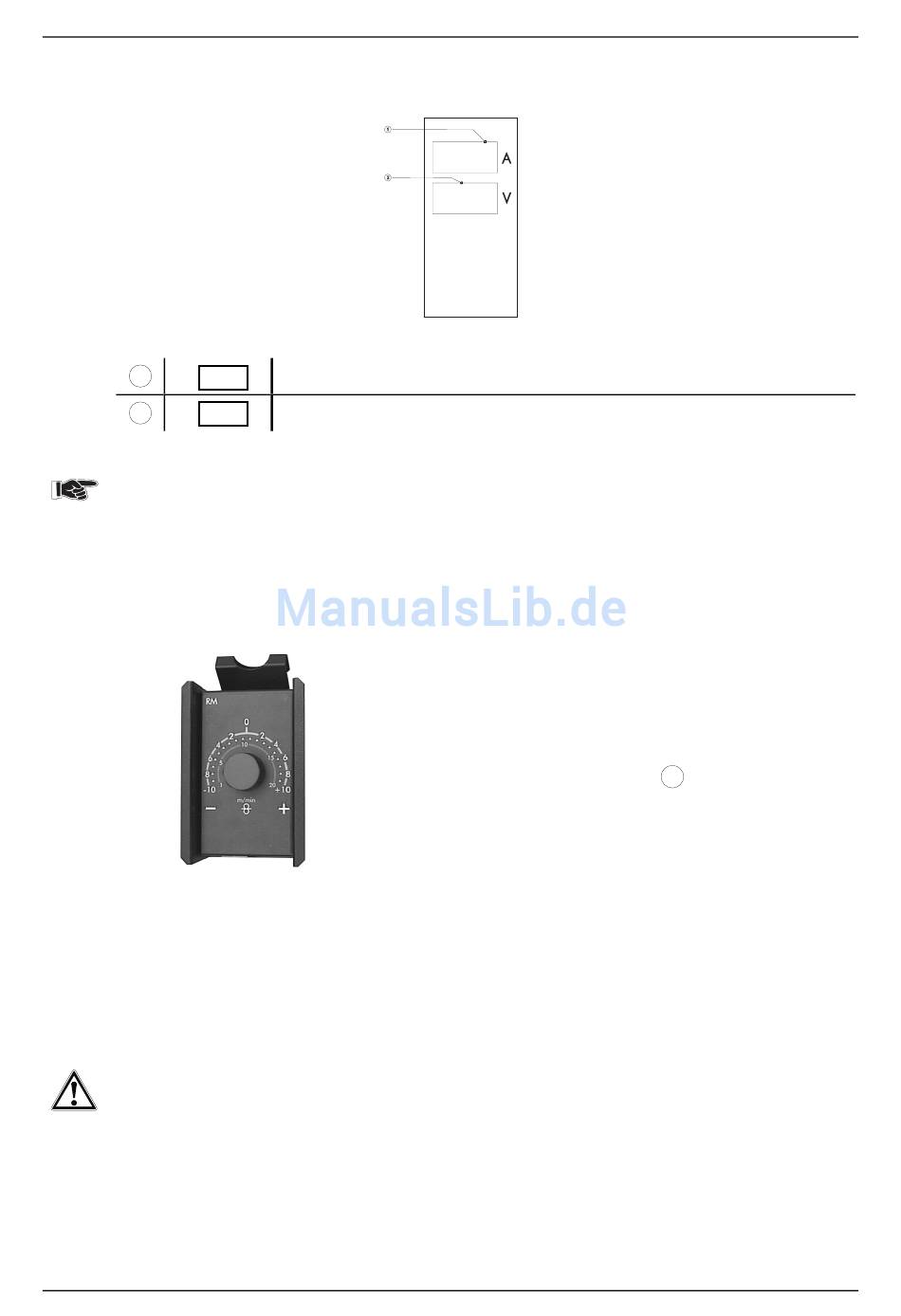

Abb. 2/9; Bedienungsfeld Digitale Spannungs- und Stromanzeige M110
1
2
2.5
Die Fernsteller (Option, nur in Verbindung mit M200)
Es dürfen nur Fernsteller angeschlossen werden, die in dieser Betriebsanleitung
beschrieben werden!
Fernsteller dürfen nur bei ausgeschaltetem Gerät angeschlossen bzw. entfernt werden!
Das Schweißgerät erkennt den Fernsteller automatisch nach dem Einschalten.
Gerät muß mit Option Anschlußmöglichkeit Fernsteller Potibrenner ausgerüstet sein
2.5.1
Handfernsteller RM
· Fernsteller an Fernstellerbuchse (siehe 2.2) anschließen.
2.5.2
Handfernsteller am Schweißbrenner (Option, In Bearbeitung)
2.6
Automationsschnittstelle(Option, nur in Verbindung mit M200)
Die Schweißstromquellen zeichnen sich durch einen sehr hohen Sicherheitsstandard aus.
Dieser hohe Sicherheitsstandard wird auch in Verbindung mit Peripheriegeräten zum maschinellen
Schweißen erhalten, wenn diese Peripheriegeräte die gleichen Kriterien erfüllen, insbesondere im
Hinblick auf Isolation und Netzversorgung.
Gewährleistet ist dies bei Verwendung von Trafos nach VDE 0551.
Alle nachfolgend beschriebenen Schnittstellenkontakte in diesem Kapitel sind maximal
belastbar mit:
Folgende Signale sind an der Fernstellerbuchse verfügbar:
· Start / Stop - Stromquelle
· Strom - fließt - Signal I > 0
· Leitspannung für Drahtvorschubgeschwindigkeit
Digitale Schweißstromanzeige
Digitale Schweißspannungsanzeige
100mA +15V/-15V
2/11
Drehknopf zur stufenlosen Einstellung von:
· Korrektur der
Drahtvorschubgeschwindigkeit
· Drahtvorschubgeschwindigkeit 1-
20m/min
6
(Wahlschalter
Kap. 2.3.1 auf
Stellung manuell)
· Anschlußstecker 19 polig mit 5m
Anschlußkabel
